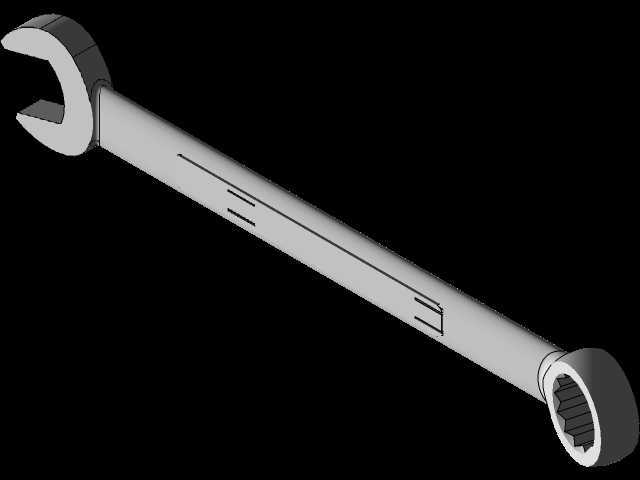

14mm开口梅花两用扳手结构设计

　　这款14mm规格的两用扳手，是机械装配、设备维保场景中高频使用的手动紧固工具，结合了开口扳手与梅花扳手的双重结构优势，能覆盖不同工况下的紧固件操作需求。从实际应用场景来看，这类扳手常出现在产线设备装配工位、售后维保现场、五金加工车间乃至家用工具套装中，针对六角头螺栓、螺母的拧紧与拆卸作业设计，尤其适合空间受限、紧固件排布紧凑的操作环境——开口端可快速从侧面卡入紧固件，在需要频繁对位、快速切换紧固件的作业中能大幅提升操作效率，而梅花端采用多齿啮合结构，与紧固件六角头的接触面积更大，施力时应力分布更均匀，不容易打滑损伤紧固件棱角，在需要施加较大扭矩的最终紧固或锈蚀紧固件拆卸场景下可靠性更强。

　　设计过程中首先要匹配14mm对边尺寸的六角紧固件公差，开口端的开口尺寸需严格控制在标准公差范围内，既要保证能顺利卡入对应规格的螺栓螺母，又要避免间隙过大导致施力时滑脱、磨圆紧固件棱角；开口处的过渡圆角做了优化处理，避免应力集中导致开口端在大扭矩下出现开裂变形。梅花端采用12角齿形结构，相比6角结构能以更小的转动角度完成对位，在操作空间狭窄、扳手无法完成大角度回转的场景下，每次仅需转动30度即可重新啮合，适配设备内部、管路旁等局促空间的作业需求；梅花端的内孔与杆身采用同轴度公差控制，保证施力时扭矩传递平稳，不会出现偏载导致的扳手变形或紧固件损伤。

　　杆身部分采用细长等截面设计，在保证整体结构强度的前提下控制了工具自重，长时间握持操作不易产生疲劳；杆身表面的凹槽结构一方面是作为握持时的防滑定位标识，方便操作人员快速判断扳手的卡入方向，另一方面也能在不显著降低杆身抗扭强度的前提下减少材料用量，优化整体重量平衡。扳手整体的长度经过扭矩匹配设计，对应14mm规格紧固件的推荐拧紧扭矩，杆身长度能让操作人员施加正常手力时即可达到标准扭矩要求，无需额外加接延长杆，避免过载导致扳手断裂或紧固件失效。

　　从安装边界与使用适配性来看，这款扳手的开口端厚度、梅花端的外径尺寸都做了紧凑化处理，能适配沉头螺栓安装位、紧固件周边有凸起遮挡的场景，不会因为头部尺寸过大无法卡入操作位置；杆身的直线度控制保证了施力时力线与紧固件轴线垂直，减少斜向施力带来的滑脱风险。两端的过渡连接处做了圆弧过渡处理，避免热处理后应力集中导致的断裂隐患，整体结构经过受力仿真验证，在额定扭矩范围内使用不会出现塑性变形，能满足长期反复使用的强度要求。在实际选型使用中，这类两用扳手相比单头开口扳手或单头梅花扳手功能覆盖更全面，无需频繁更换工具就能完成快速预紧与大扭矩终紧的全流程作业，是机械装配、设备维保领域通用性极强的基础手动工具。
