圆形法兰安装式有刷直流驱动电机结构

　　做小型自动化设备选型的时候，这类圆形法兰安装的直流有刷电机是绕不开的基础动力元件，很多桌面级传动机构、小型执行终端、低压驱动场景里都能见到它的身影。不同于伺服电机的高精度闭环控制，也不同于步进电机的步距角定位特性，这类直流电机的核心优势是驱动电路简单、启动转矩充足、低压供电场景下适配性强，在不需要高精度位置控制、只需要连续旋转输出转矩的场合，它的成本优势和可靠性表现都非常突出。

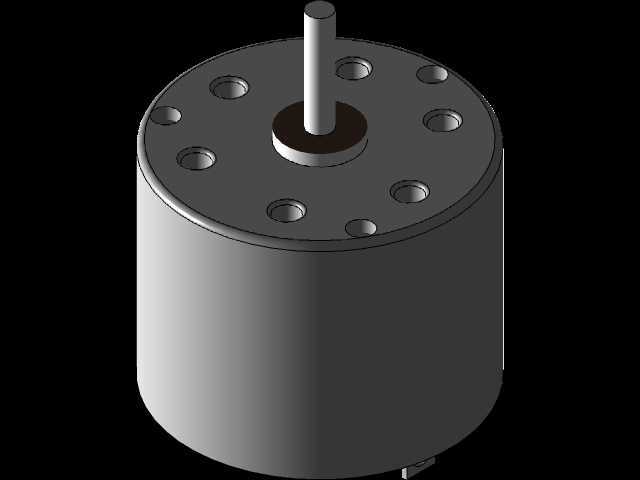

　　从结构设计来看，这款电机采用了圆柱形机壳的经典布局，输出轴从端盖中心位置伸出，端盖面上均匀分布了8个安装沉孔，这种安装孔布局的设计思路，是为了兼容不同安装支架的孔位匹配需求，不管是直接通过螺丝锁紧在设备安装面板上，还是搭配减速箱、编码器等附加组件做同轴安装，都能找到对应的孔位完成固定，不需要额外做转接板加工，能有效减少装配环节的加工工作量。机壳采用的是直筒式拉伸金属壳体，这种结构的好处是壳体本身的圆柱度容易保证，内部定子磁钢的贴装定位精度更容易控制，同时金属壳体本身可以充当散热结构，电机持续运行时绕组产生的热量可以通过机壳快速散出，避免内部温升过高导致磁钢退磁、绕组绝缘老化的问题。

　　实际应用场景里，这类电机常被用在小型传送带驱动、电动执行器的动力源、桌面级设备的进给机构、小型阀门的驱动执行端，还有一些消费类电动设备的动力输出单元。比如在小型气动减压阀的配套调节机构里，就可以用这类电机搭配减速齿轮组，带动阀芯做位置调整，实现出口压力的自动调节；在小型物料分拣机构里，它可以驱动传送带辊筒持续运转，配合传感器完成物料的输送动作；甚至在一些小型实验设备的搅拌机构上，这类电机也能提供稳定的转速输出，满足低负载连续运行的需求。

　　设计这类电机三维模型的时候，首先要确认的是安装边界尺寸：机壳的外径尺寸决定了安装时需要预留的径向空间，端盖的安装孔分布圆直径是做安装面板开孔时的核心参考参数，输出轴的直径和伸出长度直接关系到和负载端的连接方式——如果是搭配联轴器连接负载，需要保证输出轴的公差和联轴器的内孔公差匹配；如果是直接安装齿轮或者同步轮，还要预留出紧固件的安装空间，避免轮系和端盖发生运动干涉。另外端盖上的沉孔深度也需要在建模时准确还原，因为沉孔深度决定了安装螺丝的有效拧入深度，螺丝拧入过浅会导致安装紧固力不足，电机运行时产生振动容易出现松脱；螺丝拧入过深则可能顶到内部的定子组件，造成电机转动卡滞甚至绕组短路的问题。

　　从功能特性上来说，这类直流电机的转速和供电电压呈正相关特性，在额定负载范围内，电压越高输出转速越快，输出转矩和电枢电流呈正相关，所以在做设备选型的时候，需要根据负载端需要的实际转矩和转速，匹配对应的供电电压和减速比，避免电机长期处于过载状态运行。建模过程中还要注意输出轴和端盖之间的间隙预留，这个位置是电机输出轴的旋转配合面，间隙过小会导致转动摩擦阻力增大，电机空载电流升高、发热严重；间隙过大则会出现输出轴径向窜动的问题，带动负载运行时容易产生振动和噪音，影响整套机构的运行稳定性。

　　很多刚接触结构设计的工程师在选用这类电机的时候，容易忽略出线端的位置预留，这款电机的出线位置一般在机壳尾部或者侧部，建模时如果没有预留出线的弯折空间，装配时就会出现线缆被机壳和安装支架挤压的问题，长期运行后线缆绝缘层破损容易引发短路故障。另外电机本体的轴向总长度也是设备布局时需要重点考量的参数，尤其是在安装空间比较紧凑的设备内部，要提前核算电机尾部和其他结构件之间的安全距离，避免装配后出现部件干涉，导致后期需要反复修改结构件，拉长整体的设计周期。

　　这类电机的结构看似简单，但每个尺寸参数都和实际装配、运行表现直接相关，建模时还原的细节越充分，后续做整机装配干涉检查、运动仿真的时候，得到的结果就越贴近实际生产装配的状态，能有效减少样机试制阶段的问题整改次数，降低设计迭代的成本。
