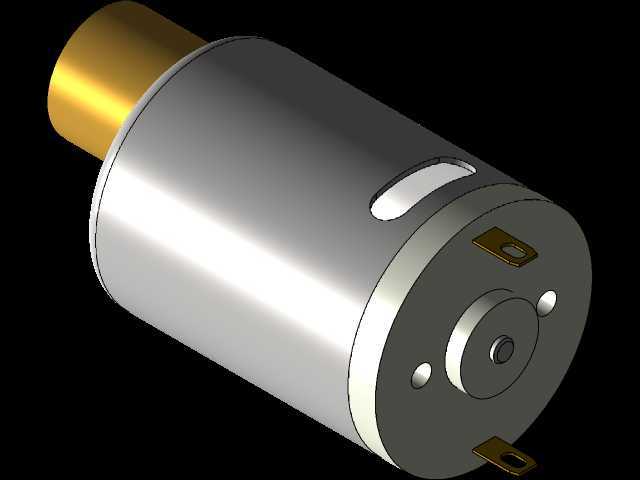

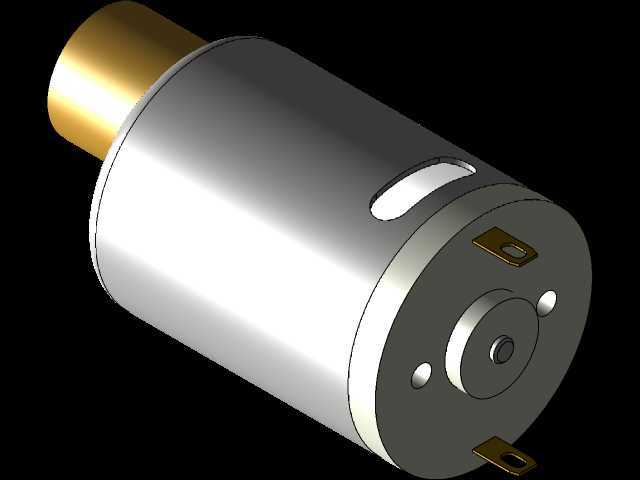

Nichibo小型振动直流电机结构模型

　　这款小型振动电机常被应用在小型触觉反馈设备、便携按摩器具、小型振动给料模组、消费电子震动提示模块这类对安装空间有严格限制的场景中，核心作用是通过偏心块旋转产生的离心力输出稳定振动力，实现触觉提示、物料微幅振动输送、部件震动按摩等实际功能。从结构设计来看，主体采用圆柱式壳体结构，顶部输出轴位置加装偏心配重块，当电机轴旋转时，偏心块的质心偏移会带动整个电机本体产生规律性振动，这种结构是微型振动电机最成熟可靠的设计方案，能在极小的体积内实现足够的振动力输出。

　　安装层面，顶部预留的安装孔规格为M2.6×0.45，两个安装孔的中心距为16mm，安装板的最大适配厚度为1/8英寸，实际装配时建议搭配平头螺钉完成固定，由于微型电机的接线端子在振动工况下容易出现松脱问题，接线位置建议使用螺纹锁固胶做防松处理，避免长期振动导致接线接触不良。主体外形尺寸控制在直径27.5mm、总长38mm的范围内，偏心配重块的尺寸为直径14mm、长度12mm，整体体积小巧，能嵌入到空间非常紧凑的设备内部，不会占用过多的安装空间。

　　电气特性方面，这款电机支持12V直流供电，额定工作电流为350mA，24V直流供电工况下工作电流为800mA，实际测试中，焊好接线端子后在3V左右的供电电压下即可启动运转，输出转速会随着供电电压的升高线性提升，对应的振动力也会随转速上升而增大，设计选型时可以根据实际需要的振动力大小调整供电电压，匹配不同场景的振动强度需求。从三维建模的角度来看，这个模型完整还原了电机的壳体纹理、偏心块结构、底部插装端子的细节，结构工程师在做设备整体装配设计时，可以直接将这个模型导入装配体中，核对安装孔位是否匹配、周边结构是否存在干涉，提前预判装配时可能出现的空间冲突问题，减少后期打样验证的反复修改成本。

　　这类微型振动电机的选型过程中，除了关注供电参数和尺寸边界，还要重点考虑振动工况下的固定可靠性，因为长期高频振动会让螺钉、接线这类连接位置出现松脱，所以在结构设计阶段就要提前预留防松结构的设计空间，比如螺钉位置加防松垫圈、接线位置做应力释放弯，避免长期运行出现故障。另外这款电机的底部采用插装式接线端子，适合焊接在PCB板上直接使用，在做电路板布局的时候，要注意给电机本体预留足够的避让空间，不要在电机周边布置过高的元器件，防止电机振动时和周边元件发生碰撞，同时也要考虑电机振动对电路板上敏感元件的影响，必要时可以在电机和安装板之间加装减震垫，降低振动传递到电路板上的强度，提升整体设备的运行可靠性。
