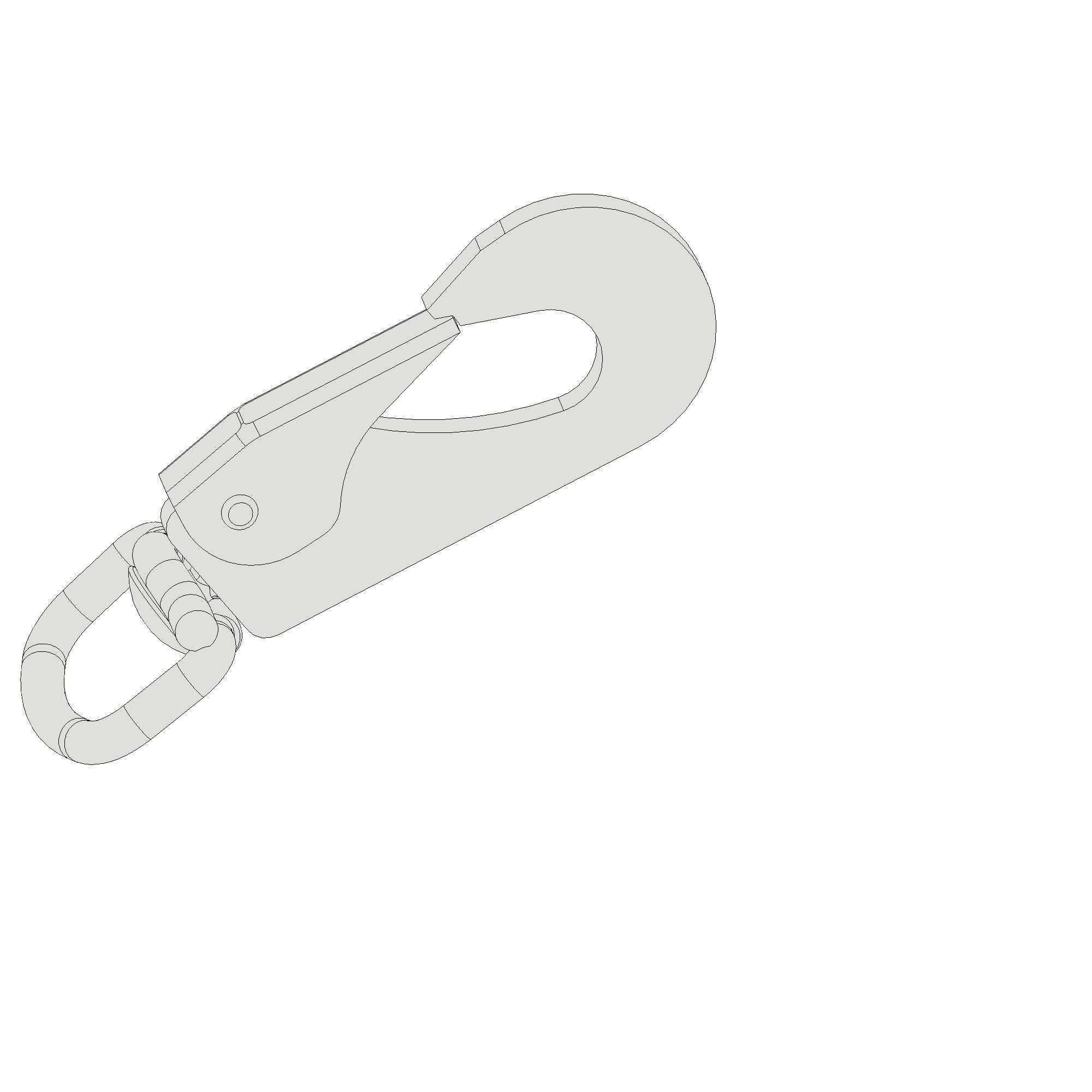

瑞典产旋转式弹簧起重吊钩结构设计

　　在起重吊装、高空作业防护、工业索具配套这类对连接可靠性要求极高的场景里，带旋转功能的弹簧自锁吊钩一直是被高频选用的连接件，这款瑞典产的旋转弹簧钩BGB No1，在结构设计上把作业场景里的常见痛点都做了针对性的落地处理。先从实际使用的场景说起，港口零散货物的吊带挂接、风电运维高空作业的安全绳连接、车间内轻型工装的吊装移位，这类场景里吊钩往往会随着吊物的转动产生扭转力，普通固定式吊钩在反复受扭后，连接卸扣处容易出现应力集中，长期使用会产生金属疲劳裂纹，而这款吊钩在钩体与尾部挂环之间设计了独立的旋转铰接结构，铰接位置采用了轴套配合的间隙设计，既保证旋转过程无卡滞，又能控制径向窜动量在0.2mm以内，避免吊重时因间隙过大产生的晃动冲击。

　　再看核心的自锁结构，钩舌部分采用了内置弹簧的复位设计，和市面上很多外露弹簧的吊钩不同，这款产品的弹簧完全收纳在钩体的铣削槽内，外部没有突出的零部件，一方面避免了吊装过程中弹簧被钢丝绳、吊带勾挂导致的失效，另一方面也能减少户外使用时雨水、粉尘对弹簧的腐蚀，延长自锁结构的使用寿命。钩舌的开合角度设计在28度，这个角度刚好能满足常规直径的卸扣、吊环直接挂入，又不会因为开度过大导致钩舌在受冲击时意外脱出，钩舌与钩头的贴合面做了1.5度的斜度楔紧设计，当吊钩承受额定载荷时，吊索的拉力会把钩舌紧紧压在钩头的贴合面上，拉力越大楔紧力越强，从结构原理上杜绝了受冲击时钩舌弹开的风险。

　　从安装边界来看，尾部的挂环采用了D型封闭结构，挂环的内孔宽度适配最大直径12mm的卸扣销轴或者钢丝绳套环，安装时不需要额外加工连接件，直接和标准规格的索具配套即可。钩体的整体轮廓做了圆弧过渡处理，所有的棱边都做了R2以上的倒角，没有尖锐的边角，一方面避免挂接时割伤吊带、安全绳的纤维材质，另一方面也能减少应力集中点，提升整体的抗疲劳性能。钩头的承载截面做了变厚度设计，在钩尖位置厚度稍薄，往钩根位置逐渐加厚，符合吊钩受载时的应力分布规律，在保证额定载荷满足使用要求的前提下，尽可能控制了整体的自重，降低高空作业时携带的负重。

　　很多一线作业人员反馈过普通吊钩在长期使用后，旋转部位容易进沙卡滞，这款吊钩的旋转铰接位置设计了简易的防尘间隙，配合轴套两端的微小凸台，能阻挡大部分粒径的粉尘进入摩擦面，日常维护只需要定期在铰接位置滴注少量润滑油即可，不需要完全拆解保养。另外钩体的材质采用了高强度合金结构钢，整体热处理后的硬度控制在HRC38-42之间，既保证足够的强度和耐磨性，又不会因为硬度过高导致受冲击时脆断，在低温环境下使用也能保持足够的冲击韧性，适合北方冬季户外或者冷链仓库内的吊装作业。

　　从结构设计的思路来看，这款吊钩没有追求多余的花哨功能，所有的结构设计都是围绕实际作业里的失效点做优化：内置弹簧解决外露弹簧易损坏的问题，旋转铰接解决吊物扭转带来的应力问题，楔紧式钩舌解决冲击脱钩的风险，圆弧倒角解决索具割伤的问题，变截面钩体解决自重与强度的平衡问题。在做三维建模的时候，需要特别注意几个配合尺寸的公差：旋转轴与轴套的配合间隙要控制在0.03-0.05mm，间隙太小容易因为加工误差导致旋转卡滞，间隙太大则会出现吊重时的晃动；钩舌与钩体的槽位配合要保证侧面间隙不超过0.1mm，避免吊索的细钢丝卡入缝隙里；弹簧的预紧力要调整到合适的范围，既要保证钩舌能自动复位锁止，又不能因为弹力过大导致单手开合困难，毕竟高空作业时作业人员往往是单手操作挂接，过大的开合力度会影响操作效率和安全性。

　　实际选型的时候，需要注意这款吊钩的额定载荷匹配对应的作业场景，不能超范围使用，安装时尾部挂环的连接销轴要采用带开口销的防脱设计，避免销轴在旋转过程中松脱。和同规格的普通吊钩相比，这款旋转弹簧钩的自重只增加了不到15%，但是在防扭转、防脱钩、耐候性上的提升非常明显，尤其适合需要频繁挂接、吊物容易转动的作业场景，能有效降低因为吊钩结构缺陷带来的安全风险，减少索具和吊钩本身的磨损，降低长期使用的维护成本。
