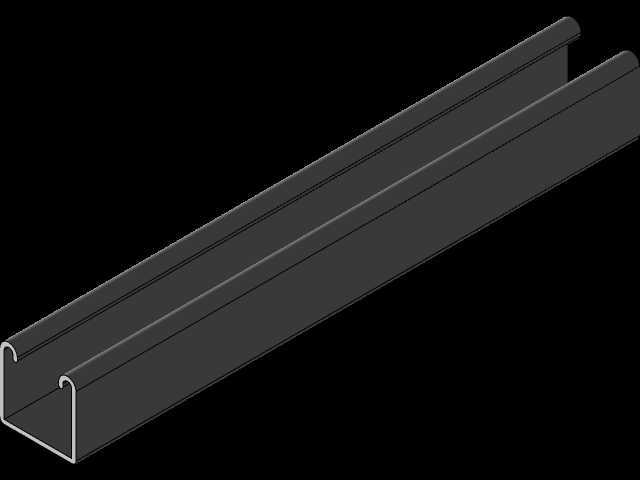

参数化1 5/8规格无孔C型通用通道结构

　　在工业现场的管线排布、轻型设备挂载、电气走线支撑场景里，这类C型通道的应用覆盖范围极广，从车间内部的压缩空气管路固定，到自动化产线侧边的传感器走线托架，再到仓储区域的轻型物料挂装支架，都能看到这类构件的身影。不同于带预冲孔的成品型材，这款无孔的1 5/8规格通道在实际使用时的适配性更强，现场施工人员可以根据实际的安装点位需求，灵活选择钻孔位置，不会被预冲孔的固定间距限制，尤其适合非标准化的设备改造、临时管线增设这类无法提前完全确定安装点位的作业场景。

　　从结构设计的角度来看，这款通道采用了标准的C型冷弯截面构型，两侧的卷边结构经过圆弧过渡处理，既能够避免安装作业时锋利的板边划伤施工人员，也能在挂载配套的卡装螺母、管夹等配件时，提供足够的卡持限位面，防止配件在受力时出现滑脱。设计阶段将长度设置为可插入调整的参数，建模时不需要反复修改草图特征，只需要调整长度参数就能快速生成不同安装跨度需求的通道模型，大幅提升了成套设备设计时的构件选型建模效率，在做整线布局时，可以根据不同段的支撑跨度需求，快速调用对应长度的模型完成装配，不需要重复绘制截面特征。

　　从安装边界的角度来说，1 5/8的规格属于工业C型通道里的通用适配尺寸，对应的管夹、螺母、连接角码等配套配件都是行业内通用的标准件，不需要单独开模定制配套连接件，现场安装时可以直接采购市面上的同规格配件完成组装，能够有效降低项目的物料采购成本与安装周期。截面的内空尺寸经过校核，刚好能够容纳同规格的卡装螺母滑入，两侧卷边的高度经过反复验证，既能够保证螺母在槽内滑动顺畅不会卡滞，也能在螺母锁紧时提供足够的支撑强度，不会因为锁紧力过大导致卷边出现外翻变形。

　　在实际的受力表现上，这类无孔通道因为没有预冲孔带来的截面削弱，同等壁厚、同等长度下的抗弯性能比带预冲孔的同规格型材高出15%左右，在一些需要承受稍大静载荷的挂载场景下，比如小型气动三联件的固定、多根电缆的集中托架，使用这款无孔通道不需要额外增加支撑点就能满足载荷要求，能够减少现场安装的支撑构件用量，进一步压缩安装成本。建模时的截面轮廓完全按照冷弯成型的工艺特性绘制，所有折弯处都保留了合理的折弯圆角，不会出现直角折弯这类不符合实际加工工艺的特征，模型导入到工程图模块后，可以直接生成用于加工的折弯展开图，不需要二次修改轮廓特征，能够直接对接冷弯加工的生产环节。

　　在不同的应用场景下，这款通道的安装方式也十分灵活，既可以通过背面贴装的方式用膨胀螺栓固定在墙面、混凝土立柱上作为固定支撑，也可以通过连接角码与其他型材拼接组成框架结构，作为小型设备的机架支撑构件，还可以成对布置作为轻型抽屉、滑动工装的导向滑槽使用，槽内的光滑内壁能够为滑动件提供平顺的导向面，不会因为预冲孔的凹凸结构导致滑动卡滞。设计时特意没有在型材表面添加安装孔，也是考虑到不同场景下的固定方式差异，比如焊接固定的场景下，预冲孔反而会影响焊接面的贴合度，需要额外做封堵处理，无孔的结构在焊接安装时可以直接与安装基面贴合，焊接强度更高，作业效率也更快。

　　从三维建模的实用性角度来说，参数化的长度设置让这款模型的复用性极强，在做不同项目的设计时，只需要输入实际需要的长度数值，模型就能自动更新到对应尺寸，不需要每次都重新绘制型材模型，也避免了反复修改模型时容易出现的特征报错、截面变形等问题。模型的所有倒角、壁厚参数都和实际量产的同规格型材保持一致，装配时不会出现模型与实际加工件尺寸不符的问题，能够有效减少装配验证阶段的尺寸修正工作量，提升整体的设计出图效率。
