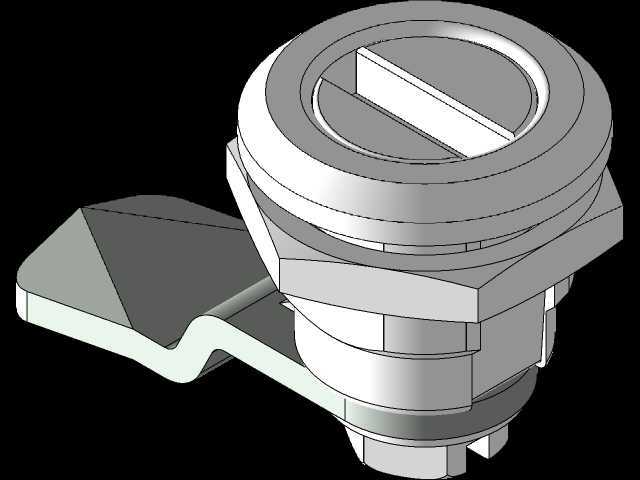

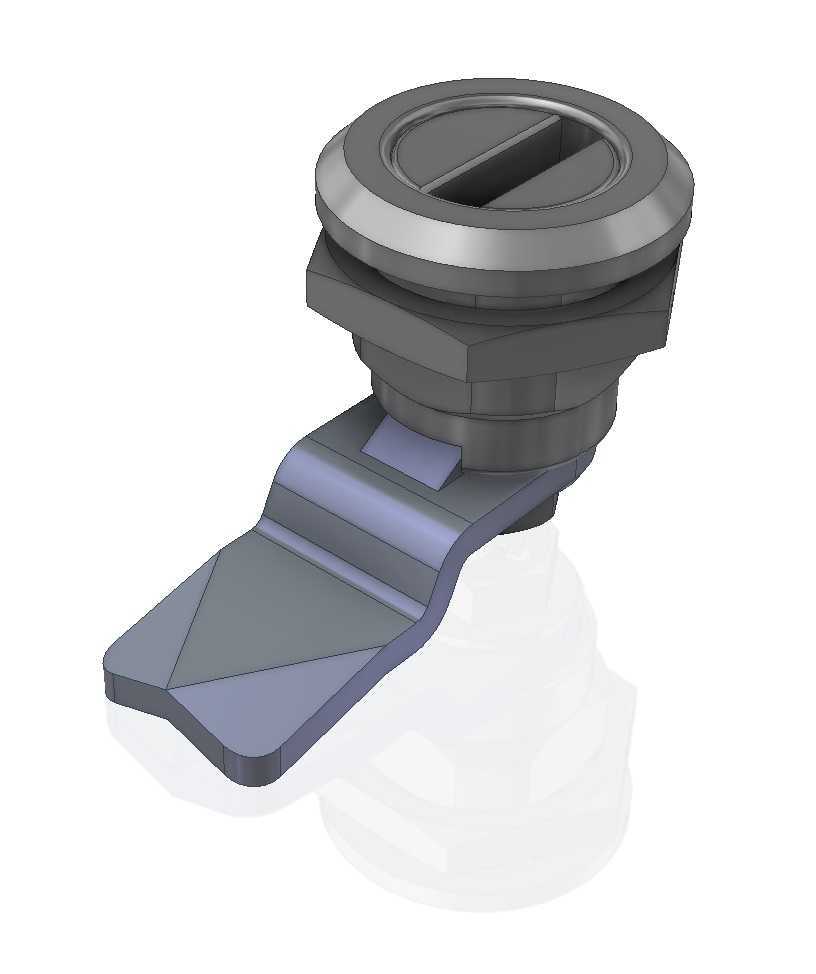

90度旋转迪拉克1-50型圆柱锁结构

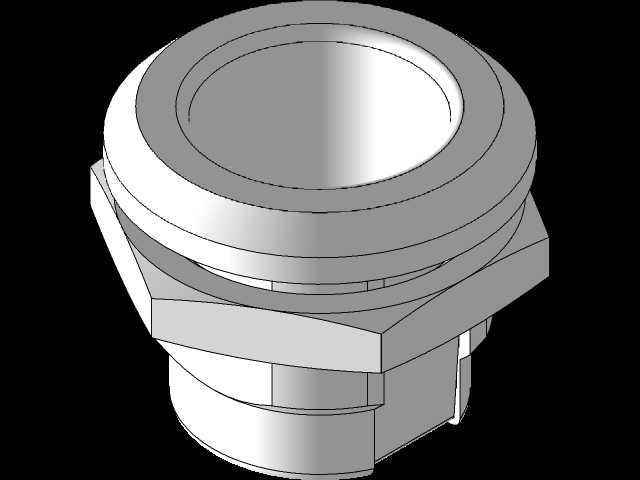

　　这款1-50型迪拉克转舌锁，核心采用90度旋转的操作逻辑，是工业柜体、机箱设备上应用极广的快开式锁闭构件，日常在电气控制柜、小型设备检修门、通讯机柜、仪器仪表防护箱上都能见到同结构产品的身影，核心作用是在非授权状态下锁闭防护门，避免无关人员触碰内部带电部件、精密元器件，同时在设备转运、日常存放过程中避免门体意外开启造成内部构件磕碰损坏。从结构设计逻辑来看，锁体采用圆柱式穿装结构，安装时仅需在门板上开出对应直径的圆形安装孔，将锁体从门板外侧穿入后，在门板内侧通过六角锁紧螺母与锁体外壁的外螺纹段配合拧紧，即可完成锁体的固定，这种安装方式不需要复杂的铣槽、开孔加工，对门板的加工精度要求较低，适配0.8mm到5mm厚度范围内的各类金属门板、非金属绝缘门板，安装容错率较高，适合批量柜体生产时的快速装配。

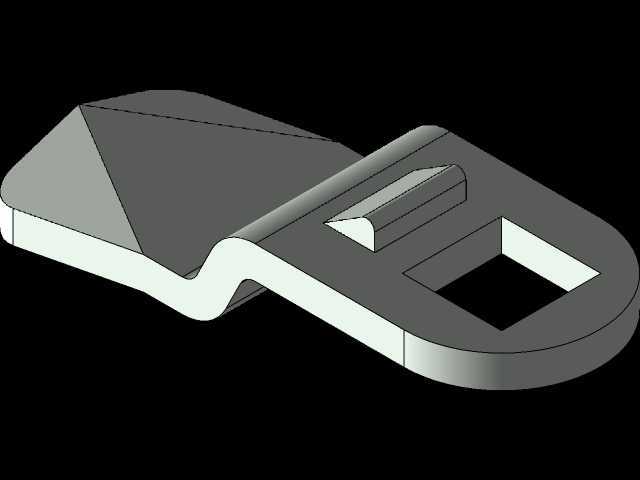

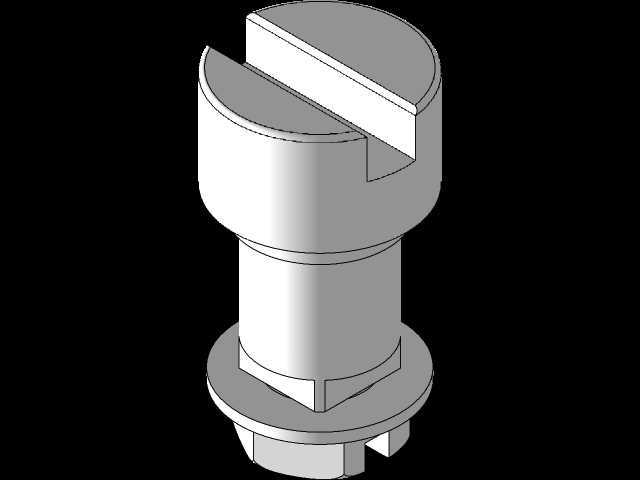

　　锁头部分采用一字槽的操作结构，可匹配通用一字螺丝刀、专用钥匙进行操作，90度的旋转行程对应锁舌的解锁与锁闭两个工位，旋转到位时会有清晰的档位反馈，避免操作时出现旋转不到位导致的锁闭失效问题。锁舌部分采用弯折式冲压钢板结构，锁舌的伸出长度、弯折角度经过匹配调校，锁闭状态下锁舌与柜体侧的锁扣搭接量充足，不会因为门板的轻微形变、运输振动出现松脱解锁的情况，同时锁舌的接触面做了圆弧过渡处理，开关门过程中不会与柜体框架出现硬摩擦刮蹭，长期使用也不会出现锌层脱落、锈蚀卡滞的问题。

　　从建模细节来看，锁体各段的配合公差做了合理预留，锁芯与锁体外壳之间的转动间隙控制在合理范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大出现锁芯晃动、旷量过大的问题；锁紧螺母的对边尺寸、螺纹螺距都符合行业通用的柜体五金件标准，现场安装时可以直接使用普通扳手进行紧固，不需要配备专用工具。锁体头部的防水台阶结构做了凸起设计，安装时搭配配套的橡胶密封垫圈，可以在门板外侧形成有效的密封面，阻挡日常飞溅的水滴、灰尘进入锁体内部，适配多数室内、半户外的柜体使用场景，避免锁芯内部因为积灰、进水出现锈蚀卡滞，延长锁具的实际使用寿命。

　　在实际选型过程中，这类转舌锁需要重点核对门板厚度、锁舌的回转半径是否匹配柜体内部的安装空间，这款1-50型锁的锁舌回转半径经过优化，在门板内侧不需要预留过大的避让空间，即使是内部安装了导轨、元器件的紧凑型机箱，也不会出现锁舌转动时磕碰内部构件的问题。锁体的外露部分做了哑光镀铬处理，表面质感均匀，既具备较好的防锈能力，也不会因为表面反光造成设备外观的突兀感，适配工业设备统一的外观设计风格。从结构可靠性角度出发，锁芯内部的定位弹片采用弹性较好的锰钢材质，长期反复旋转操作也不会出现弹性衰减、档位失效的问题，经过上万次的开关循环测试依然可以保持清晰的档位反馈与可靠的锁闭效果，完全可以满足工业设备全生命周期的使用需求，不需要在设备使用周期内频繁更换锁具，降低后期的维护成本。
