抽屉隔间用电磁锁定装置结构设计

　　在工业柜体、办公储物家具、自动化设备仓门的设计场景中，锁定部件的可靠性直接决定了储物安全与设备运维的规范性，这款电磁锁定装置正是针对抽屉、小型隔间这类需要电控启闭的场景开发的结构件。不同于传统机械锁需要手动插拔钥匙、转动锁舌的操作逻辑，该装置依托电磁吸合原理实现锁止动作，接入设备控制回路后可配合权限系统、传感信号完成自动解锁，适配无人值守柜、智能工具柜、生产线工位物料抽屉这类需要频繁启闭、权限管控的使用场景。

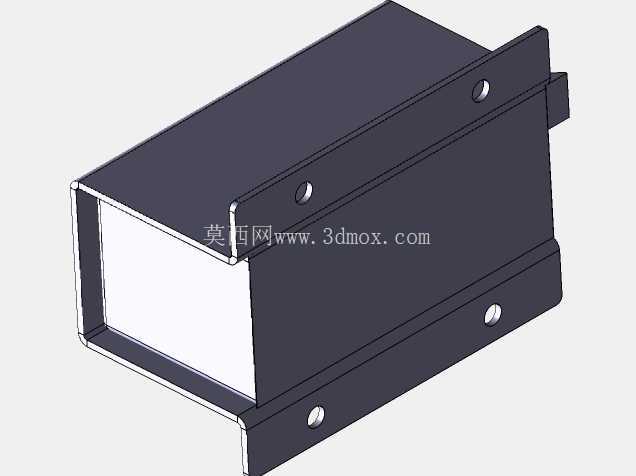

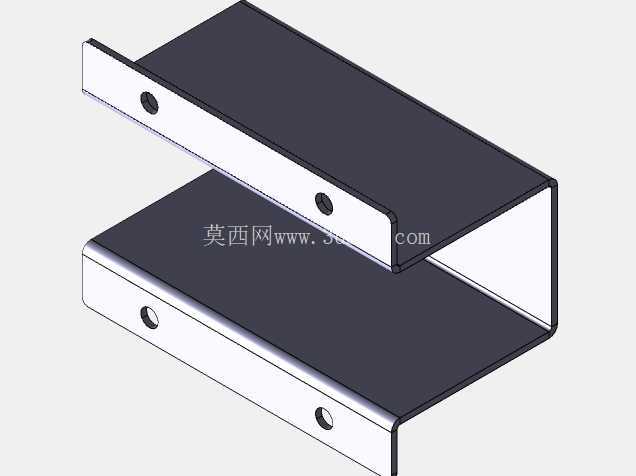

　　从结构设计思路来看，这款电磁锁采用了一体化钣金外壳作为主体承载结构，外壳采用弯折成型的冷轧钢板加工，表面做深色喷塑处理，既可以抵御日常使用中的磕碰划伤，也能对内部的电磁线圈、动铁芯部件形成可靠防护，避免车间粉尘、潮气侵入导致的电磁部件失效。外壳两侧预留的带安装孔的折边是核心安装定位结构，四个安装孔采用对称排布设计，安装时可直接通过螺栓将锁体固定在抽屉侧板或者隔间的安装基准面上，不需要额外设计复杂的转接支架，能大幅降低柜体设计阶段的结构适配工作量。

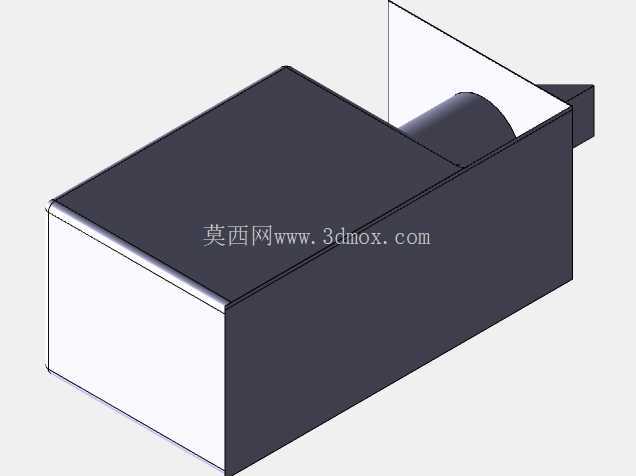

　　实际使用过程中，锁体的安装边界需要结合抽屉的抽拉行程做匹配：锁体的锁舌伸出方向正对抽屉的锁止位卡槽，当电磁线圈通电时，动铁芯带动锁舌回缩，抽屉可顺利抽出；线圈断电时锁舌在复位弹簧作用下弹出，卡入抽屉侧的卡槽内完成锁止，这种断电锁止的设计逻辑也符合安全规范，即便设备突发断电，储物空间也不会意外开启，避免物料掉落或者无关人员随意开启。锁体的外形采用方正的盒式结构，整体厚度控制在适配常规18mm厚度柜体侧板的尺寸范围内，不会过多占用抽屉内部的储物空间，外壳的折边做了圆角处理，安装过程中不会划伤安装人员的手部，也不会刮蹭抽屉的滑动部件。

　　在功能特性设计上，这款电磁锁没有冗余的复杂结构，核心的电磁驱动部件全部封装在金属外壳内部，仅通过尾部的接线端引出控制线路，接线端做了绝缘防护处理，避免布线过程中出现短路风险。锁舌的动作行程经过优化，既保证锁止状态下有足够的卡入深度，避免抽屉受外力拉扯时意外脱锁，也不会因为行程过长导致解锁响应速度变慢，常规24V直流供电下，解锁响应时间可以控制在0.2秒以内，完全满足自动化设备的快速启闭需求。针对长期使用的磨损问题，锁舌与外壳的接触位置做了耐磨处理，反复启闭数万次也不会出现明显的旷量，锁止状态下的晃动间隙控制在0.1mm以内，不会出现抽屉锁止后松动异响的问题。

　　从结构建模的细节来看，这款模型完整还原了锁体的所有安装特征：安装孔的位置精度、外壳的弯折圆角、锁舌的伸出长度都按照实际加工尺寸做了1:1还原，设计人员在做柜体整体装配时，可以直接将该模型导入装配体中做干涉检查，提前验证安装位置是否与抽屉滑轨、柜体加强筋存在冲突，不需要反复测量实物尺寸调整设计。不同于市面上部分外露布线的电磁锁，这款产品的走线槽集成在外壳背部，布线时可以顺着柜体侧板的走线空间排布线路，不会出现线路外露被抽屉夹损的问题。在适配不同的使用场景时，该锁体可以根据安装方向调整折边的固定位置，既可以正装在抽屉上方的横梁上，也可以侧装在抽屉侧板位置，安装灵活性较强，不需要针对不同安装方向重新开模制作外壳，能有效降低生产端的配件库存压力。

　　对于设备运维人员来说，这种封闭式结构的电磁锁后期维护也十分便捷，出现故障时只需要拧下四个安装固定螺栓即可整体更换锁体，不需要拆解柜体内部的其他结构，单锁体的更换时间可以控制在5分钟以内，大幅降低设备停机维护的时间成本。在智能仓储柜的应用场景中，该电磁锁还可以配合位置传感器使用，当抽屉推回到位后传感器触发信号，电磁锁自动通电完成锁止，不需要人工确认是否锁闭，能有效避免抽屉未关紧导致的物料遗失问题。
