波纹瓦屋面防水密封紧瓶结构设计

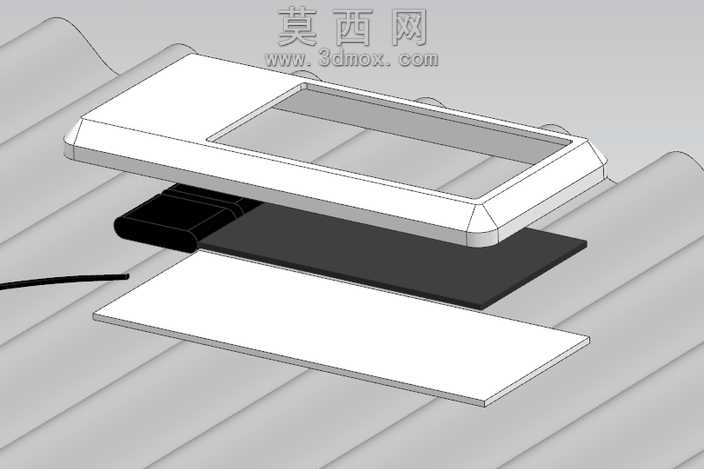

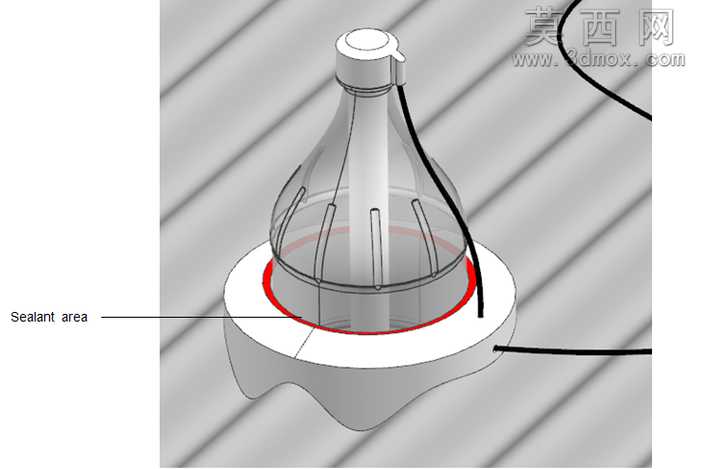

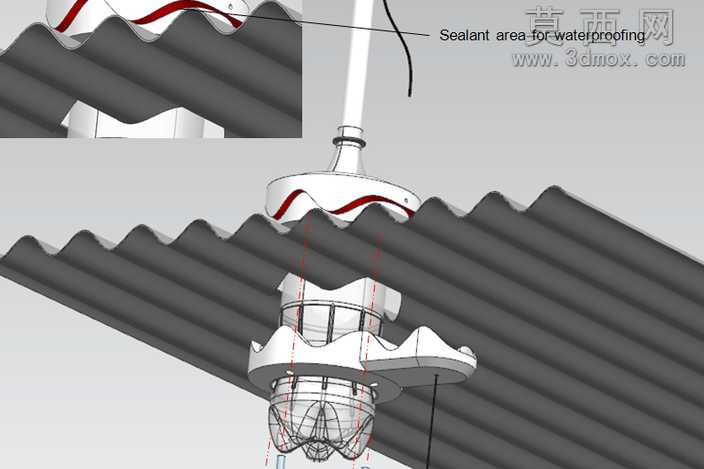

本作品为适配波纹瓦屋面的防水紧瓶结构三维建模设计，建模过程中首先对波纹瓦的波浪形曲面轮廓进行精准参数化拟合，保证构件与瓦面的贴合度完全匹配瓦楞起伏形态，避免安装后出现贴合缝隙。建模阶段采用实体建模与曲面建模结合的方式，先构建下部穿瓦紧固基座的实体结构，再对上部外露的屋盖壳体进行曲面顺滑处理，同时预留出密封胶填充的环形区域，也就是图中标注的防水密封作业区，该区域的宽度、深度参数均经过结构合理性校验，既保证密封胶有足够的填充附着空间，又不会出现胶层过厚导致的固化开裂问题。结构设计上采用分体式组装逻辑，将原本一体式的瓶状承载座与屋面面板组件拆分为上下两个独立装配单元，两个单元通过4颗M4规格的沿边锁紧螺丝从瓦面底部进行紧固，摒弃了传统顶部锁附的结构形式，从根源上避免了顶部螺丝孔位带来的渗水隐患。下部的瓶状腔体内部设计有卡位切换结构，可作为管线穿接的固定夹持机构，适配不同管径的屋面穿线、穿管需求。渲染阶段对波纹瓦采用哑光深灰水泥质感材质，对紧瓶构件采用亮面白色工程塑料材质，搭配红色密封胶条的示意材质，清晰区分不同部件的功能分区，同时通过剖面线标注展示内部装配关系，让整体结构的装配逻辑、防水原理一目了然。设计过程中反复校验了构件与瓦面波浪曲面的贴合公差，保证安装后紧瓶底座的波浪形贴合面能完全压合在瓦楞表面，配合密封胶填充区域实现双重防水效果，分体式的结构也降低了后期维护更换的难度，无需破坏屋面瓦结构即可单独拆卸上部组件进行检修。
