折弯表弯刀钣金加工工装结构设计

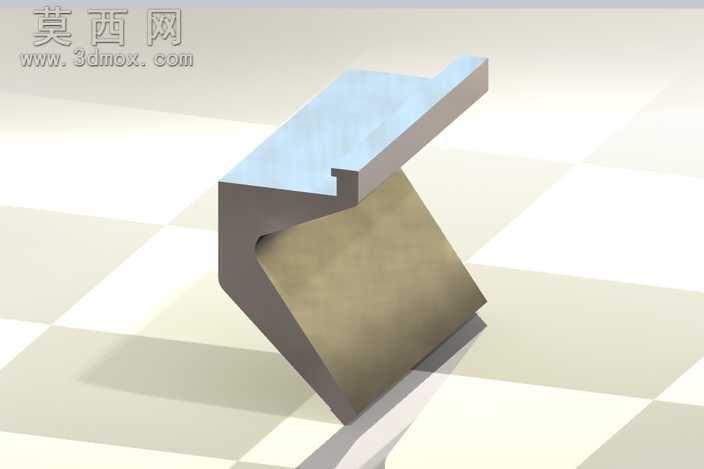

该三维模型为钣金折弯工序专用的表弯刀工装，整体采用一体化块体结构设计，建模阶段优先保证工作型面的尺寸精度，通过参数化特征构建出适配折弯机上模安装的定位卡槽，卡槽的公差配合尺寸严格参照通用折弯机模座的安装标准设定，确保工装装配后无旷量、定位精准。模型的工作刃口区域做了斜角过渡处理，刃口的圆弧半径经过反复校核，既保证折弯时板料受力均匀不会产生压痕，又能避免应力集中导致刃口崩损。渲染阶段采用金属磨砂材质模拟真实工装的合金钢基体，表面做了亚光防锈处理的质感表现，安装卡槽区域做了局部高亮处理，突出装配定位的关键结构，底部的支撑斜面做了细微的纹理处理，还原实际加工后表面的铣削纹路。结构设计上，整体采用L型承力布局，上部的安装段为平直矩形结构，方便与折弯机滑块快速锁紧，下部的工作段为带倾角的弯刀造型，能够避让常规直刀无法伸入的狭窄折弯空间，适配多道次复杂钣金件的折弯需求，内部为实心结构保证足够的结构刚性，承受大吨位折弯压力时不会产生形变。设计思路围绕钣金加工中小尺寸内折边的加工痛点展开，针对常规折弯刀具无法完成的小空间反向折弯工序，优化刀具的伸入角度和受力路径，在保证结构强度的前提下尽可能缩小刀体的横向尺寸，让刀具可以深入到盒型钣金件的内部完成折边作业，同时刀体的重心经过校准，安装后不会出现偏载，延长折弯机和刀具本身的使用寿命，模型的所有棱边都做了微小的倒角处理，既符合实际加工的工艺要求，也避免安装使用过程中划伤操作人员。
