三菱30kVA柴油发电机组结构设计

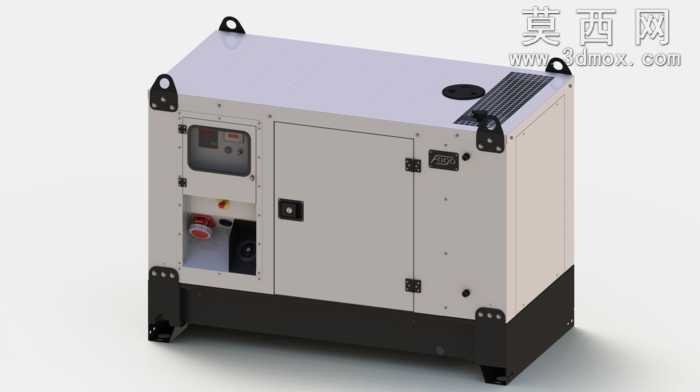

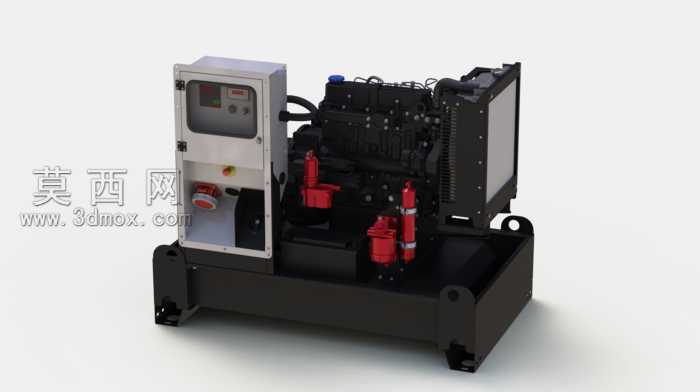

本作品为30kVA柴油发电机组三维建模设计，采用三菱柴油发动机作为核心动力单元，整体采用一体化撬装式结构布局，将动力系统、发电模块、控制柜体、散热组件、燃油储供单元集成于同一底座框架之上，建模过程严格遵循工业发电机组实际装配逻辑完成。建模阶段首先完成底座承载结构的搭建，底座采用型钢焊接框架结构，预留吊耳、安装孔位与减震组件安装位，兼顾结构强度与转运安装便利性。动力端完整还原三菱柴油发动机的外部结构特征，包含缸体、燃油滤清器、机油管路、启动马达、进排气接口等细节结构，各部件的相对位置与连接关系完全匹配真实机型的装配要求。发电模块与发动机飞轮端直连，采用同轴传动结构，减少传动损耗，建模时还原了发电机壳体、接线端、散热风罩等外部结构。控制柜体独立布置于机组侧方，柜体采用钣金结构建模，还原了柜门观察窗、操作面板、急停按钮、输出接线端口等细节，柜体内部预留控制器、断路器、接线排等元件的安装空间。散热系统布置于发动机水箱端，包含散热器、冷却风扇、导风罩结构，匹配机组额定功率下的散热需求。燃油系统包含底座内置油箱、输油管路、燃油过滤组件，管路走向避开高温部件与运动部件，符合实际安全设计要求。建模过程中对各部件的材质进行了区分设置，发动机缸体采用铸铁材质表现，控制柜体采用冷轧钢板喷塑材质，散热组件采用铝合金材质，燃油管路与阀件采用工程塑料与金属材质区分，底座做防锈漆面处理，渲染后可清晰区分不同功能部件。整体设计兼顾结构合理性与外观还原度，可用于发电机组的结构展示、安装教学、方案演示等场景，各部件间的装配间隙、连接关系均经过校验，符合工业级发电机组的设计规范，能够直观呈现30kVA等级柴油发电机组的完整构造与布局逻辑。
