45千瓦发电机组外壳柜体结构设计

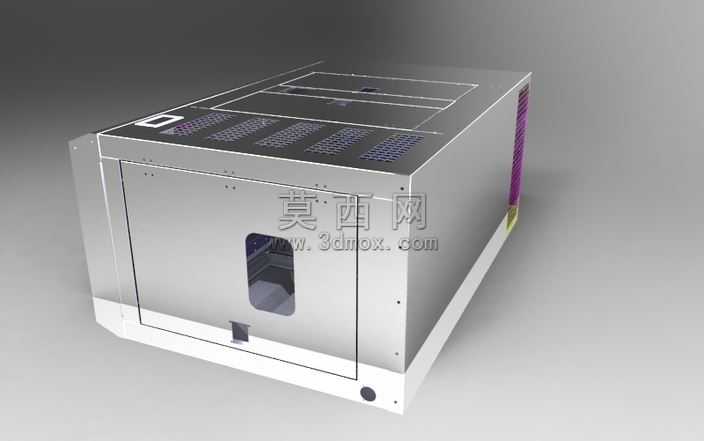

本作品为45千瓦发电机组的外置防护柜体三维建模设计，整体采用封闭式钣金柜体结构，建模过程中严格遵循工业钣金件的折弯、拼接工艺逻辑，所有棱边均做了符合生产要求的圆角过渡处理，避免应力集中与加工毛刺问题。柜体主体采用拉丝不锈钢材质进行渲染表现，金属表面的漫反射与高光参数经过反复调试，精准还原了工业级不锈钢板材的哑光金属质感，顶部的通风格栅区域采用阵列式开孔设计，建模时通过线性阵列命令快速生成均匀排布的通风孔位，既保证了发电机组运行时的散热通风需求，也兼顾了柜体顶面的结构强度。柜体正面设置有嵌入式观察窗，窗体采用半透明深色亚克力材质，可在不开启柜门的情况下观察内部机组的运行状态，观察窗周边的螺丝孔位按照标准紧固件尺寸预留，完全匹配实际装配的公差要求。柜体侧面预留了接线与维护开口，边缘设计有翻边结构，既提升了柜体的整体刚性，也能避免安装维护时划伤操作人员。建模过程中对柜体的拼接缝、柜门的开合间隙都做了精细化的参数控制，所有结构件的厚度均按照实际钣金加工的常用规格设定，无需二次调整即可直接导出生产图纸。渲染阶段采用了工作室级别的三点布光方案，主光从侧上方投射凸显柜体的金属轮廓，辅光弱化阴影区域的死黑问题，背景使用渐变灰色调突出柜体本身的结构细节，整体视觉效果贴近实际工业产品的宣传展示效果，可直接用于产品选型手册制作、生产工艺交底以及客户方案演示等场景。
