深沟球向心滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从民用家电的电机转轴、工业输送线的辊筒支撑，到机床主轴的端部定位、液压阀组的阀芯转动支撑，甚至小型精密仪器的旋转轴系，都能见到这类轴承的应用身影。不同于滑动轴承依赖油膜形成支撑的工作逻辑，滚珠轴承通过滚动体实现运动副的摩擦形式转换，将轴与座孔之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗与温升，在中高速、中等载荷的连续运转工况下，能长期保持稳定的支撑精度，不需要频繁拆解维护。

　　从结构设计逻辑来看，这款向心滚珠轴承的核心组成包含内圈、外圈、滚动钢球、保持架四个部分，建模过程中需要严格匹配各部件的配合公差：内圈与转轴采用过盈配合，安装时通常通过热装或者压装的方式固定在轴颈位置，随转轴同步旋转；外圈与设备的轴承座孔采用过渡或者小间隙配合，起到固定外圈、承载径向载荷的作用。内圈和外圈的滚道曲率设计是整个轴承的核心，滚道的圆弧半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的滚道点蚀、剥落问题。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互碰撞、摩擦，建模时保持架的兜孔间隙需要控制在合理范围，既要给钢球留出足够的滚动空间，又不能间隙过大导致钢球在高速运转时出现窜动，引发振动和噪声。

　　在实际选型和安装边界设计中，这类向心滚珠轴承主要承受径向载荷，同时也能承受一定量的双向轴向载荷，当径向游隙适当增大时，其轴向承载能力会有一定提升，可以替代部分角接触轴承应用在转速较高、轴向载荷不大的场合。安装过程中需要注意，不能直接通过敲击外圈的方式将轴承压装到轴上，压装力需要均匀作用在内圈端面，避免滚道和钢球受到冲击载荷出现压痕，影响后续运转精度。轴承的轴向定位通常采用轴用弹性挡圈、锁紧螺母或者端盖压紧的方式，定位时需要预留合适的轴向游隙，避免轴系运转受热伸长时，轴承出现卡滞、抱死的问题。

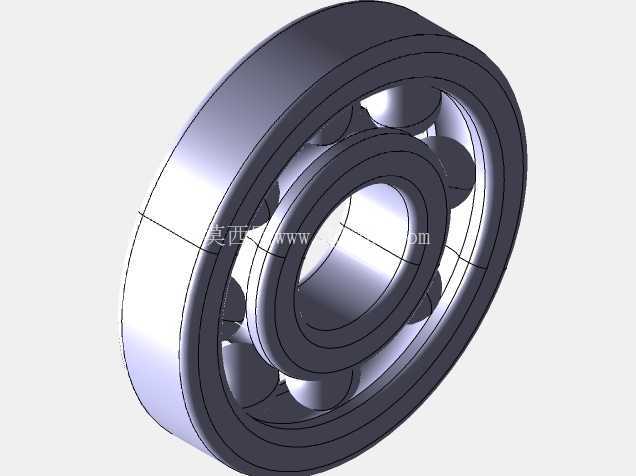

　　从三维建模的细节处理来看，这款模型还原了轴承各部件的真实装配关系，钢球在滚道内的接触位置、保持架与钢球的间隙、内外圈的倒角细节都做了准确还原，倒角设计一方面是去除加工毛刺，避免安装时刮伤轴颈和座孔的配合面，另一方面也能降低边缘处的应力集中，提升轴承的抗疲劳强度。在设备设计阶段，这类三维模型可以直接导入装配体中，用于校核轴承座的安装尺寸、轴颈的配合长度，验证周边密封件、端盖的安装空间是否存在干涉，也可以用于后续的有限元分析，模拟不同载荷工况下轴承的接触应力分布、变形量，为轴系的刚度校核提供准确的模型参考。对于设备维护人员来说，清晰的三维结构模型也能帮助快速理解轴承的装配逻辑，在拆解、更换轴承时避免错误操作导致的部件损坏。
