车载暖风循环用电机鼓风机结构设计

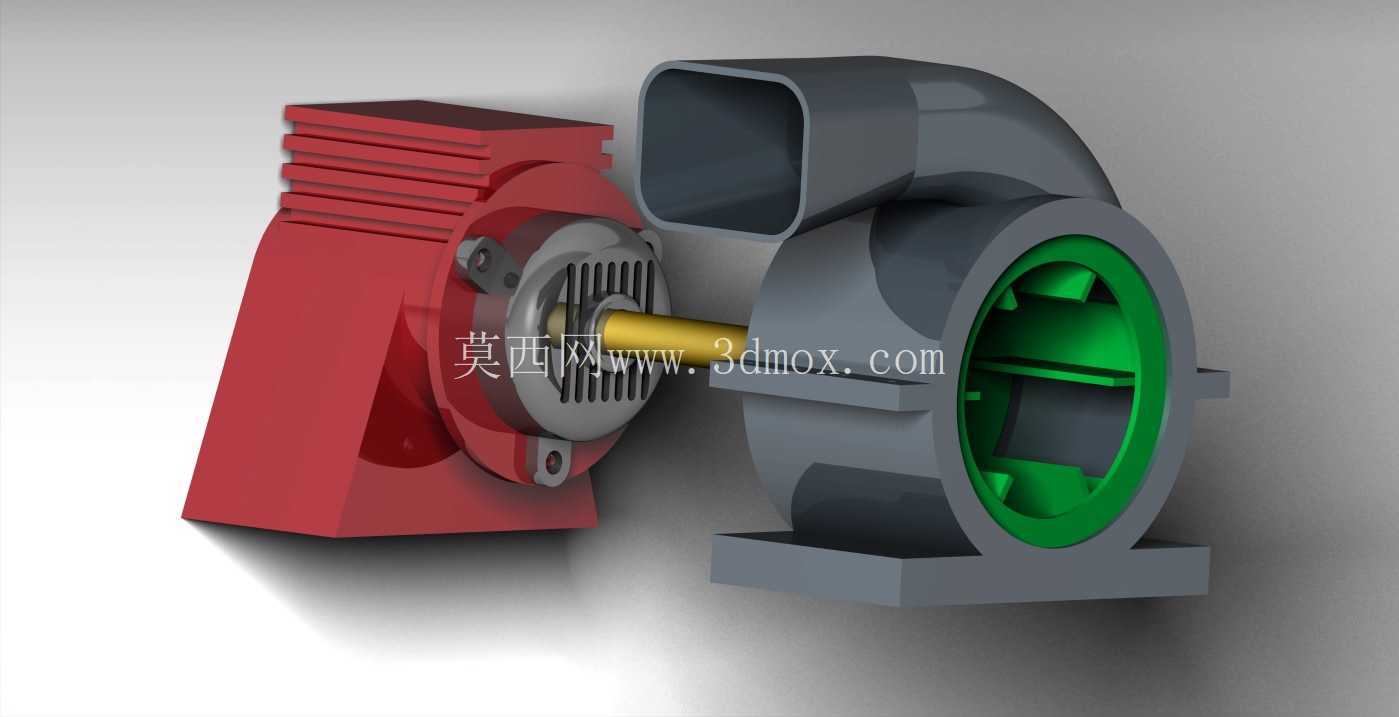

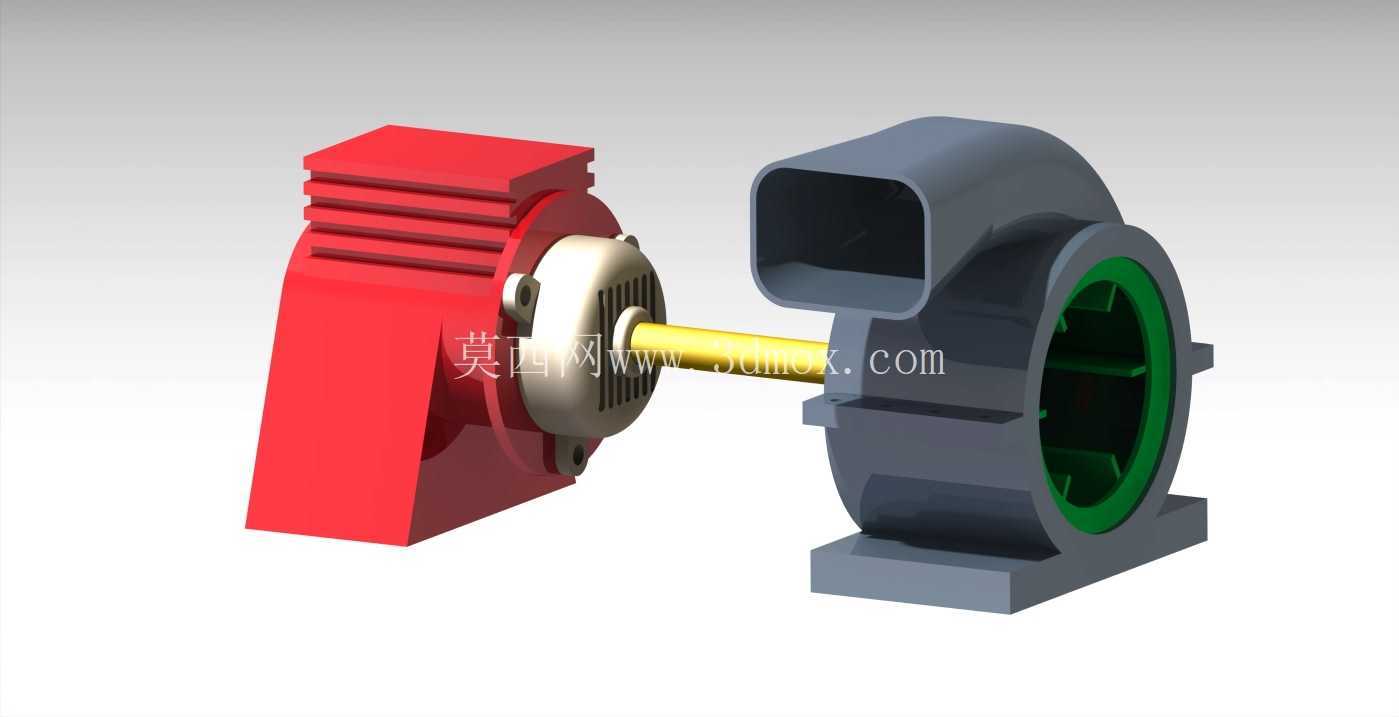

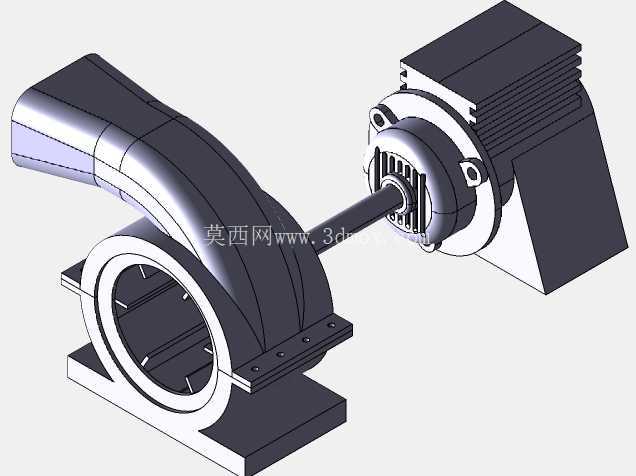

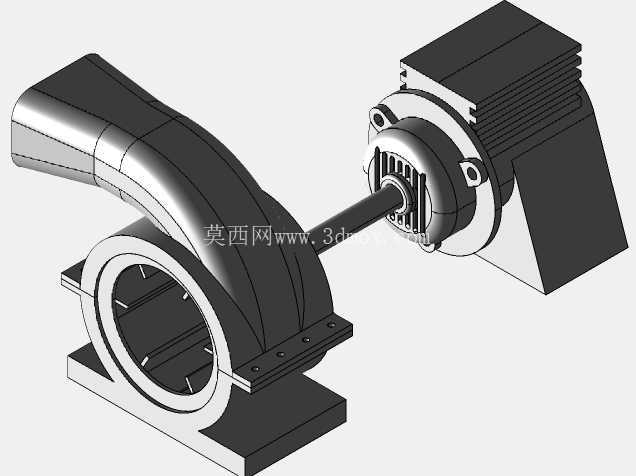

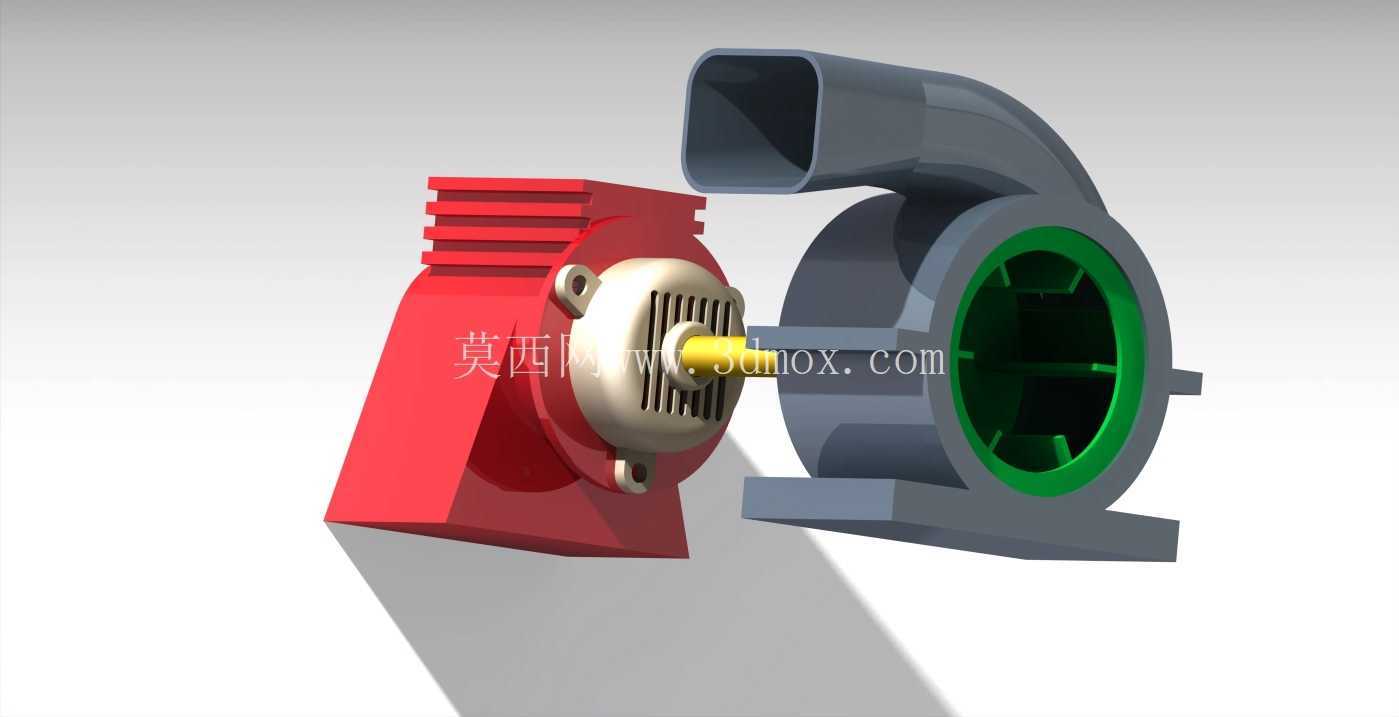

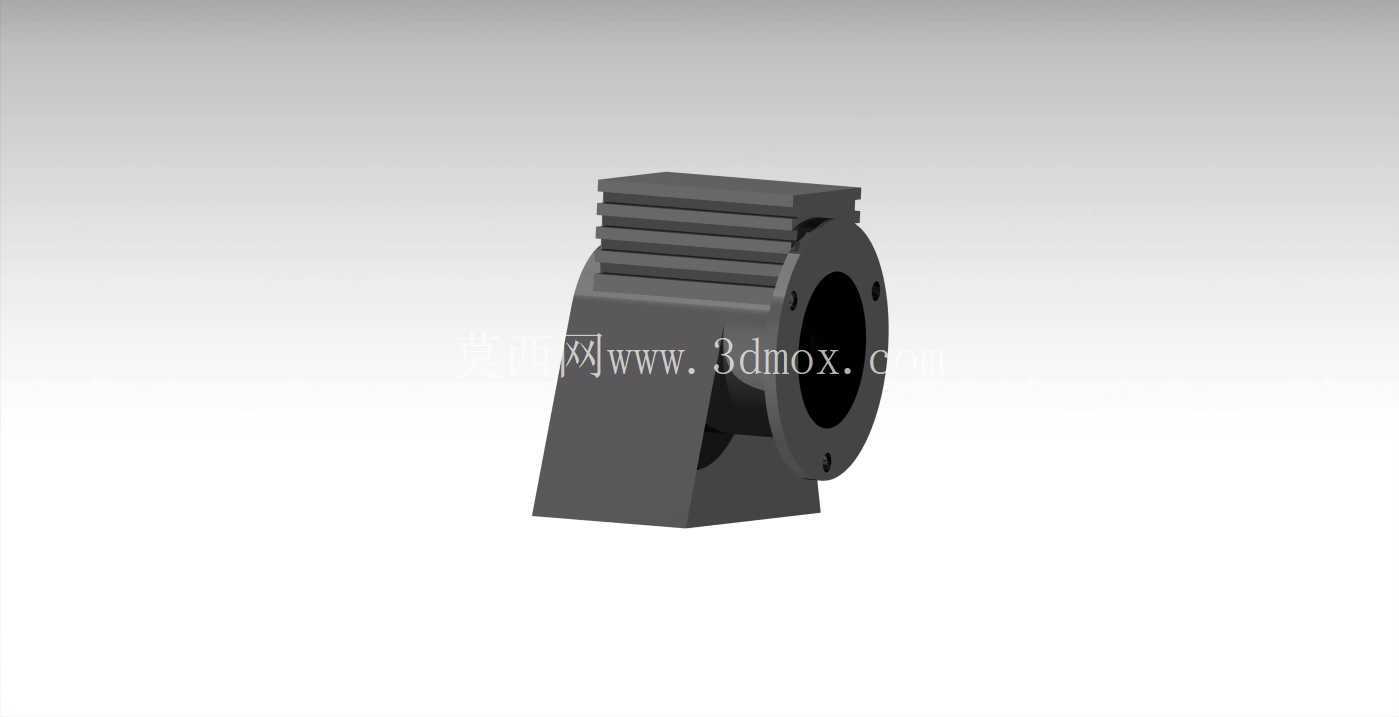

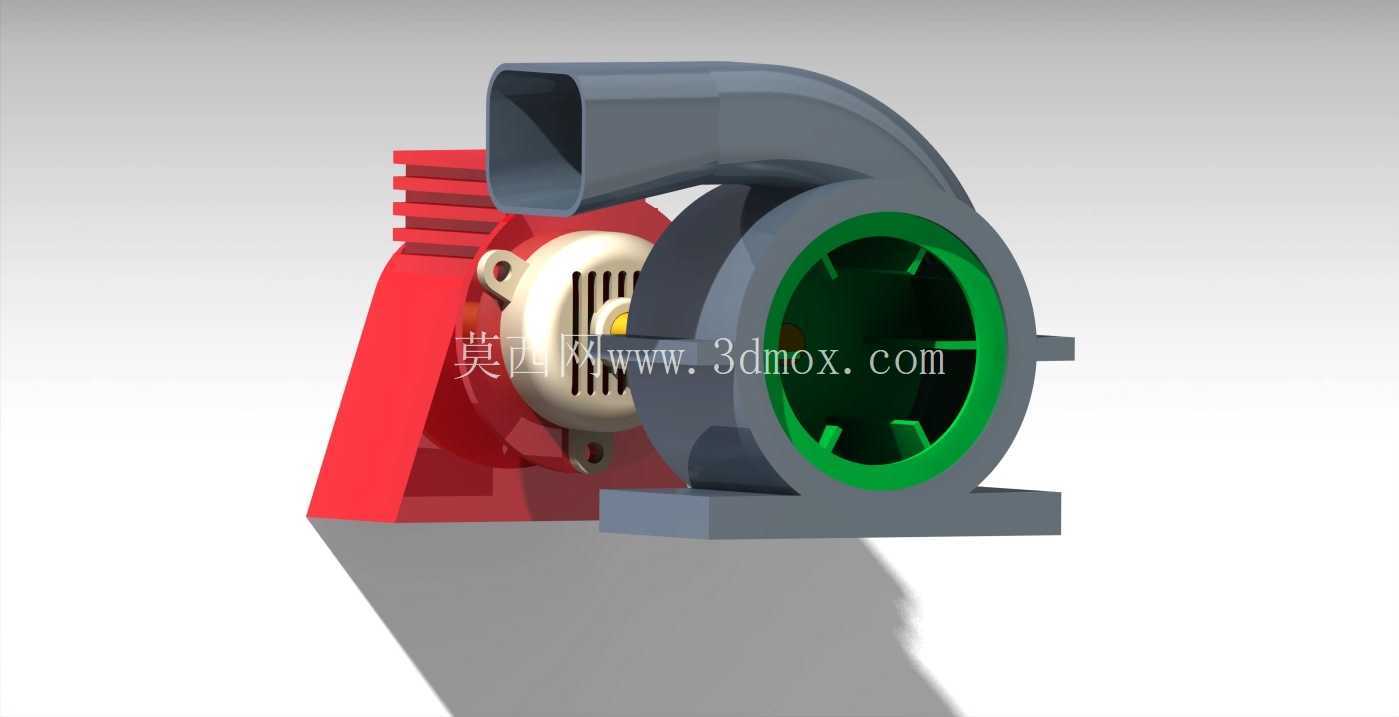

　　这套电机鼓风机组件的核心应用场景集中在乘用车座舱空调系统内，负责在暖风或制冷模式启动后，驱动空气在风道内完成循环输送，是座舱温控系统里直接决定出风效率的核心执行部件。从结构拆分来看，组件左侧为驱动电机单元，采用带散热鳍片的一体式铸铝外壳，鳍片沿电机轴向平行排布，在电机持续运转过程中，可借助自身转动带动的周边气流带走绕组产生的热量，避免长时间高负荷运转下出现绕组过热退磁的问题；电机输出轴直接与右侧鼓风机的叶轮做同轴刚性连接，省去了中间传动环节，既减少了传动过程中的功率损耗，也避免了皮带或齿轮传动带来的额外振动与噪音问题，这一设计在车载狭小安装空间内尤为重要，能有效压缩组件整体轴向尺寸。

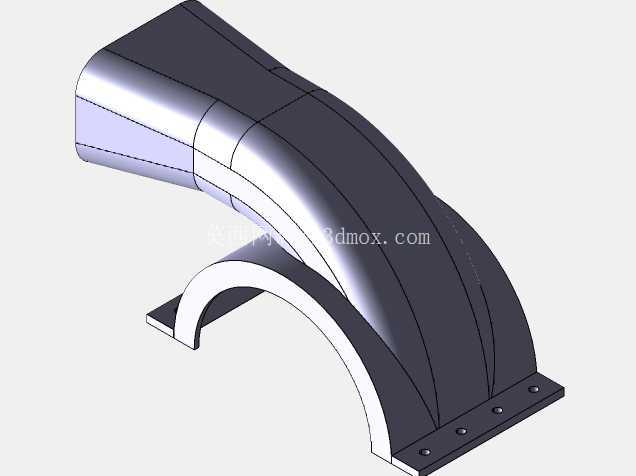

　　右侧鼓风机采用前倾式离心叶轮结构，叶轮嵌套在蜗壳型流道内部，蜗壳的型线按照等环量流道设计，从叶轮出口到出风口位置流道截面逐步扩大，可将叶轮高速旋转获得动能的空气逐步减速增压，最终从上方的方形出风口送入空调风道内部；蜗壳底部设置一体式安装支脚，支脚上预留有标准安装孔位，可直接通过螺栓固定在空调总成的安装支架上，安装时需要保证电机轴与叶轮的同轴度误差控制在0.1mm以内，避免高速转动时出现动不平衡量过大引发的整车怠速抖动问题。

　　从安装边界来看，整套组件的轴向总长度控制在220mm以内，蜗壳部分最大径向尺寸为160mm，出风口尺寸匹配车载空调通用的100*80mm风道接口，安装支脚的孔位间距符合主流乘用车空调总成的安装标准，可直接替换同规格的现有鼓风机组件，不需要额外改动周边安装结构。设计过程中重点考虑了车载工况的特殊要求，电机外壳的红色防护涂层采用耐高低温的环氧粉末喷涂，可在-40℃到120℃的环境温度区间内保持稳定的防护性能，避免冬季冷启动或夏季长时间暴晒后出现涂层脱落、外壳锈蚀的问题；叶轮采用改性PP材质注塑成型，内部做了动平衡校准，在3000rpm的额定转速下，动不平衡量控制在0.5g·cm以内，运转噪音可控制在42分贝以下，不会对座舱内的驾乘舒适度造成明显影响。

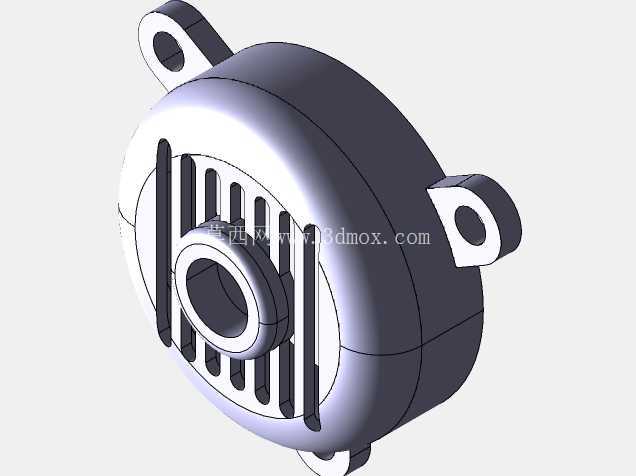

　　蜗壳与电机的连接位置设置有橡胶减震垫，可吸收电机运转时产生的高频振动，避免振动通过安装支架传递到车身钣金引发共振异响；电机端盖位置设置有防尘网罩，可阻挡风道内的灰尘、绒毛等杂物进入电机轴承位置，延长轴承的使用寿命，常规工况下轴承的免维护使用寿命可达到8000小时以上。在实际功能实现上，当空调系统切换到内循环模式时，鼓风机从座舱内吸入空气，经过蒸发器或暖风水箱换热后，再通过各个出风口送回座舱，快速调整座舱内的温度；切换到外循环模式时，则从车外引入新鲜空气，经过滤、换热后送入座舱，保证座舱内的空气清新。这套结构的设计没有采用复杂的集成化结构，各个部件均可单独拆卸更换，后期维护时不需要更换整套组件，仅需替换出现故障的电机或叶轮部件即可，有效降低了全生命周期的使用成本。流道设计过程中经过多次流体仿真验证，蜗壳型线不存在明显的涡流区，在额定转速下的出风效率比同尺寸的普通鼓风机高出12%左右，相同出风量下的电机功率消耗更低，可有效降低车载电气系统的负载，适配小排量车型的电气系统负载能力。
