外螺纹连接式流体雾化喷嘴结构设计

　　在流体输送与工况调控的管路系统中，这类喷嘴常作为减压回路末端的核心执行元件，适配低压雾化、精准喷淋、介质分流等多种工业场景，小到生产线的工件表面冷却喷淋、涂装工序的均匀雾化供料，大到工业锅炉的降温减湿管路、化工反应釜的助剂精准投加，都能见到同结构喷嘴的应用。不同于常规直通式管路接头，该喷嘴在结构设计上兼顾了减压稳流与定向喷射的双重需求，上端采用标准外螺纹接口，可直接与对应通径的减压管路输出端旋合连接，无需额外加装过渡转接头，安装时仅需在螺纹段缠绕密封生料带或加装适配密封垫圈，即可保证管路连接的耐压密封性，避免介质输送过程中出现渗漏问题。

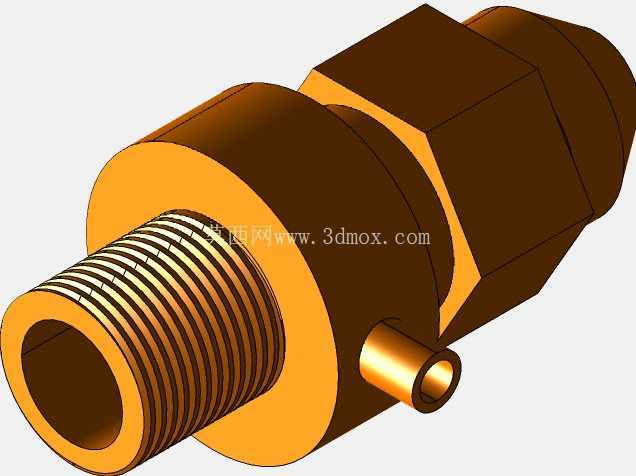

　　从结构细节来看，喷嘴主体分为三段式功能区，上部螺纹段下方设置了六角拧装台，现场安装时可直接用标准开口扳手卡持施力，无需定制专用工装，能大幅降低现场装配的操作难度，六角台的对边尺寸经过匹配校核，既保证拧装时的受力强度，不会因扭矩过大出现棱边崩损，也不会过度增大径向尺寸占用周边安装空间。六角台下方设置了侧向导流通孔，可在主路介质压力波动时引入旁通稳压气流或液流，平衡喷嘴内部的流道压力，避免出口端出现喷射脉冲、雾化不均的问题；下部的锥状收缩流道是实现喷射功能的核心段，流道从六角台下方的通径开始逐步收窄，到最下端出口处收缩至设计通径，介质流经这段流道时会逐步加速，最终在出口处形成稳定的雾化射流或柱状射流，匹配不同的工况喷射需求。

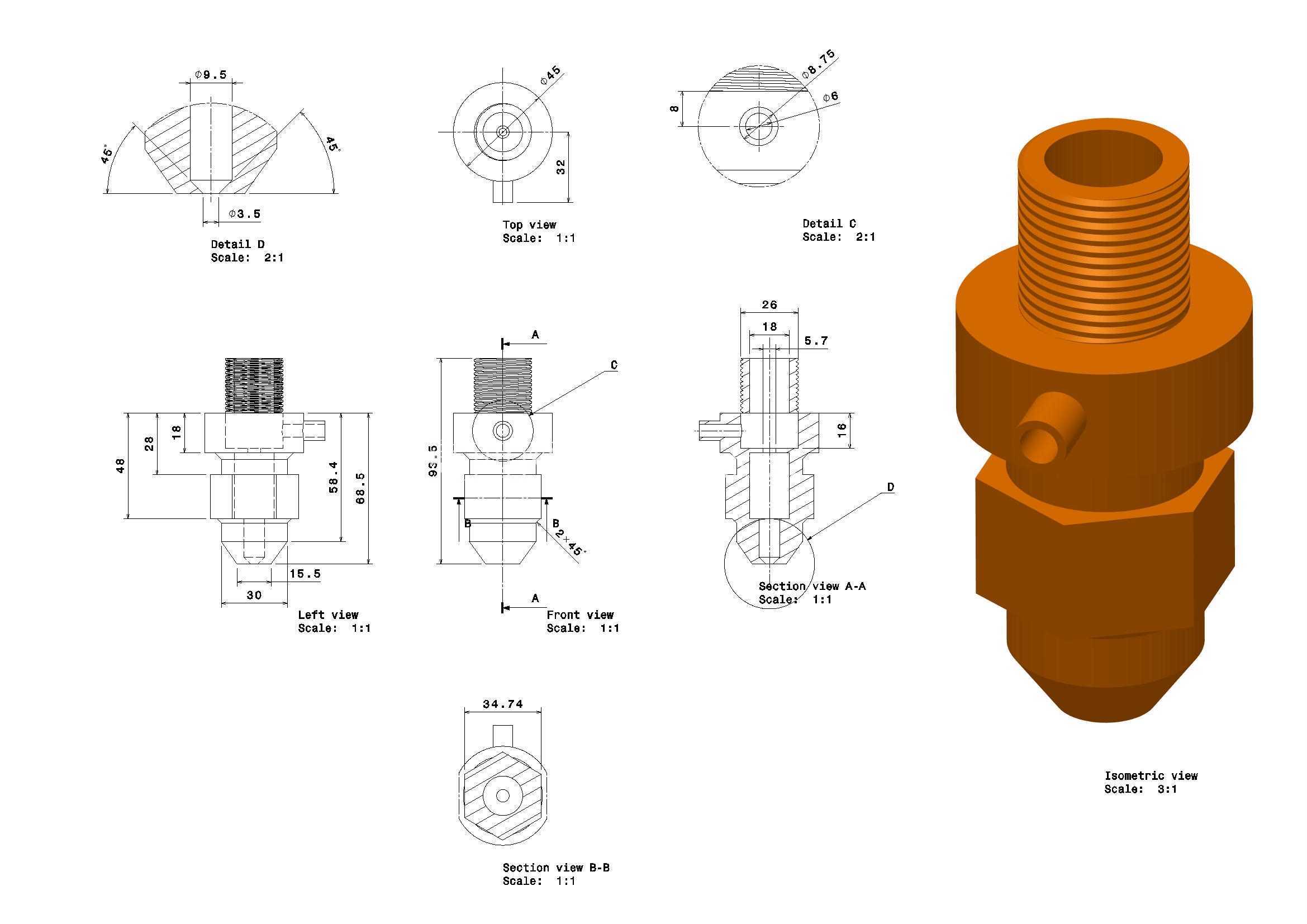

　　从图纸标注的尺寸边界来看，该喷嘴的总长度、最大径向直径、螺纹规格、侧孔位置、出口锥角都经过了精准校核，安装时需保证下端出口与被喷射工作面的距离处于设计区间内，过近会导致喷射覆盖范围不足，介质冲击力过大损伤工作面，过远则会出现雾化扩散过度、介质落点偏移的问题。设计过程中针对流道的过渡位置做了圆角处理，避免直角结构造成的流道阻力陡增，减少介质内杂质在流道拐角处的淤积堵塞风险，同时侧向导流孔的角度经过流场仿真验证，引入的旁通介质不会干扰主流道的介质流向，反而能在出口处形成环形包覆气流，提升雾化射流的聚合度，减少射流边缘的飞溅损耗。

　　在实际选型应用中，这类喷嘴可适配水、低粘度切削液、涂装涂料、化工助剂等多种无大颗粒杂质的流体介质，使用时需在前端管路加装对应精度的过滤器，避免介质中的焊渣、锈蚀颗粒进入狭窄的出口流道造成堵塞，日常维护时仅需从螺纹端旋下喷嘴，用压缩空气反吹流道即可清理内部淤积的杂质，无需整体拆解结构，维护操作十分便捷。不同于一体式焊接的喷嘴结构，该喷嘴的各段结构采用整体切削加工成型，没有拼接焊缝，在额定工作压力下不会出现焊缝开裂、介质泄漏的问题，上部的外螺纹采用标准管螺纹规格，可与市面上绝大多数同通径的减压阀、管路接头直接适配，无需单独定制连接配件，能有效降低备件采购与替换的成本。针对不同的喷射角度需求，可通过调整下端出口的锥角参数改变射流覆盖范围，本次设计的锥角参数适配中等覆盖范围的喷淋场景，若需大角度雾化喷淋仅需修改出口段的锥度参数，其余安装接口、主体结构均可保持通用，能大幅缩短同系列喷嘴的衍生设计周期，提升零部件的通用化率。
