带螺旋弹簧结构液压阻尼缓冲部件

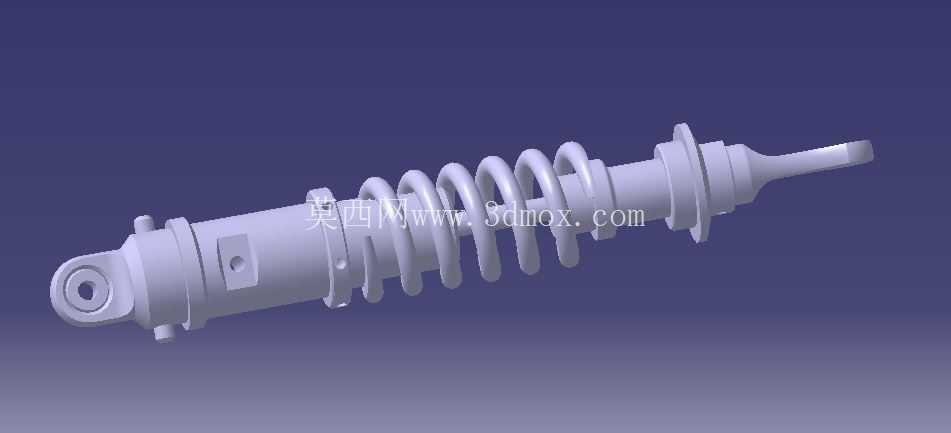

　　这款阻尼缓冲部件的设计，最初是面向工业管路系统、小型移动设备悬架以及精密仪器隔振场景的需求展开，在实际工程应用中，这类部件常被布置在需要吸收瞬时冲击、限制部件相对运动速度的位置，比如仪器仪表管路的压力脉动缓冲段、小型作业平台的支撑减震位、自动化设备的直线运动末端缓冲位，能够在部件发生相对位移时提供可控的阻尼力，避免刚性碰撞带来的结构损伤、管路泄漏或是测量精度偏差。从结构设计逻辑来看，这款部件采用了同轴集成式布局，将阻尼做功的核心腔体与复位螺旋弹簧整合在同一轴线上，没有额外的外置导向结构，整体径向尺寸控制得十分紧凑，能够适配安装空间局促的设备点位。

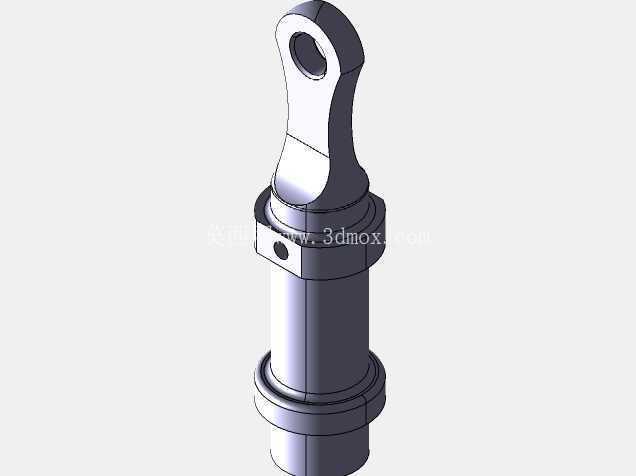

　　部件一端采用单耳铰接结构，铰接孔内预留了衬套安装位，安装时可以通过销轴与设备基座端实现铰接连接，允许一定角度的摆动补偿，抵消安装面的平行度误差，避免运动过程中出现卡滞；另一端为杆端输出结构，杆部做了等直径设计，表面预留了密封件安装的轴肩位置，能够保证往复运动过程中阻尼介质不会出现泄漏，同时杆端的连接位可以根据实际安装需求适配铰接接头或是螺纹连接头，适配不同的设备接口形式。外围的螺旋弹簧采用等节距设计，弹簧的中径与阻尼腔体的外径做了匹配设计，弹簧两端分别抵靠在腔体端部的定位台阶和杆端的支撑挡圈上，既能够在阻尼卸力后推动部件复位到初始行程位置，也可以承担部分径向的导向作用，减少杆部运动过程中的偏磨问题。

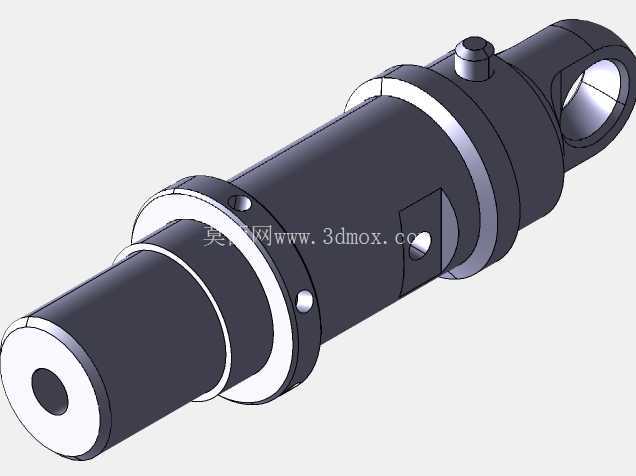

　　阻尼腔体的外壁做了局部的平面加工位，这个位置并非工艺留痕，而是专门设计的传感器安装位，在需要采集阻尼力、行程数据的场景中，可以直接粘贴应变片或是安装微型位移传感器，不需要额外设计安装支架，减少现场改装的工作量。从安装边界来看，这款部件的总行程控制在常规中小阻尼部件的常用区间内，完全伸出状态下的总长度适配多数小型设备的安装间距，完全压缩状态下的长度预留了足够的安全余量，不会出现弹簧并圈、腔体撞底的问题；径向最大尺寸出现在弹簧的外圆位置，安装时只需要预留比弹簧外圆大5毫米左右的径向空间，就可以避免运动过程中弹簧与周边结构发生剐蹭。在功能特性上，这款阻尼部件的阻尼力输出随行程速度变化的曲线做了线性优化，低速运动时阻尼力平缓上升，不会出现明显的阻滞感，高速冲击时阻尼力快速提升，能够在极短的行程内吸收冲击能量，不会出现冲击力穿透的问题。不同于单纯的橡胶减震垫，这款金属结构的阻尼部件能够适应更宽的温度工作范围，在有油污、轻度腐蚀的工业环境中也能保持稳定的性能，不会出现橡胶老化、刚度衰减的问题。

　　设计过程中特意将阻尼介质的流道设置在腔体内部，没有外置的节流管路，避免了外置管路受碰撞损坏导致阻尼失效的风险，同时腔体的密封结构采用了多道密封圈组合设计，静密封位置采用O型圈保证静态密封性能，动密封位置采用斯特封组合结构，既降低了杆部运动的摩擦阻力，也提升了长期往复运动下的密封寿命。在实际选型匹配时，只需要确认安装端的连接形式、所需的最大阻尼力以及工作行程，就可以直接适配，不需要对周边结构做大幅度的修改，部件的整体重心落在轴线上，高速往复运动时不会出现额外的偏载力矩，对连接端的结构强度要求更低。
