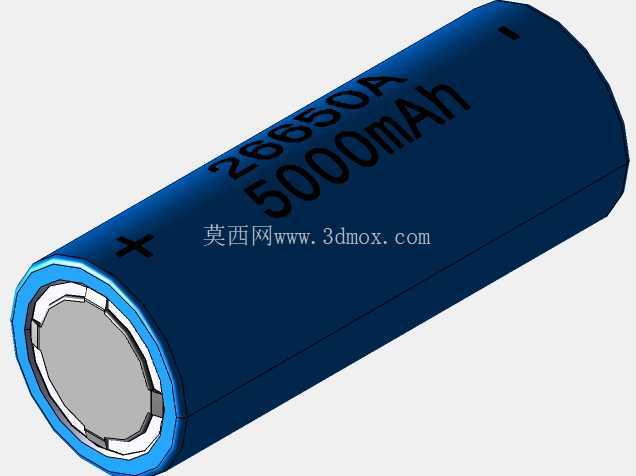

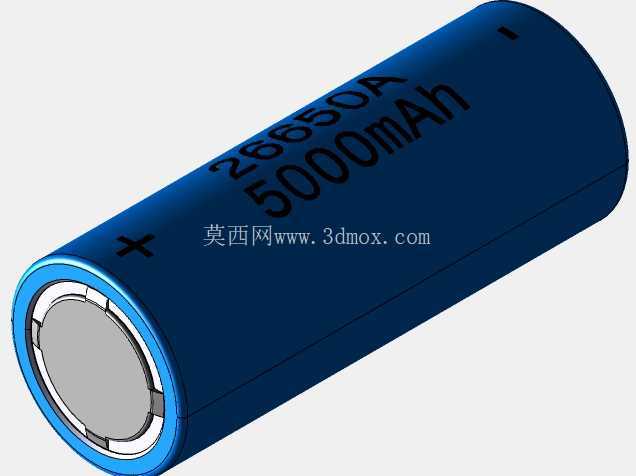

26650规格3.7V大容量圆柱锂电池结构

　　在便携储能、小型动力设备、消费电子的结构设计环节，电芯选型与安装适配是直接决定设备续航、空间利用率与运行可靠性的核心步骤，26650规格圆柱电芯作为当前中等容量储能与动力场景的常用选型，其三维结构的精准还原，能为结构工程师在做电池仓布局、电极连接设计、散热结构规划时提供直接的尺寸参考。不同于常规小容量圆柱电芯，26650电芯的直径达到26mm，整体长度为65mm，单节电芯标称容量可达5000mAh，标称电压3.7V，这类电芯常被应用在强光手电、便携户外电源、小型电动工具、低速代步车的电池组中，也会作为备用电源模块集成在工业传感设备、应急照明装置内部。

　　做这类电芯的三维建模时，首先要还原的是电芯外壳的钢壳结构，外壳采用镀镍钢材质冲压成型，表面做绝缘喷塑处理，建模时要注意外壳侧壁的厚度公差，常规量产电芯的钢壳厚度在0.3mm左右，这个尺寸直接影响电池仓的内径设计，若预留间隙过小，批量组装时会出现电芯卡滞，间隙过大则会在设备受振动时出现电芯窜动，拉扯电极连接片引发断路风险。电芯的正极采用凸起式盖帽结构，盖帽内部集成了过流保护阀、PTC热敏电阻与防爆泄压结构，建模时要还原正极盖帽的凸起高度，常规正极凸起高度在0.8mm到1.2mm之间，这个尺寸是电池仓正极接触弹片设计的核心依据，弹片的压缩行程必须匹配正极凸起高度，既要保证接触压力足够降低接触电阻，也要避免压缩量过大顶坏电芯内部的防爆结构。电芯的负极是平面式钢壳底盖，底盖与钢壳主体采用卷边压合密封，建模时要还原卷边位置的圆角结构，这个位置的直径会比电芯主体直径大0.2mm左右，做电池仓定位槽设计时要避开卷边位置的干涉，同时负极接触片要采用平面式弹性接触，避免尖锐结构刺破负极底盖引发内部短路。从设计思路上看，这类圆柱电芯的三维模型不需要还原内部卷绕的极组结构，因为结构工程师在做设备设计时，只需要关注电芯的外部安装边界、电极位置与外形公差，内部结构属于电芯厂商的生产设计范畴，过度还原内部结构反而会增加装配体的文件体量，拖慢大型设备装配的运算效率。建模时要注意电芯表面的绝缘层包覆范围，常规26650电芯的绝缘PET膜会包覆钢壳侧壁全部区域，在正极盖帽位置预留1mm左右的绝缘圈，避免正极与钢壳侧壁出现导通，这个绝缘结构的尺寸还原，能帮助工程师在做串联电池组设计时，提前规避相邻电芯侧壁接触引发的短路风险。在实际设备应用中，多节26650电芯组合使用时，通常会采用支架固定的方式，电芯支架的卡槽尺寸必须严格匹配电芯的直径公差，相邻电芯之间预留1mm到2mm的散热间隙，尤其是在大电流放电的动力工具场景，电芯持续放电的温升会达到40摄氏度以上，足够的间隙能保证空气流通散热，避免电芯过热触发保护机制。

　　做电池仓的整体尺寸规划时，除了要考虑电芯本身的长度，还要预留两端连接片、导线与保护板的安装空间，单节26650电芯的轴向安装预留量通常在3mm左右，分别分配给正极弹片的压缩行程与负极焊接片的厚度，若电池仓设计在设备的手持位置，还要考虑电芯的重量分布，单节5000mAh容量的26650电芯重量约70g，多节组合时要尽量让重心靠近手持位置，降低长时间握持的疲劳感。在电极连接设计上，26650电芯的正极适合采用镍片点焊连接，镍片的厚度要根据放电电流选择，常规10A以内放电场景采用0.15mm厚的纯镍片即可，大电流动力场景则需要采用0.2mm以上的镀镍钢片或者复合镍带，建模时要预留镍片的焊接位置，避免镍片与相邻电芯或者电池仓内壁出现干涉。

　　另外要注意电芯的防爆阀位置设计，26650电芯的防爆阀通常设置在正极盖帽内部，当电芯内部压力过高时，防爆阀会破裂泄压，所以在做电池仓结构设计时，正极方向不能紧贴密封的设备外壳，要预留泄压通道，避免电芯泄压时内部高温物质喷射到设备内部的电路板或者其他易燃部件上，引发安全隐患。对于需要做防水设计的户外设备，电芯安装位置要设置防水胶圈，同时避免电芯直接暴露在设备外壳的接缝位置，防止雨水渗入浸泡电芯引发腐蚀。在做三维装配校验时，要模拟电芯的装入过程，检查从电池仓入口到固定位置的全程是否存在结构干涉，尤其是卷边位置和正极盖帽的凸起部分，不能出现刮蹭绝缘膜的情况，绝缘膜一旦破损，会导致钢壳带电，引发设备外壳漏电或者短路故障。这类圆柱电芯的模型精度要控制在±0.1mm以内，因为量产电芯的尺寸公差本身就在这个范围，模型精度过高没有实际生产意义，精度不足则会导致后续开模或者结构件加工出现装配问题。
