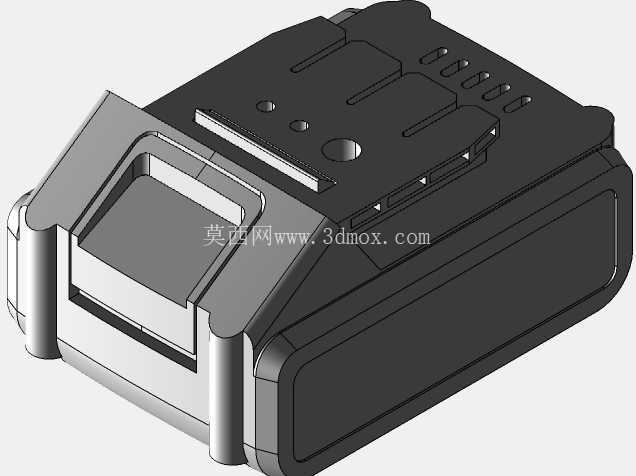

12V充电式电钻配套锂电池包结构

　　这款12V锂电电池包是手持充电式电钻的核心供能部件，主要适配家用装修、五金加工、设备维保等场景下的手持钻拧作业，替代传统有线电钻的供电束缚，满足高空作业、户外无电源场景下的连续钻拧需求，可覆盖木材钻孔、金属薄板开孔、紧固件拧装等常规作业的供电需求。从结构设计来看，整个电池包采用上盖与下壳扣合加超声焊接的封装形式，外壳选用抗冲击ABS加PC混合材质，能够承受日常作业中1.2米高度自由跌落的冲击，避免内部电芯受撞击出现短路、漏液等风险。

　　顶部的插接结构完全匹配对应型号电钻的电池仓接口，设置有防呆导向槽，安装时无需刻意对位，顺着导向槽推入即可听到卡扣锁止的声响，拆卸时按压两侧的解锁按键即可拔出，单手即可完成拆装操作，作业过程中更换电池无需额外辅助动作。接口处的导电触片采用镀镍铜材，大电流放电时接触电阻更低，长时间满负载作业不会出现触片过热烧蚀的问题，同时触片周边设置有绝缘挡墙，避免安装偏移时出现正负极短路的情况。内部电芯采用分仓排布结构，每节电芯都设置有独立的限位卡槽，电芯之间预留有1mm的散热间隙，连续大电流放电时产生的热量可通过间隙内的空气流通散出，避免热量积聚导致电芯过热触发保护。

　　电池包内置的保护板集成过充、过放、过流、短路四重保护功能，充电时单节电芯电压达到阈值后自动切断充电回路，放电时电压低于下限值时停止输出，避免电芯过放损伤循环寿命，输出端出现短路时可在毫秒级切断回路，保障使用安全。外形尺寸方面，整个电池包的安装边界完全匹配对应电钻的握持手柄曲线，安装后与手柄衔接处无突出棱角，握持时不会硌手，电池包底部做了圆弧过渡处理，放置在倾斜工作面时不易滑落。外壳表面设置有细密的防滑筋条，手上沾有油污或汗液时插拔电池也不会打滑。顶部的电量显示按键采用软胶材质，佩戴劳保手套操作时也能清晰感知按键反馈，按下后可通过侧边的LED灯珠显示剩余电量，方便作业前预判剩余作业时长，提前准备备用电池。

　　从建模细节来看，所有卡扣的配合间隙控制在0.15mm，既保证装配时的顺畅度，又不会出现装配后松旷晃动的问题；外壳的壁厚均匀控制在2.2mm，避免注塑成型时出现缩痕、翘曲等缺陷；解锁按键的弹簧安装位设置有导向柱，弹簧装配后不会出现偏移卡滞，按键按压力度控制在15N左右，按动反馈清晰不会出现误触解锁的情况。电池包的输出接口位置做了加高的防水挡边，日常作业中遇到少量飞溅的水渍、灰尘时，不会直接侵入到导电触片位置，可适应多粉尘、轻微潮湿的作业环境。整个结构的重量分布经过优化，安装到电钻后整机重心靠近握持位置，长时间手持作业不易出现手臂酸胀的情况，相比同容量的老款电池包重量降低约8%，便携性更优。
