曲柄滑块传动机构三维结构设计

项目分类:通用机械零部件 发布时间:2024-11-24 ID:806143
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计

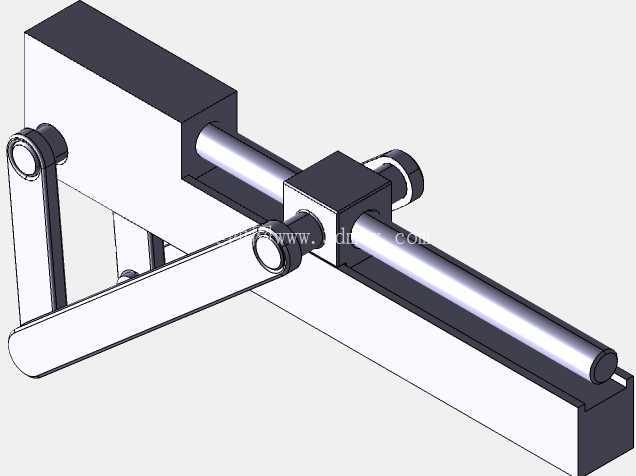

  曲柄滑块机构作为机械传动领域应用极广的四连杆衍生结构,核心价值在于实现旋转运动与直线往复运动的双向转换,这套三维结构完整还原了机构的运动副约束关系与装配逻辑,可直接用于传动方案的运动仿真验证、结构干涉检查以及非标设备的传动模块选型参考。从实际应用场景来看,这类结构广泛覆盖冲压设备的滑块驱动单元、内燃机的活塞曲柄传动组、空压机的往复运动模块、自动化生产线的直线推送机构,甚至小型家用打气筒的核心传动逻辑也基于该原理演化而来,不同场景下的结构差异主要集中在曲柄偏心距、滑块行程、连杆长度的参数匹配上,这套模型的参数配比偏向中等载荷的通用传动场景,可适配多数轻工自动化设备的直线驱动需求。

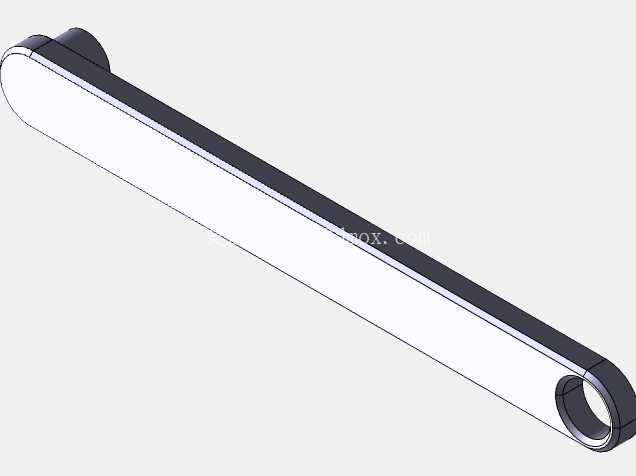

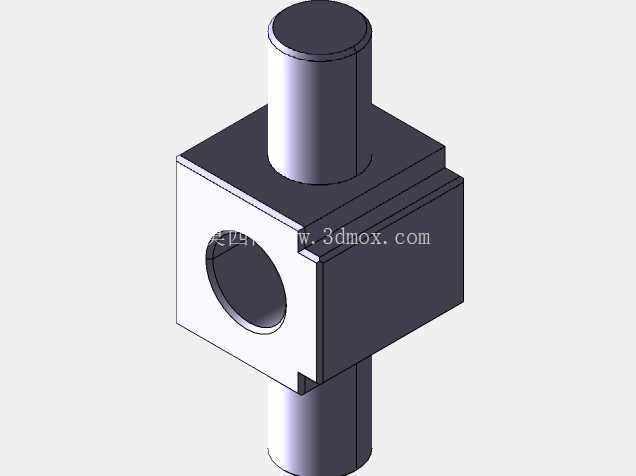

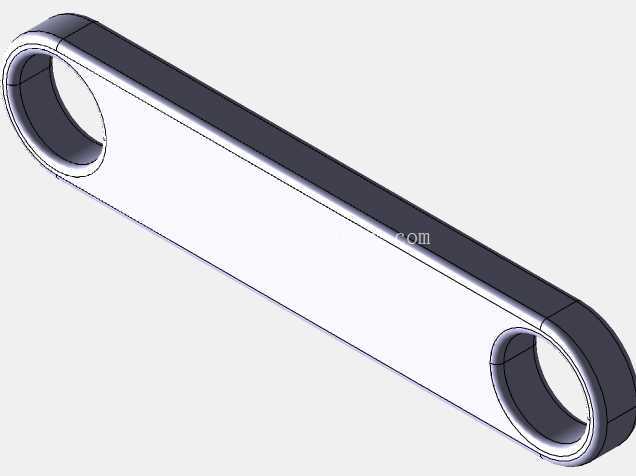

  从功能特性层面拆解,这套结构包含三个旋转铰接副与一个棱柱滑动副:曲柄端的旋转副用于接入动力输入,可连接伺服电机、减速电机输出轴或者手动摇柄;连杆作为中间传力构件,两端的铰接副分别连接曲柄与滑块,将曲柄的圆周运动分解为可驱动滑块直线位移的分力;滑块与导轨配合形成的滑动副,承担直线运动的导向与载荷输出作用,滑块端面可根据实际使用需求加装推头、夹具、冲压头等执行端部件,完成推送、冲压、压紧等实际工序动作。结构设计过程中优先考虑了运动无死点的参数匹配,曲柄回转中心到滑块运动轴线的偏置距离设为零,属于对心曲柄滑块结构,这种设计的优势在于正反向传动均无卡滞风险,滑块行程等于两倍曲柄偏心距,运动规律对称,传动效率比偏置结构高出约8%,适合对运动平稳性要求较高的连续运转场景。

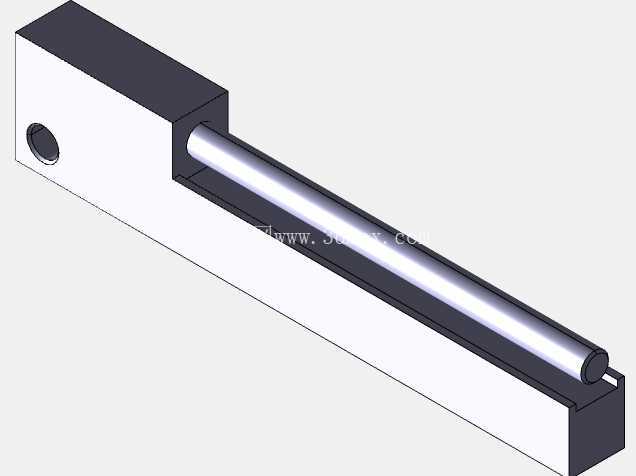

  关于安装边界与外形尺寸的适配逻辑,这套模型的导轨采用分体式装配结构,安装基面预留了标准螺栓孔位,可直接固定在设备的安装平板或者型材机架上,导轨的有效导向长度比滑块最大行程多出15%的余量,避免滑块运动到行程端点时出现脱轨或者导向长度不足的问题;曲柄端的动力输入轴采用标准轴径设计,可通过联轴器、键连接直接匹配常用规格的减速电机输出轴,不需要额外做轴径适配加工;连杆两端的铰接副采用带衬套的铰接结构,衬套选用自润滑材质,长期运转不需要频繁加注润滑脂,降低了后期维护成本;滑块与导轨的配合间隙控制在0.02-0.05mm之间,既保证直线运动的导向精度,又避免间隙过小导致运动卡滞,适配中等载荷、中低运转速度的工况需求。

  在结构细节处理上,所有铰接位置都做了限位结构设计,避免连杆运动过程中出现轴向窜动;导轨的两端加装了硬限位挡块,可防止调试过程中曲柄超程运转导致滑块脱出导轨;滑块的输出端面做了平面度处理,可直接安装执行元件不需要额外加工基准面。这套结构的建模过程严格按照实际加工装配逻辑搭建,所有零件的装配约束完全还原真实设备的装配关系,做运动仿真时可直接添加旋转驱动即可看到完整的运动过程,不需要额外调整约束关系,对于刚接触机械传动设计的从业者来说,也可以通过拆解这套模型理解四连杆机构的运动原理、运动副约束逻辑以及参数匹配方法,避免在实际设计中出现行程不匹配、运动死点、结构干涉等常见问题。在实际选型应用时,可根据具体的载荷大小、行程需求、运转速度调整各构件的尺寸参数:如果需要更大的输出推力,可适当加大连杆的截面尺寸、提升铰接副的轴径;如果需要更长的滑块行程,可对应增大曲柄的偏心距,同时同步加长导轨的有效导向长度,保证滑块全行程都有足够的导向支撑;如果应用在有冲击载荷的冲压场景,可在滑块与导轨之间加装耐磨衬板,提升结构的使用寿命。
