带传动机构的活塞式油缸组件设计

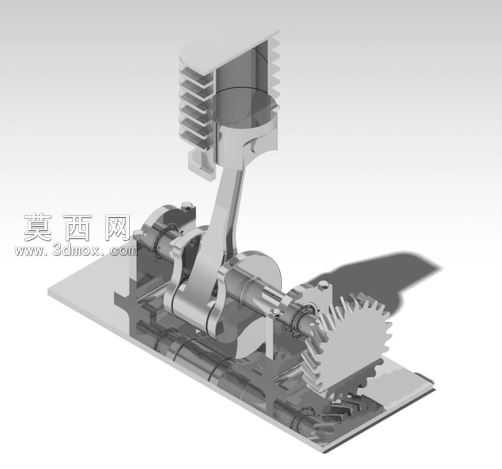

本作品为集成传动结构的活塞式油缸三维设计模型，整体采用参数化建模方式完成，在三维建模环境中先完成各零部件的独立建模，再按照实际装配约束关系完成总装，所有配合关系均符合真实机械装配逻辑，可实现完整的运动仿真演示。模型主体包含缸体、活塞、连杆、曲轴、齿轮传动组等核心部件，各部件的尺寸比例经过严谨校核，既保证了结构的合理性，也兼顾了可视化展示的清晰度。材质设置上，金属部件统一赋予哑光银灰色金属材质，模拟实际工业零部件的铸铁或铸钢质感，表面添加细微的磨砂纹理避免过度反光，底座部分采用深灰色金属材质区分，与上部运动部件形成视觉层次，渲染时采用柔和的侧上方打光方案，既清晰呈现各部件的轮廓结构，也通过自然的阴影强化了模型的立体感，让装配关系一目了然。设计思路上，打破了常规独立油缸的设计逻辑，将油缸的直线往复运动与后端的曲柄连杆、齿轮传动结构整合为一体，直观展示液压动力转换为旋转动力的完整传动路径，活塞与缸体的配合间隙、连杆与曲轴的铰接结构、齿轮的齿形参数都按照通用机械设计标准设定，可直接用于教学演示、结构原理讲解，也可作为液压动力系统设计的参考基底。模型的细节处理到位，活塞部位的散热鳍片结构、曲轴的配重块、齿轮的轮齿倒角、底座的安装定位孔都逐一还原，没有省略关键结构特征，整体装配无干涉，运动过程中各部件的运动轨迹符合机械原理，能够清晰展示从液压驱动到旋转输出的完整动力传递过程，适合用于液压传动相关的教学、方案展示以及结构参考使用。
