家用干燥机传动齿轮组件三维设计

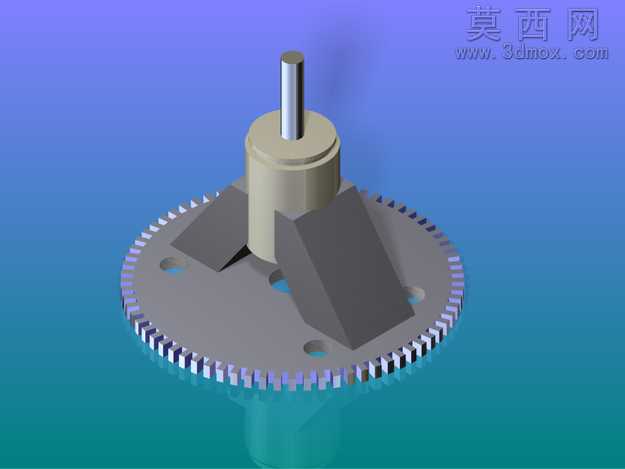

本模型为定期在家用干燥机内使用的传动齿轮组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对齿轮的齿形参数、分度圆直径、齿顶高系数等核心参数进行精准设定，保证齿廓曲线符合渐开线设计标准，确保后续传动过程中啮合平稳、传动效率达标。模型整体分为外齿圈、中心轴座、安装基板以及拨料板四个核心结构部分，外齿圈沿安装基板外沿整周分布，齿形均匀规整，建模时对齿根过渡圆角进行了优化处理，避免应力集中问题，提升零件实际使用中的结构强度。中心轴座位于基板中心位置，采用阶梯轴配合圆柱座的结构设计，轴段与座体保持严格同轴度公差，可保证装配后转动过程无偏摆、无卡顿。安装基板上均匀分布有多个安装通孔，用于齿轮组件与干燥机内部其他机构的定位连接，孔位尺寸与位置度均按照装配要求设定，可直接用于后续工程图导出与生产加工参考。基板上固定的两块倾斜拨料板，采用对称式布局设计，板面与基板平面呈固定倾斜角度，在齿轮转动过程中可带动干燥机内部物料翻动，提升干燥作业的均匀性。材质渲染阶段，对金属零部件赋予了哑光金属材质，还原钢制零件的真实质感，轴类零件做了亮面金属处理区分不同部件，拨料板采用深灰色硬质合金材质表现，背景采用渐变蓝绿色调突出模型主体结构，光影效果柔和自然，可清晰展示各部分结构细节与装配关系。设计过程中充分考虑了家用干燥机的实际使用场景，整体结构紧凑，传动路径简洁，既满足动力传输的功能需求，又兼顾了拨料辅助功能，零件之间无干涉问题，装配关系清晰明确，可直接用于干燥机产品的结构验证、装配教学以及相关传动方案的参考设计。
