工业配套离心式鼓风机组件结构设计

　　这套鼓风组件的结构设计，核心围绕小空间内的风压输出效率做适配，目前在民用家电、小型工业炉窑、车载通风回路里都有成熟的应用场景。日常做设备选型时，这类组件常被用在需要定向送风、助燃、散热排风的工位，比如家用燃气壁挂炉的空气补给单元、小型熔锡炉的助燃送风、车载空调的风道增压段，甚至部分桌面级除尘设备的负压发生端，都能看到同结构的鼓风部件。

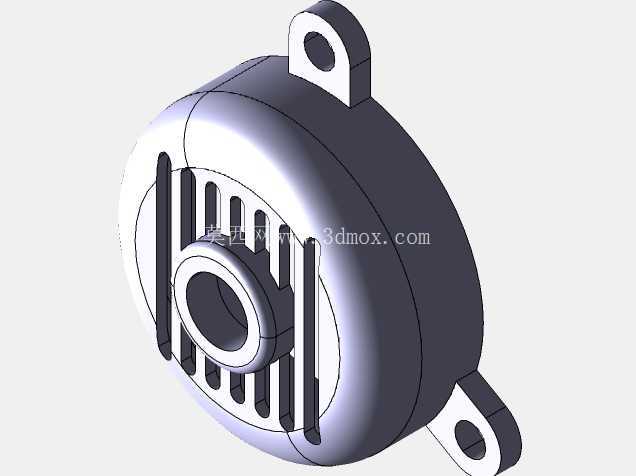

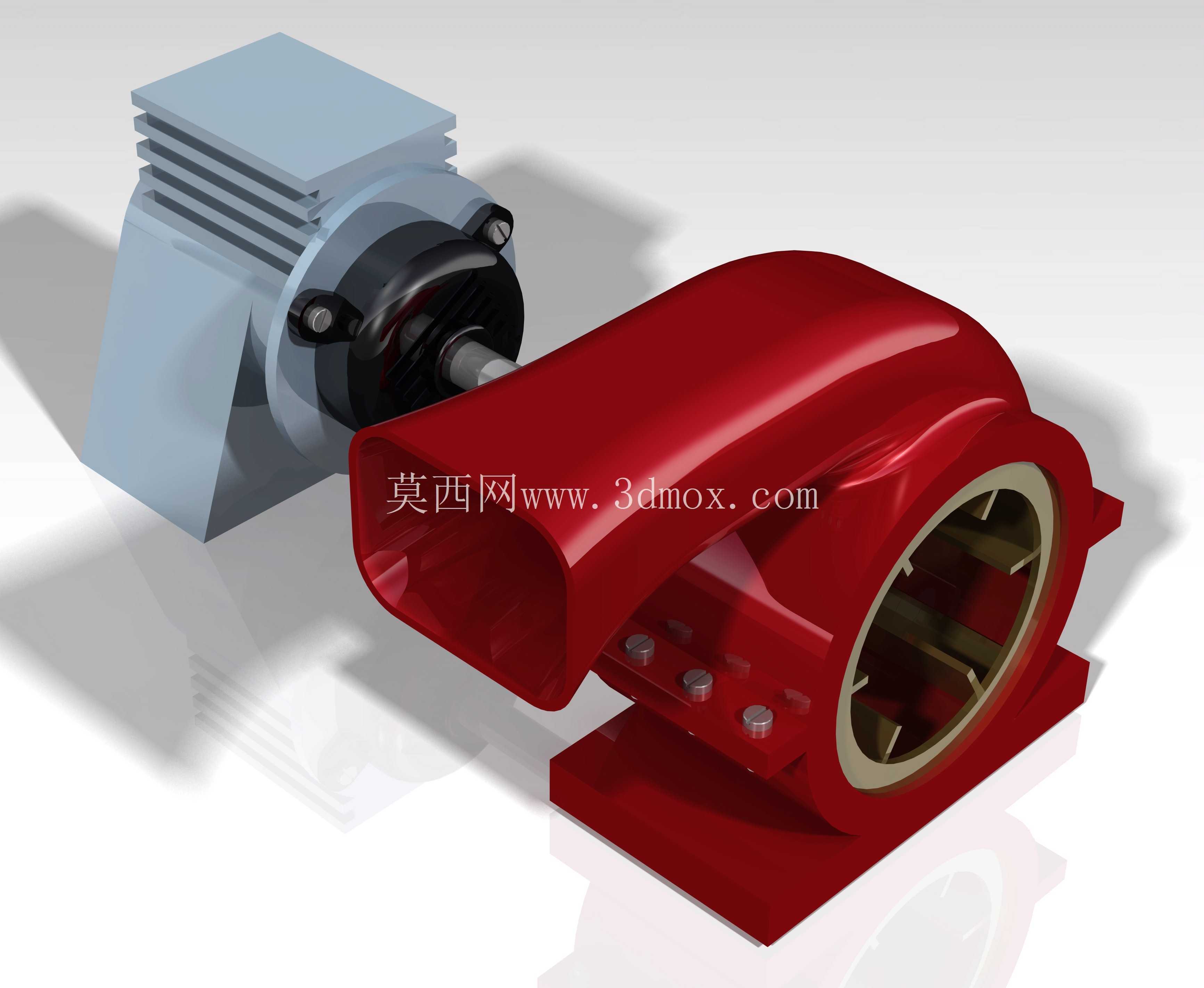

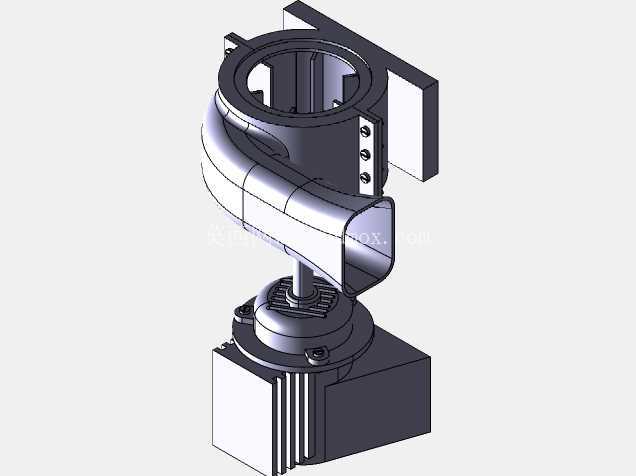

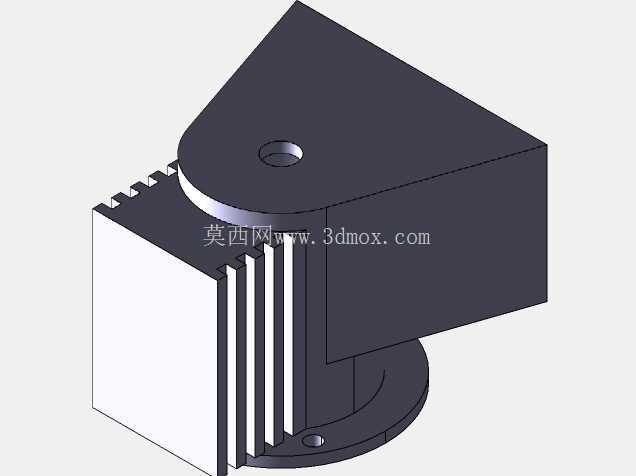

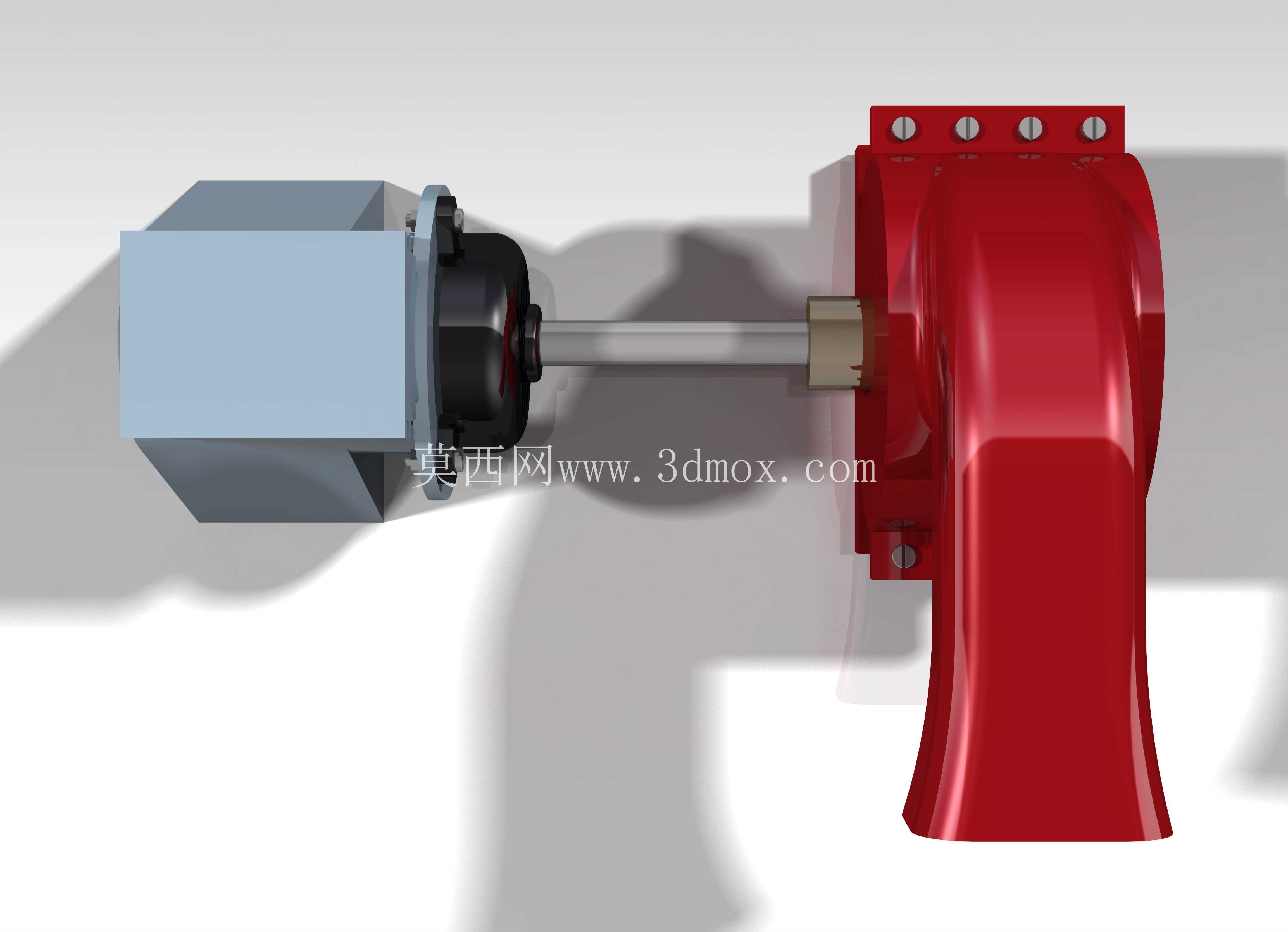

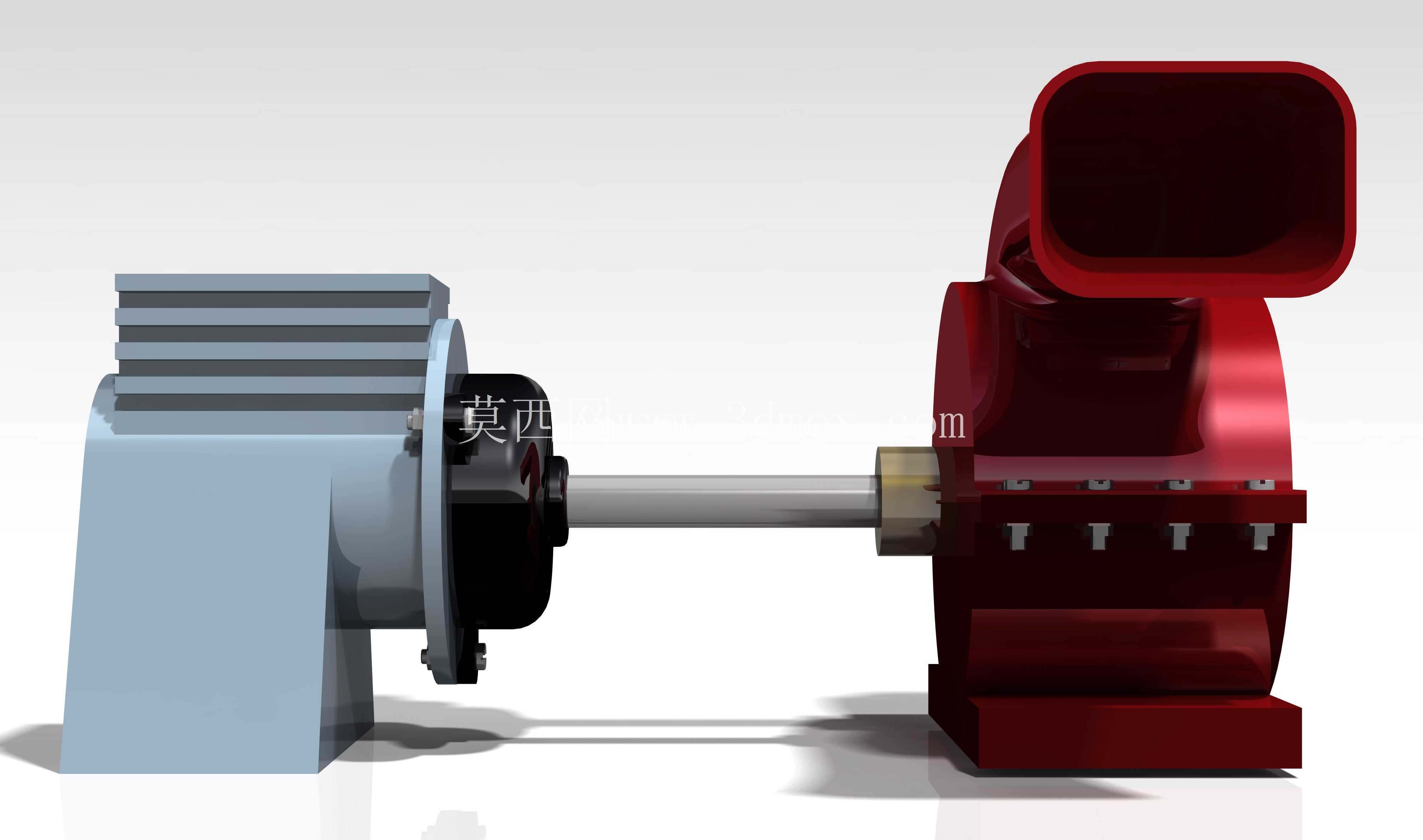

　　从实际功能拆分来看，组件分为动力输入段、风轮做功段、风道导流段、安装固定段四个部分。动力端采用的是标准卧式安装的异步电机结构，电机外壳做了轴向散热筋设计，筋条高度和间距经过匹配，在电机持续满功率运行时，能通过自身转子带动的周边气流带走壳体热量，不需要额外加装散热风扇，能压缩整体轴向安装尺寸。电机输出轴和风轮的连接采用直联式结构，取消了皮带传动或者齿轮减速的中间环节，一方面减少了传动损耗，另一方面也降低了运行过程中的振动和噪音，对安装空间紧凑、对震动幅值有要求的家电类场景适配性更好。

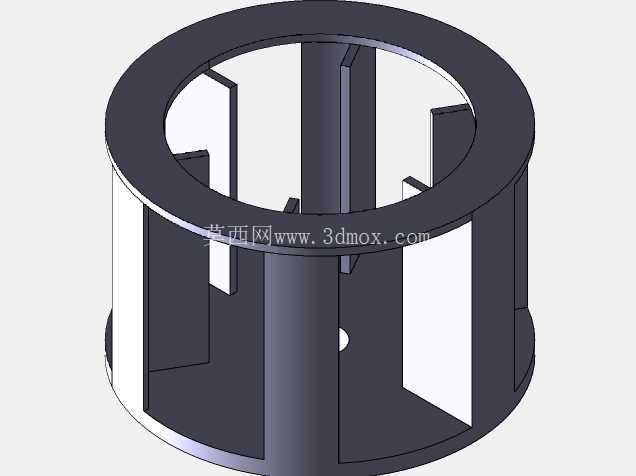

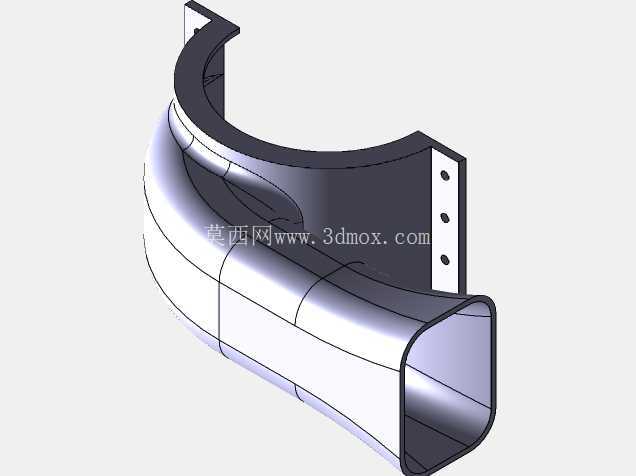

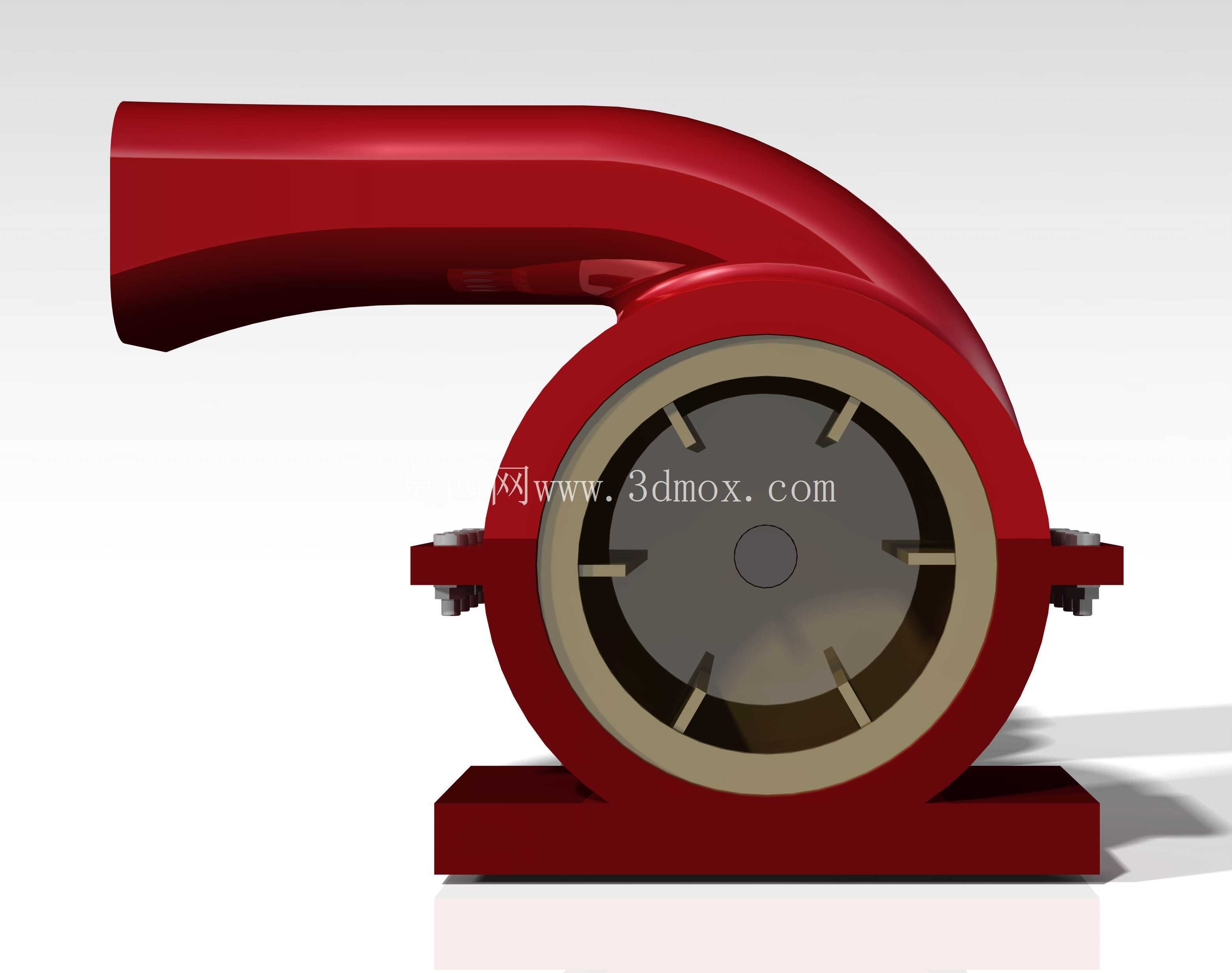

　　风轮部分藏在红色蜗壳内部，采用的是前倾式多叶片离心风轮结构，这种结构的特性是在相同转速下能输出更高的风压，适合需要克服一定风道阻力的送风场景，比如连接较长通风管路、或者需要穿过过滤层送风的设备。蜗壳的型线是对数螺旋线设计，内壁做了平滑过渡处理，能把风轮甩出的气流顺着蜗壳导流到出风口位置，减少气流在壳体内的湍流损耗，出风口采用的是扁方型接口，能直接对接矩形通风管路，不需要额外做方圆转接头，降低现场安装的配件成本。

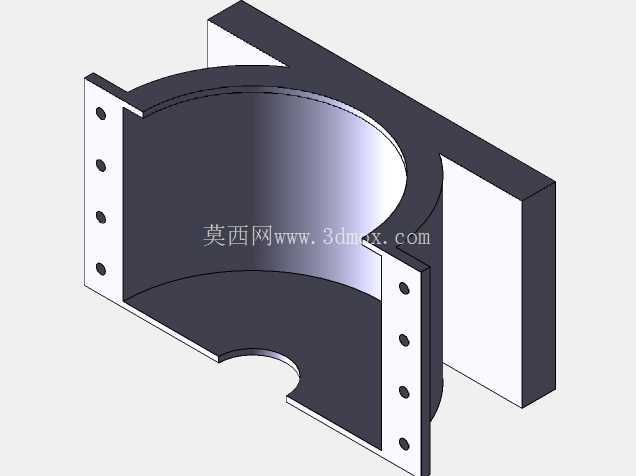

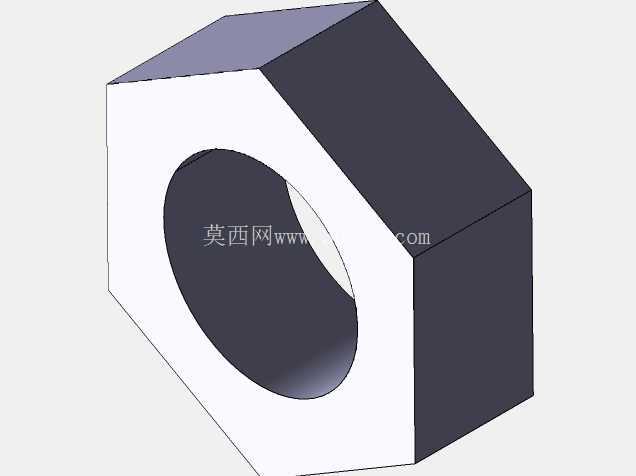

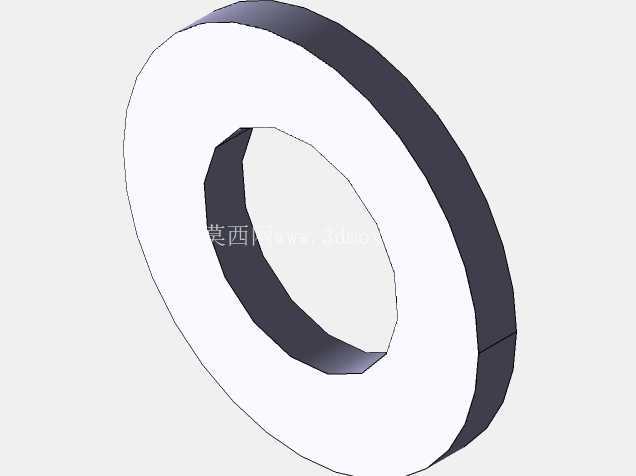

　　安装底座和蜗壳采用一体化铸造结构，底座上预留了四个长圆形安装孔，孔位的间距设计兼容目前市面上主流的小型鼓风机安装尺寸，替换旧设备时不需要重新在安装板上打孔，能直接适配原有安装位。底座的厚度做了加强处理，在电机高速运行时能减少壳体的共振幅度，固定螺栓的位置做了沉台设计，螺栓锁紧后头部不会突出底座平面，安装时能让整个组件完全贴合安装基面，不会出现悬空翘边的情况。

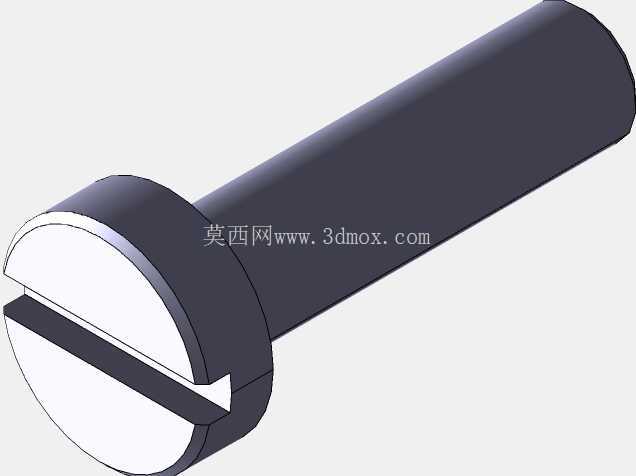

　　做结构设计时，特意把电机和蜗壳的连接法兰做了止口定位，装配时电机端的止口嵌入蜗壳的法兰凹槽内，能保证电机轴和风轮的同轴度控制在0.1mm以内，避免运行时出现风轮擦碰壳体内壁的问题。电机轴和风轮的连接位置加了防松顶丝，设备长期运行产生震动时，风轮不会出现轴向窜动或者径向偏移。蜗壳的侧面预留了检修盖板位置，不需要拆下整个蜗壳，只需要拧下侧边的固定螺丝就能打开盖板，清理风轮上附着的灰尘或者杂物，对长期在多粉尘环境下运行的场景来说，后期维护的便利性提升很多。

　　从安装边界尺寸来看，整个组件的轴向总长度控制在适配小型设备安装仓的范围内，电机端的外径和风道壳体的最大宽度做了尺寸协调，不会出现局部突出无法放入安装位的情况。出风口的朝向和安装底座平面呈水平设置，对接管路时不需要额外弯折风道，减少风阻。接线盒的位置设置在电机壳体的顶部，接线时线缆可以从设备上方直接引入，不会和底部的安装基面、侧边的其他部件产生干涉。

　　实际选型匹配时，需要注意这套组件的风压曲线特性，在出风口完全敞开的状态下风量最大，随着出风口外接管路阻力提升，风量会呈线性下降，选型时要提前核算管路的沿程阻力和局部阻力，确保组件在工作点的风量能满足设备需求。另外组件的运行温度范围适配常规工业和民用场景，在环境温度不超过六十摄氏度的工况下可以长期连续运行，如果用在高温烟气输送场景，需要额外更换耐高温的密封件和电机绕组绝缘等级。
