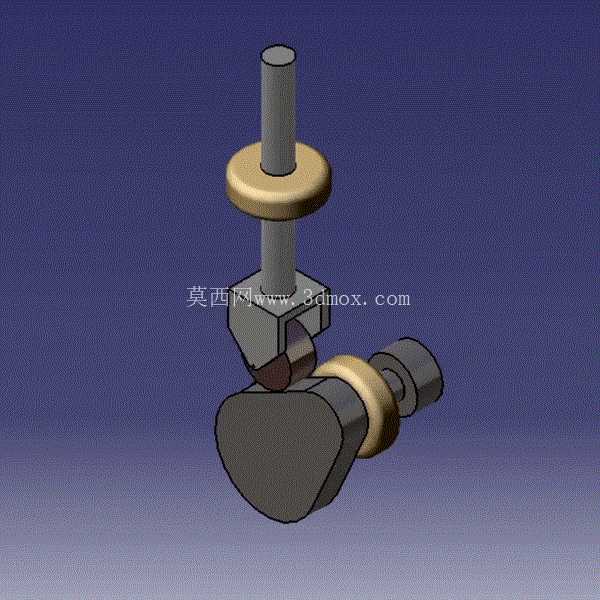

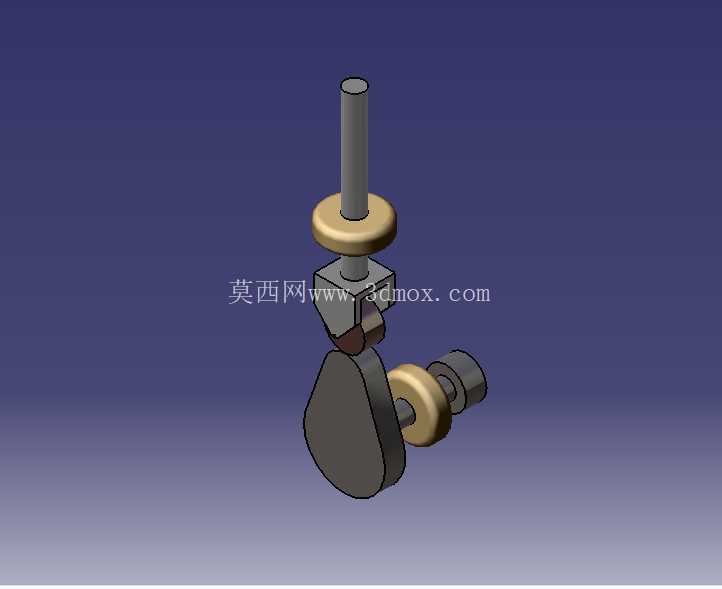

盘形凸轮与滚子从动件传动结构

　　在各类自动化生产线、轻工包装设备、内燃机配气机构以及流体控制阀组的传动链路里，这类盘形凸轮搭配滚子从动件的结构是实现旋转运动到直线往复运动转换的核心执行单元，区别于齿轮齿条、曲柄滑块的传动特性，它能通过定制的凸轮轮廓曲线，实现从动件端任意规律的位移、速度输出，不需要额外搭配复杂的电控程序就能完成预设的时序动作，在纯机械控制的设备里可靠性表现尤为突出。从实际使用场景来看，减压阀的压力调节端、自动机床的进给工位、印刷设备的递纸机构里都能见到同原理结构的身影，尤其是在需要严格保证动作时序、负载存在小幅波动的工况下，滚子结构的从动件能把凸轮与从动件之间的滑动摩擦转换为滚动摩擦，大幅降低接触位置的磨损量，延长整套机构的维护周期，相比尖底从动件的结构，它能承受更大的端部载荷，对接触面的加工精度要求也更适配常规量产的工艺水平。这套结构的设计逻辑始终围绕接触应力控制与运动轨迹精度两个核心展开，首先是凸轮基圆尺寸的确定，需要结合从动件的行程长度、压力角允许范围来划定边界，压力角过大会导致从动件出现卡滞、驱动力矩陡增的问题，设计时通常会把推程段的压力角控制在30度以内，回程段因为载荷较小可以适当放宽到70度左右，同时要保证凸轮轮廓的最小曲率半径大于滚子半径，避免运动过程中出现运动失真的问题。

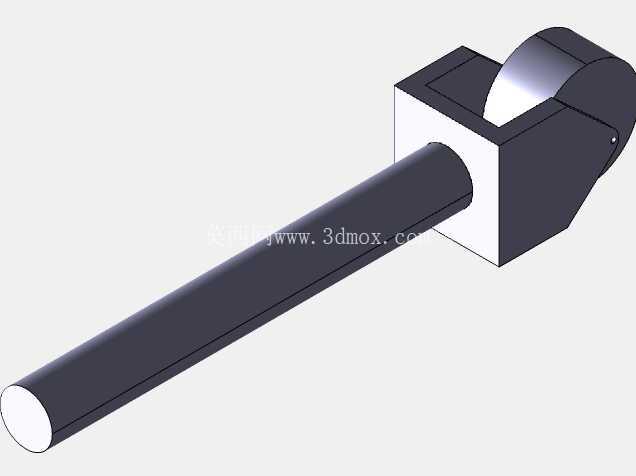

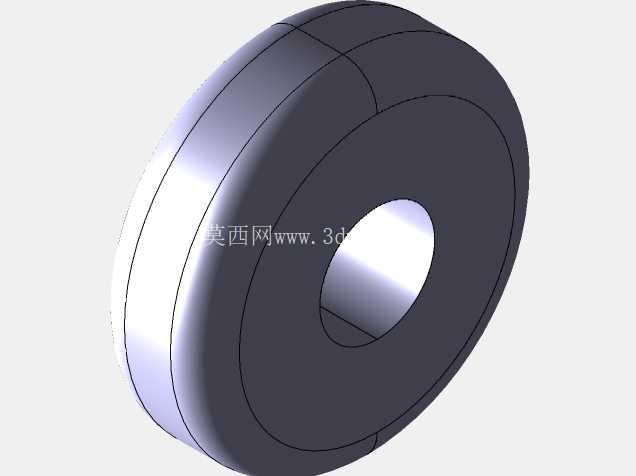

　　滚子部分的设计需要兼顾转动灵活性与结构强度，滚子与从动件杆端的销轴配合要选择合适的间隙，既要保证滚子能自由转动不出现卡涩，也要避免间隙过大导致从动件的运动轨迹出现额外偏差，销轴的固定方式需要考虑长期往复运动下的防松需求，通常会采用端部铆接或者卡簧定位的方式，防止设备运行过程中销轴脱出引发机构故障。从动件的导路部分需要预留足够的支撑长度，导路与从动杆的配合间隙要控制在合理范围，间隙过大会导致从动件运行过程中出现偏摆，加剧杆身与导路的磨损，间隙过小则会增大运动阻力，在温度变化较大的工况下还可能出现抱死的问题。

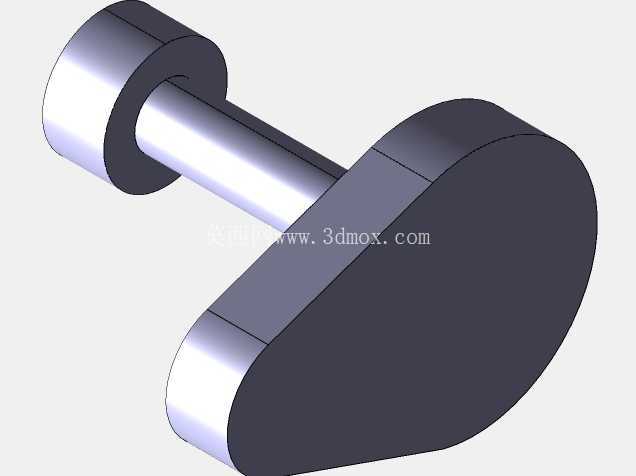

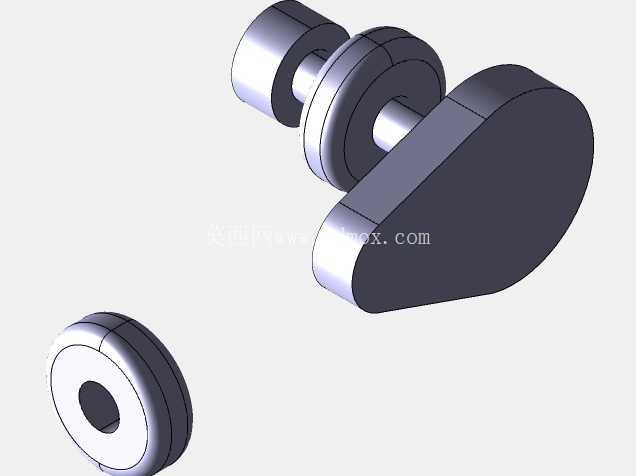

　　从安装边界来看，凸轮的安装轴需要保证足够的同轴度，轴端的轴向定位要可靠，避免凸轮运转过程中出现轴向窜动，导致滚子与凸轮轮廓的接触位置偏移，轻则加剧磨损，重则导致从动件行程达不到设计要求。整套机构的外形尺寸没有统一的固定标准，完全依托实际设备的安装空间、从动件行程需求、负载大小来调整，小规格的结构可以用在精密仪表的调节机构里，整体尺寸不过几厘米，大规格的结构可以用在重型锻压设备的送料工位，整体尺寸能达到数米。在建模过程中需要重点关注凸轮轮廓曲线的连续性，要保证曲线各段衔接位置没有尖点、曲率突变，否则实际加工出来的凸轮在运转到衔接位置时会产生明显的冲击与振动，不仅会产生较大的运行噪音，还会大幅缩短整套机构的使用寿命。

　　另外，滚子与凸轮轮廓的接触位置要始终保持相切状态，建模时需要通过配合约束模拟实际的接触关系，验证整个运动行程里有没有出现干涉、脱离的问题，尤其是在凸轮的回程段，要保证从动件的复位力足够，让滚子始终贴紧凸轮轮廓，避免出现从动件跳动导致的动作时序错乱。在实际选型应用时，还要考虑工况的润滑条件，高速运转的凸轮机构需要在接触位置设计润滑油路，或者采用自润滑的滚子材质，降低摩擦带来的温升与磨损，低速重载的工况则要重点校核凸轮轮廓面的接触疲劳强度，避免长期运行后轮廓面出现点蚀、剥落的问题，影响运动精度。
