M10规格服务器减振连接组件设计

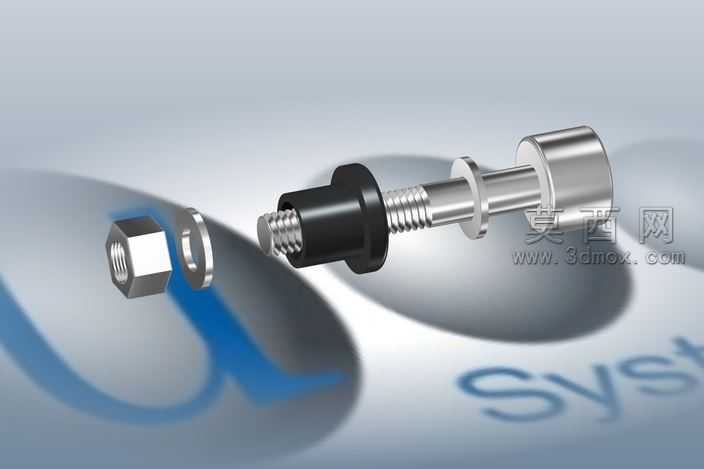

本作品为针对服务器机柜减振需求设计的M10规格连接组件，整体采用三维参数化建模方式完成，建模过程中严格遵循机械紧固件的尺寸公差规范，对螺栓杆部、六角螺母、弹性垫圈、减振衬套等各个零件的配合尺寸进行了精准约束，保证各部件装配后无干涉、配合间隙符合实际使用要求。渲染阶段采用了工业产品常用的写实渲染方案，金属材质部分分别赋予了不同的表面处理效果：螺栓、螺母、金属垫圈采用镀锌钝化的金属质感，调整了反射率与粗糙度参数还原真实五金件的哑光金属光泽，黑色减振衬套则赋予了耐油橡胶的材质属性，调整了漫反射颜色与凹凸贴图，还原橡胶件的细微表面纹理，背景采用渐变浅灰搭配投影效果，突出组件本身的结构层次。结构设计上，组件采用螺栓穿装配合六角螺母锁紧的基础形式，在螺栓中部增设了黑色橡胶减振衬套，衬套两侧设置金属限位挡圈，既可以通过橡胶材质的形变吸收服务器运行过程中产生的振动能量，避免振动直接传递到机柜安装面引发共振噪音，又能通过金属挡圈限制衬套的过度形变，保证连接结构的刚性与锁紧可靠性，配套的平垫圈可以分散螺母对安装面的压紧应力，避免安装面被压损。设计思路围绕服务器运行时的振动抑制需求展开，针对传统刚性紧固件无法缓冲振动的痛点，将减振功能集成到标准连接组件中，无需额外加装独立减振元件即可实现连接与减振的双重功能，整体结构简单紧凑，安装方式与标准M10螺栓组件完全一致，无需对现有服务器机柜的安装孔位进行改造即可直接替换使用，可有效降低服务器运行时机柜的振动幅度，减少振动引发的硬件连接松动、噪音过大等问题，适用于各类机架式服务器的安装固定场景。
