简约行政办公椅结构三维设计

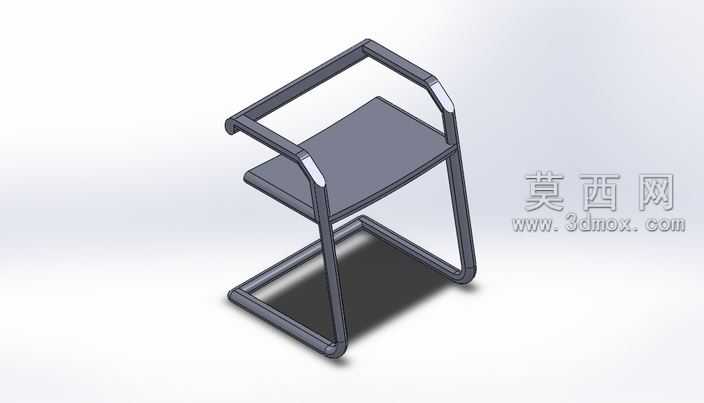

本作品为行政办公椅的局部结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自下而上的建模思路，先拆分椅身的各个独立构件再完成整体装配约束。首先针对椅身的金属支撑框架进行建模，通过草图绘制框架的弯折路径，采用扫掠特征生成连续的管状框架结构，框架的弯折处做了圆角过渡处理，避免尖锐棱角带来的安全隐患，同时保证框架线条的流畅感，框架底部采用一体式的回形底架设计，增大与地面的接触面积，提升座椅放置的稳定性。坐板部分采用薄板拉伸特征生成，边缘做了微小的倒角处理，模拟实际办公椅坐板的边缘封边结构，坐板与金属框架之间通过预设的装配约束完成定位，还原实际产品中坐板与支撑框架的连接关系。靠背上方的扶手框架与主支撑框架为一体化结构设计，建模时通过多段路径的连续扫掠实现，扶手的握持部位做了局部的加宽与圆角处理，提升倚靠时的触感舒适度。材质渲染阶段，金属框架赋予哑光磨砂金属材质，调整材质的反射率与粗糙度参数，还原钢制管材的哑光质感，避免过度反光造成的视觉突兀；坐板部分赋予深灰色哑光硬质塑料材质，模拟办公椅常用的PP塑料坐板的视觉效果，整体材质搭配偏向沉稳商务风格，契合行政办公场景的使用氛围。结构设计上摒弃了多余的装饰构件，采用极简的一体式弯折框架减少零部件数量，既降低了生产加工的工序复杂度，也便于后期的维护与部件更换，整体结构重心偏下，保证座椅在正常使用过程中不易发生侧翻，框架的受力路径经过优化，坐板承受的压力可以均匀传导至底部的支撑框架，提升整体结构的承重能力。建模过程中对各个构件的尺寸进行了参数化关联，可根据实际使用需求快速调整坐高、框架宽度等参数，适配不同身高的使用人群，也便于衍生出不同规格的同系列座椅产品。渲染阶段采用柔和的均匀布光，在模型下方添加柔和的投影效果，清晰展现各个构件的轮廓与结构层次，直观呈现座椅的整体造型与结构特点。
