六缸星形航空活塞发动机结构设计

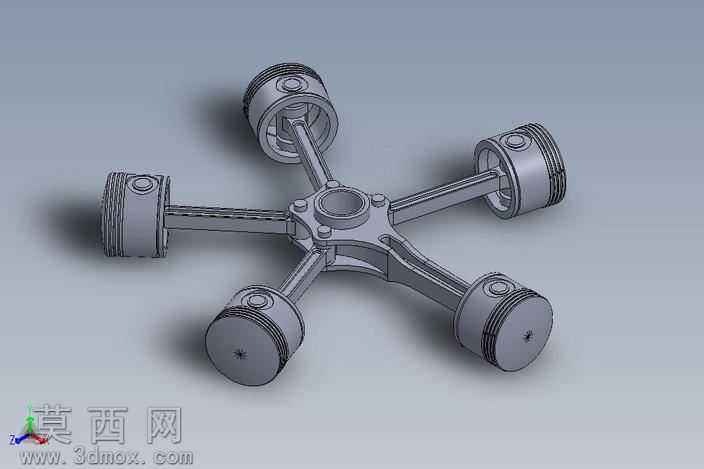

本作品为六缸星形布局的航空活塞发动机三维建模成果，整体采用中心辐射式排布设计，围绕中心曲轴座均匀分布六组活塞连杆组件，完美还原星形发动机经典的紧凑动力结构。建模过程中首先完成中心曲轴基座的参数化绘制，对基座上的连杆连接凸台、定位孔、加强筋结构逐一进行特征建模，保证各连接位的同轴度与位置精度符合机械设计规范。随后完成活塞部件的建模，对活塞环槽、活塞销孔、顶部燃烧室曲面进行精细化处理，还原活塞的真实结构细节，同时对连杆部件进行建模，分别完成连杆大头与曲轴的配合结构、连杆小头与活塞销的连接结构设计，保证各部件装配后无干涉。整体装配采用径向对齐约束，将六组连杆的大头端共同铰接在中心曲轴的偏心轴颈上，小头端分别对应连接各缸活塞，完整复现星形发动机运转时活塞带动连杆共同驱动中心曲轴转动的运动逻辑。材质渲染阶段，为所有金属结构件赋予哑光灰铸铁材质，调整材质的粗糙度与金属度参数，模拟航空发动机铸件的真实质感，同时对活塞环、轴销等运动部件赋予略深的金属材质，通过色彩深浅区分不同功能部件，提升模型的结构辨识度。设计过程中充分考虑星形发动机的结构特性，相比直列发动机大幅缩短了整机轴向尺寸，降低了迎风面积，适配航空航天领域对动力装置轻量化、紧凑化的使用需求，各部件的尺寸比例严格参考通用小型航空活塞发动机的参数设定，既保证了外观的还原度，也为后续的运动仿真、结构力学分析提供了准确的三维模型基础。
