径向星形活塞发动机装配结构设计

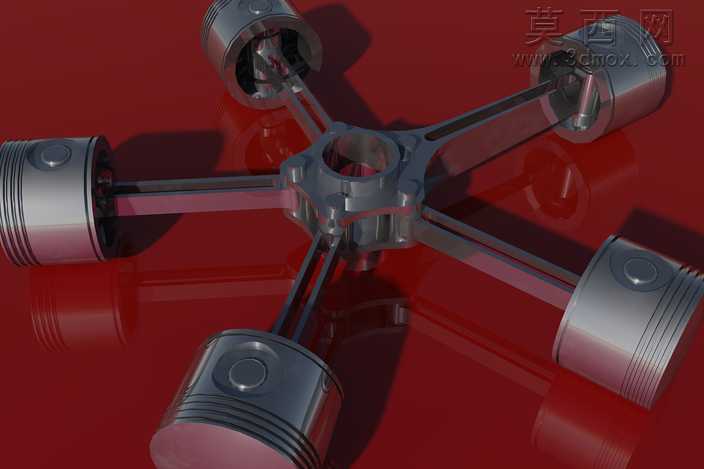

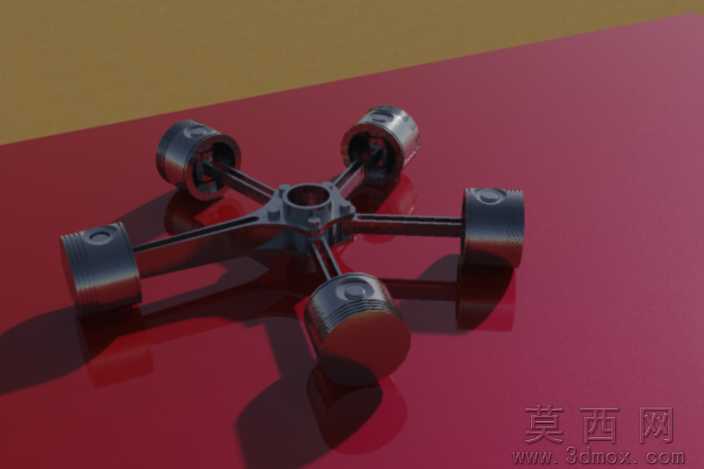

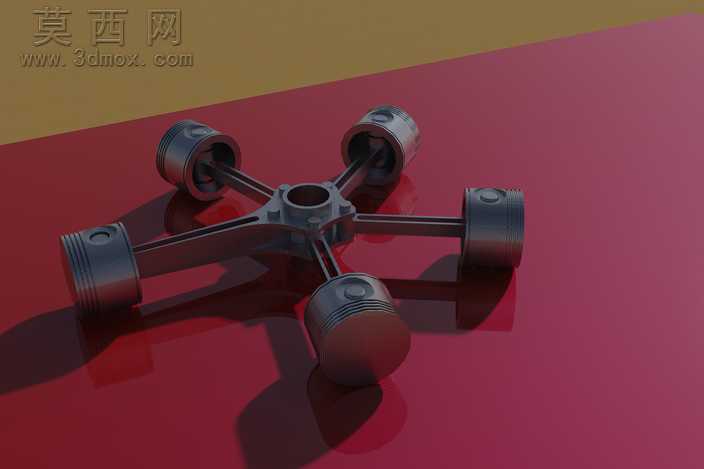

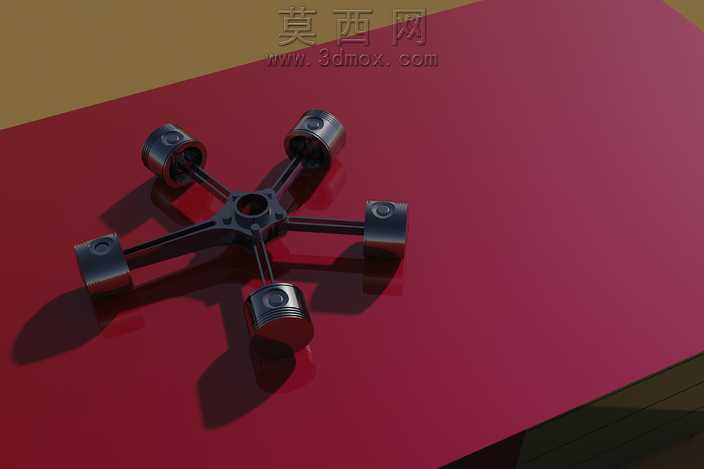

本作品为径向星形活塞发动机的完整装配三维设计，建模阶段围绕星形发动机的核心布局逻辑展开，以中央曲轴枢纽为中心，沿圆周径向均匀布置五组活塞连杆组件，还原了该类发动机气缸向外辐射的经典结构特征。建模过程中严格遵循机械装配的配合关系，先完成中央曲轴的基准建模，再依次构建连杆、活塞、气缸套等核心零件，确保各运动部件之间的同轴度、间隙配合符合实际内燃机的设计规范，所有零件的装配约束均按照实际发动机的运动逻辑设置，可直观呈现曲轴转动时带动连杆推动活塞做往复运动的完整工作过程。渲染阶段采用高反光暗红色哑光地面作为展示基底，金属部件分别赋予不同质感的材质：活塞主体采用磨砂铝合金材质，表面还原出活塞环的凹槽细节与轻微的使用质感；连杆采用抛光合金钢材质，边缘做倒角处理避免应力集中的结构特征清晰可见；中央曲轴枢纽采用铸铁质感的深灰色金属材质，突出核心承重部件的厚重感。灯光布置采用多组柔光光源从不同角度照射，既勾勒出金属零件的轮廓高光，又避免过度反光遮挡结构细节，阴影柔和自然，能够清晰展现各部件之间的连接关系与空间布局。设计思路上重点还原星形发动机相较于直列发动机的结构优势，即所有活塞围绕单根曲轴布置，大幅缩短了发动机整体轴向长度，结构更紧凑，同时径向对称的布局让曲轴受力更均匀，运转稳定性更强，建模时特意将各活塞设置在不同的行程位置，直观展现这类发动机各缸依次做功的工作状态，便于理解其动力输出的连续性原理。整体模型完整还原了星形发动机的核心机械结构，各零件细节到位，装配关系准确，既可以作为机械原理教学的直观演示载体，也可为相关动力装置的结构设计提供参考。
