CNC设备用双数字轴运动执行机构

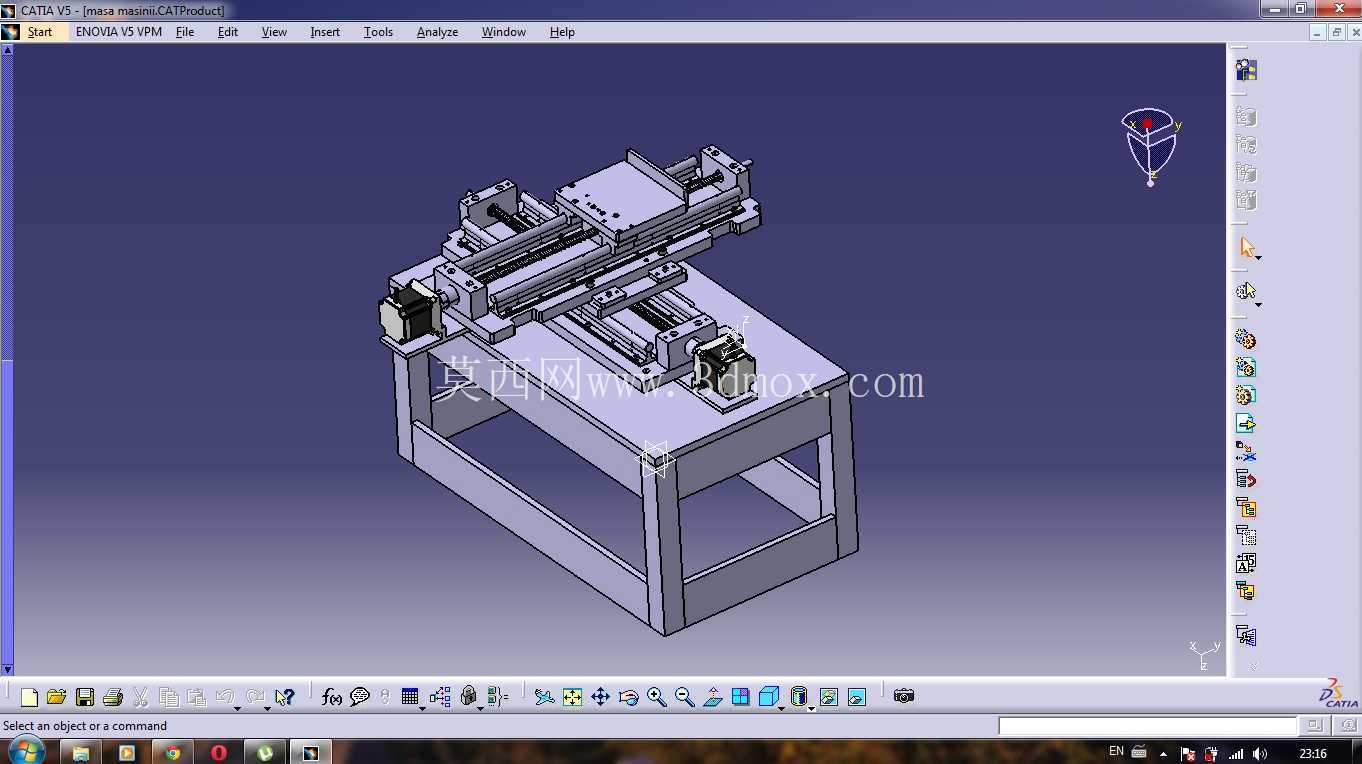

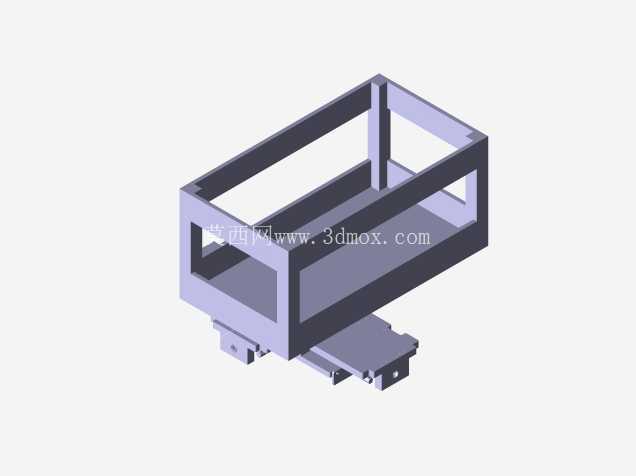

　　这套双轴运动执行结构，主要面向中小型CNC加工设备的平面进给场景设计，可覆盖小型零件铣削、点位涂胶、工件移栽等需要XY平面精准位移的作业需求，区别于大型龙门机床的重载轴系，这套结构更侧重中小负载下的快速响应与安装便捷性，适配桌面级、小型立式加工单元的布局要求。从结构布局来看，整套轴系采用下层Y轴、上层X轴的叠层布置方式，下层轴系固定在方管焊接的机架台面上，机架采用矩形钢管拼焊成型，台面预留轴系安装的基准加工面，焊接后经过时效处理再做平面铣削，避免长期使用出现应力变形影响轴系平行度。

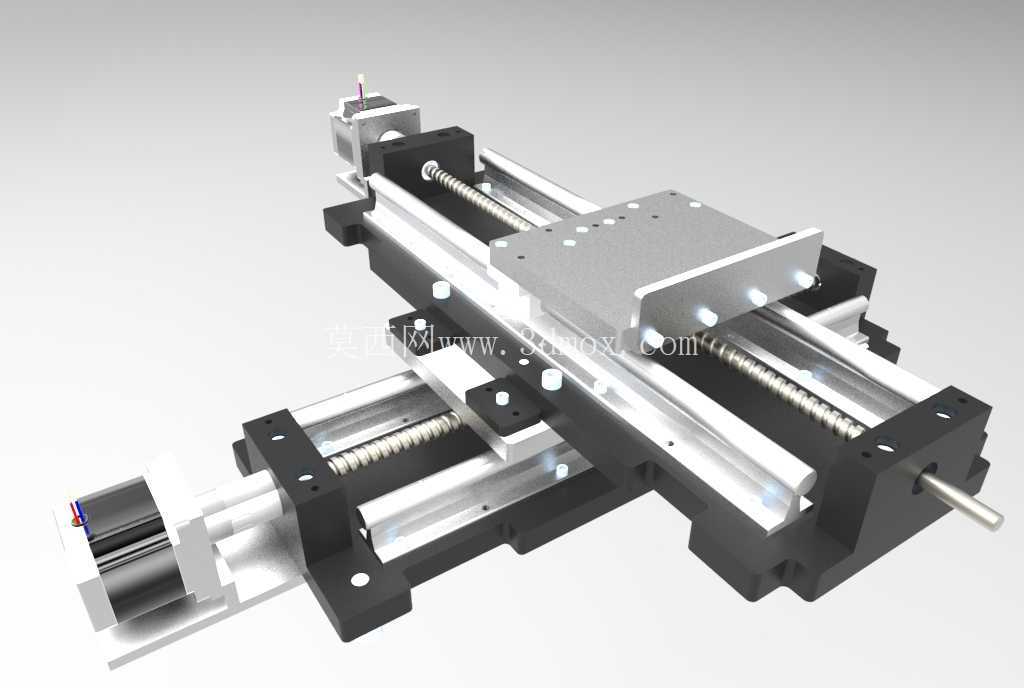

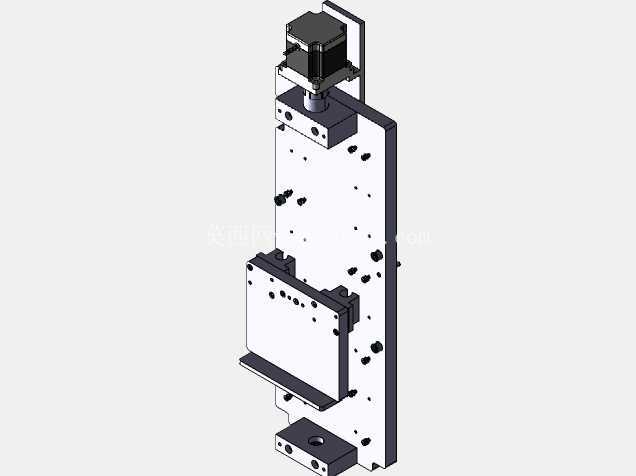

　　下层Y轴承担整个上层X轴及末端负载的纵向进给，采用双直线导轨副做导向支撑，搭配滚珠丝杠副做传动，导轨安装面与丝杠安装座在机架加工时一次装夹完成铣削，保证导轨与丝杠的平行度公差控制在0.02mm/1000mm以内，避免运行过程中出现卡滞、爬行问题。上层X轴横向布置在Y轴的滑台连接板上，滑台连接板采用整块铝合金铣削成型，既减轻运动部件的整体重量，降低Y轴传动的负载惯量，又能保证X轴安装面的平面度，X轴同样采用单导轨或双导轨导向搭配滚珠丝杠的传动形式，根据末端负载的大小可灵活更换不同规格的丝杠导程，需要快速点位移动的场景选大导程丝杠，需要高精度铣削进给的场景选小导程丝杠，适配不同的作业工况。

　　设计过程中重点考虑了安装边界的适配性，整套轴系连同机架的整体高度控制在普通操作人员站立操作的舒适区间，台面宽度与深度适配小型车间的工位布局，不需要额外做地基固定，放置在平整的硬化地面上调整水平即可投入使用，降低了设备部署的门槛。轴系的行程设置上，X轴与Y轴的有效行程可根据实际加工需求做模块化调整，导轨与丝杠的长度可在标准件系列内选配，不需要重新改动机架的主体结构，缩短了定制化调整的设计周期。传动端的伺服电机通过联轴器与丝杠直连，安装座预留了电机安装的定位止口，保证电机轴与丝杠的同轴度，减少传动过程中的径向跳动，同时电机侧预留了拖链安装的位置，所有动力线、信号线都可通过拖链规整布置，避免运动过程中线缆拉扯磨损。在实际使用场景中，这套双轴系统可作为独立的运动平台搭载不同的末端执行器，搭载高速电主轴即可完成小型五金零件、塑料件的铣削、钻孔加工，搭载点胶阀即可完成电子产品外壳的密封涂胶作业，搭载气动抓手即可完成生产线上的工件上下料移栽，适配多品类的轻载作业需求。结构设计时充分考虑了维护便捷性，导轨与丝杠的润滑注油嘴都布置在易操作的外侧位置，日常维护不需要拆解轴系护罩即可完成注油保养，导轨副配备了刮屑板，可阻挡加工过程中产生的切屑、灰尘进入导轨滚道，延长导向部件的使用寿命。

　　整套轴系的运动精度方面，在标准配置下重复定位精度可控制在0.01mm以内，满足大部分中小型零件的加工与装配作业要求，若有更高精度需求，可通过更换更高精度等级的导轨、丝杠，加装光栅尺做全闭环反馈来进一步提升精度，不需要改动主体安装结构。机架底部预留了调平脚杯的安装螺纹孔，部署时可通过脚杯调整台面水平度，抵消地面不平整带来的安装误差，避免轴系因安装倾斜导致的运动阻力增大、精度衰减问题。叠层布置的结构形式让整套系统的重心集中在机架下部，即使X轴滑台运行到行程端点，整体重心也不会超出机架的支撑范围，保证高速运动过程中的设备稳定性，不会出现晃动、倾覆的风险。
