车床尾座顶尖进给锁紧机构三维结构

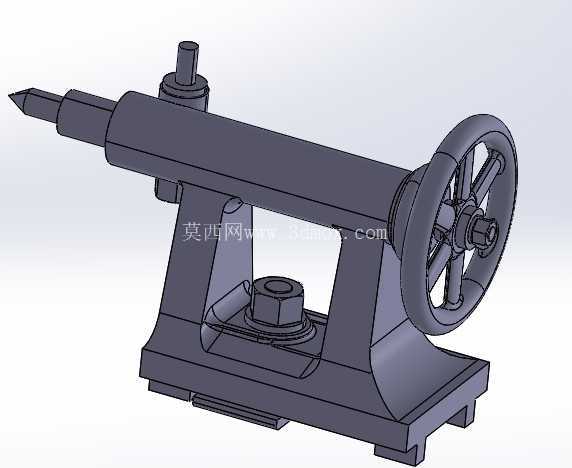

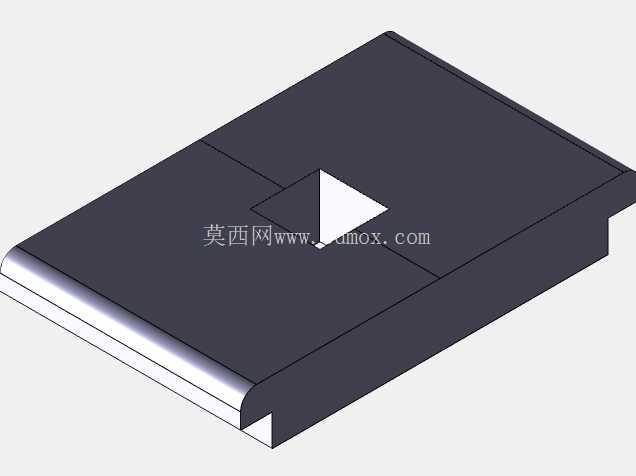

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件顶持、钻孔铰孔等工序载荷的核心配套部件，其结构刚性、进给精度直接决定了长工件加工的同轴度与切削稳定性。这套尾座结构的设计完全贴合卧式车床床身的安装接口，底部设置与床身导轨截面匹配的定位滑槽，安装时可沿床身导轨轴向滑移，适配不同长度工件的装夹需求，滑移到位后通过底部的压紧锁紧螺母实现与床身的刚性固定，避免重切削工况下尾座发生位移偏移。

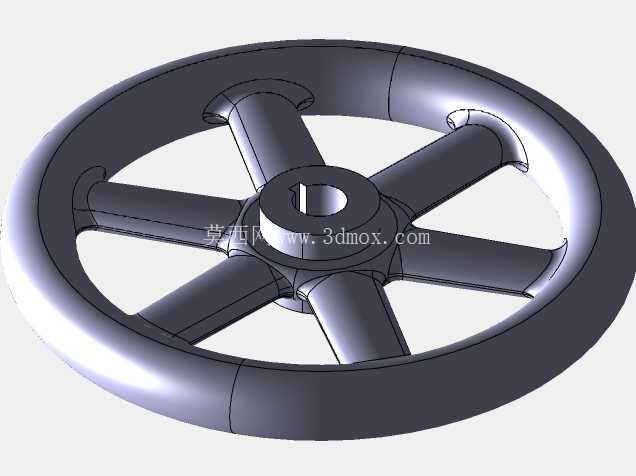

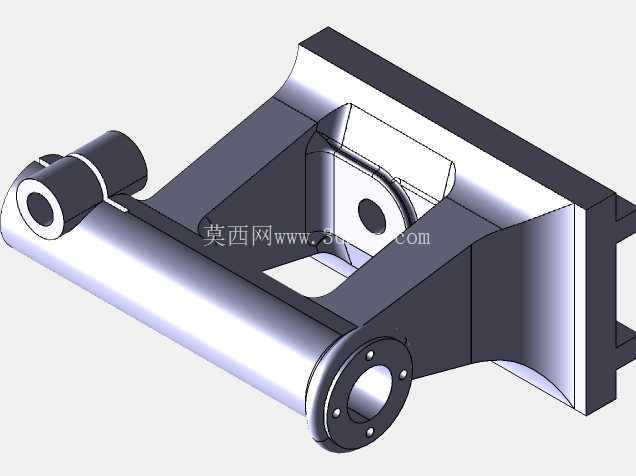

　　从功能布局来看，尾座主体采用箱型铸铁式支撑结构，内部加工有同轴的套筒安装孔，套筒前端安装莫氏锥度的活动顶尖，后端通过丝杠副与尾部的手轮连接，转动手轮即可带动套筒沿轴向做进给运动，实现顶尖对工件中心孔的顶持动作，或是带动安装在套筒锥孔内的钻头、铰刀完成孔加工进给。手轮采用辐条式结构设计，轮缘做滚花处理，操作人员转动时可获得足够的握持摩擦力，手轮与丝杠的连接位置设置有刻度环，可直观读取套筒的进给位移量，方便控制孔加工的深度尺寸。

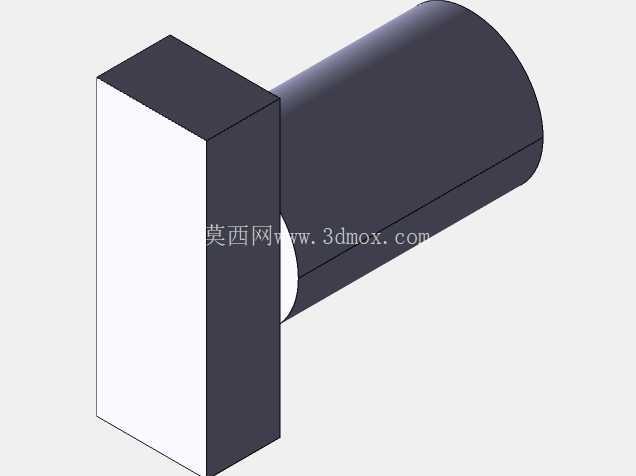

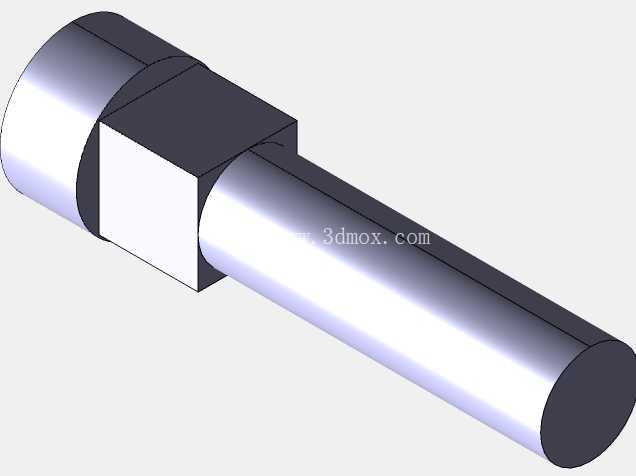

　　套筒的侧面开有轴向导向键槽，与主体安装孔内的导向键配合，限制套筒的周向转动自由度，保证进给过程中顶尖不会发生偏转，始终与主轴保持同轴。在主体上部设置有套筒锁紧机构，当顶尖顶持工件到位、或是孔加工进给至指定位置后，扳动锁紧手柄即可通过内部的压紧块将套筒抱死固定，避免切削过程中套筒受轴向切削力后退，影响加工精度。底部的锁紧机构采用T型螺栓配合压紧螺母的结构，T型螺栓嵌入床身导轨的T型槽内，拧紧螺母后可将尾座底座牢牢压合在床身导轨面上，锁紧力足够承受大切深、大走刀量下的轴向反作用力。

　　设计过程中，尾座中心高严格匹配对应型号车床的主轴中心高，保证顶尖安装后与主轴回转中心的同轴度误差控制在0.02mm以内，避免顶持工件时出现别劲、工件弯曲变形的问题。套筒的行程设计覆盖常规轴类零件的顶持伸缩量需求，同时预留足够的钻头安装进给行程，无需频繁调整尾座在床身上的位置即可完成多数常规长度孔的加工。主体支撑结构的筋板布局经过受力优化，在顶尖顶持力、切削径向力的共同作用下，主体的变形量控制在微米级，不会因刚性不足导致工件出现让刀、锥度误差。

　　实际装配时，尾座套筒与主体安装孔采用H7/h6的间隙配合，既保证套筒进给动作顺畅无卡滞，又不会因配合间隙过大导致顶尖晃动。丝杠与套筒内孔的螺纹采用梯形螺纹，传动效率适中，具备一定的自锁性能，即使不锁紧套筒，也能承受一定的轴向载荷不会自行后退。手轮的转动阻尼经过匹配调整，操作人员单手即可完成进给操作，转动过程无空程间隙，进给响应灵敏。在日常设备维护场景中，这套尾座结构的拆解十分便捷，松开前端的端盖即可将套筒从主体中抽出，方便清理内部的切屑、加注润滑脂，维护成本较低，适配普通卧式车床、数控车床的尾座改装与备件替换需求，可直接用于机床结构教学、机床改造设计的三维参考，也可作为同类尾座产品结构优化的设计参照。
