阀门检修用双头梅花扳手结构设计

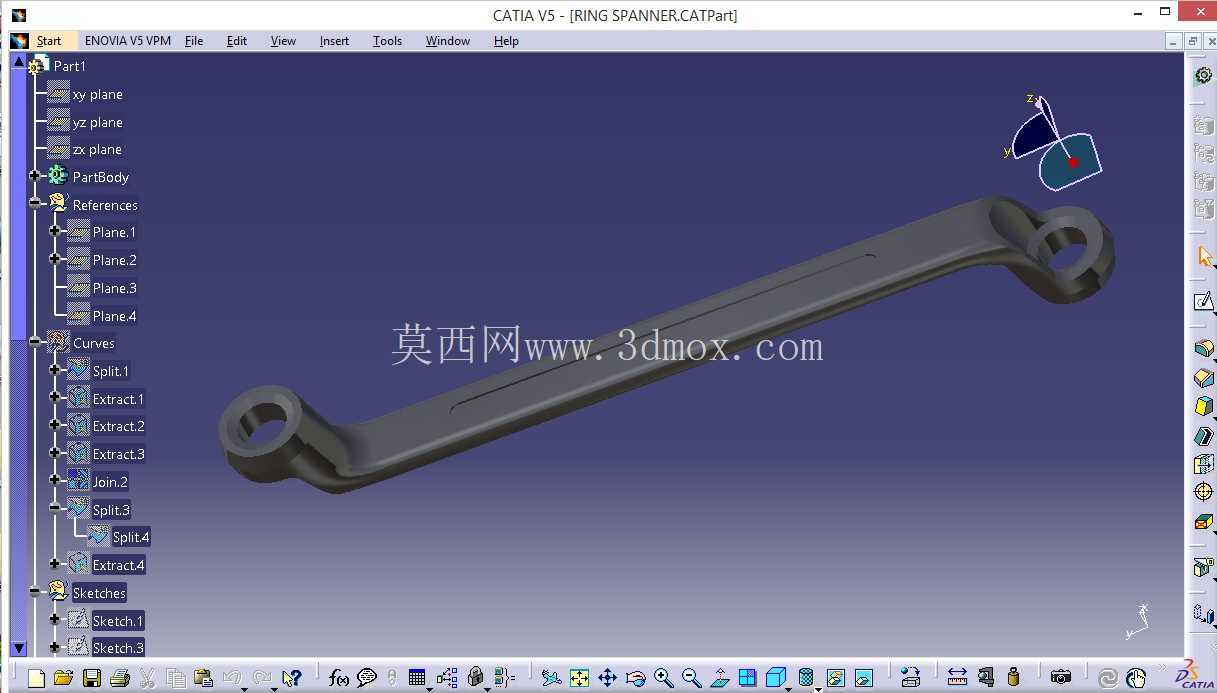

　　在工业管道阀门的日常运维、装配检修场景中，紧固件的拆装效率直接影响作业进度，尤其是减压阀、截止阀这类阀体连接部位的螺栓，往往处于空间受限的安装位置，普通开口扳手容易打滑脱落，无法施加稳定扭矩，这款双头梅花扳手正是针对这类工况做的结构适配。从实际使用场景来看，阀门井内、管廊架上的阀门安装位置通常操作空间狭窄，扳手的长柄弯折结构做了15度左右的偏移设计，既可以避开阀体周边的凸起管路、法兰加强筋，又能在转动时给手指留出足够的操作间隙，不会在扳动过程中卡滞或刮蹭阀体表面。

　　两端的梅花环采用12角内孔设计，能够适配公制标准的六角头螺栓，相比6角结构，每转动30度就可以重新卡合螺栓头，在小角度转动空间里也能完成紧固件的旋紧或拆卸，不会因为转动角度不足出现无法下扳手的情况。扳手主体的杆身做了纵向的加强筋结构，沿着杆身长度方向的凹槽设计并非装饰作用，而是在不增加整体壁厚的前提下提升杆身的抗扭刚度，当施加较大扭矩拆装锈蚀螺栓时，杆身不会出现明显的弯曲变形，同时还能适当降低整体重量，长时间手持作业不会产生过重的负重感。

　　两端的梅花环部位做了加厚处理，因为扭矩传递过程中，环孔与螺栓头的接触部位是应力集中区域，加厚的环壁可以分散接触应力，避免长期使用后环孔出现胀裂、棱角磨损的问题，环孔的内棱角做了微小的倒角处理，既可以快速对准螺栓头导向，又能减少棱角处的应力集中，降低崩裂风险。从安装边界来看，这款扳手的整体长度适配M8到M14规格的螺栓拆装，对应的扭矩范围覆盖阀门常规连接螺栓的拧紧力矩要求，不需要额外加接延长杆就可以达到所需的预紧力，弯折的头部可以深入到法兰面下方的凹陷位置，拆装那些被法兰盘半遮挡的螺栓，不需要完全拆除周边的管路附件就可以完成作业。在实际的阀门装配线上，这类扳手也是工位常用工具，相比活动扳手，梅花环的全包覆结构不会损伤螺栓头的棱角，对于表面做了防腐处理的螺栓，拆装过程中不会破坏镀层，避免后续使用过程中螺栓出现锈蚀卡死的问题。杆身的表面处理做了哑光氧化层，在潮湿的井下作业环境中可以起到一定的防锈作用，握持部位没有做额外的包胶，是因为维修现场经常会接触到油污、润滑脂，光滑的金属表面更容易擦拭清理，不会残留油污导致握持打滑。

　　设计过程中也考虑了受力的均匀性，两端梅花环的中心与杆身的中心线做了同轴度校准，扳动过程中力的传递沿着杆身轴线方向，不会出现偏载导致的扳手侧翻，作业时只需要施加垂直于杆身的力就可以稳定传递扭矩，不需要额外扶持头部对准螺栓，单人就可以完成狭窄位置的紧固件拆装作业。针对减压阀这类带有调节机构的阀门，拆装周边紧固件时，扳手的头部厚度做了减薄处理，可以伸入到调节手轮和阀体之间的狭小间隙里，不会因为头部过厚卡在手轮下方无法就位，这也是区别于普通重型梅花扳手的细节设计，更适配阀门类设备的检修场景。
