带挂钩扭转式圆柱螺旋弹簧结构设计

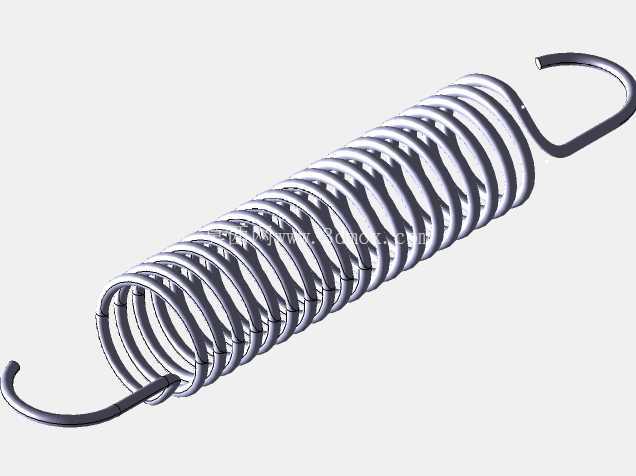

　　在日常机械结构的弹性元件选型与设计环节，带挂钩的圆柱螺旋扭转弹簧是应用场景极广的一类零件，这类零件不同于常见的压缩弹簧沿轴向承载载荷，它的核心受力方向是绕弹簧中心轴线的扭矩，依靠簧丝的扭转变形来储存或释放弹性势能，两端的挂钩结构是这类弹簧区别于其他扭转弹簧的核心特征，主要作用是将弹簧与相邻的传动、复位构件直接连接，省去额外的连接座加工工序，在很多空间受限的装配场景里，这种集成挂钩的结构能大幅压缩整体安装空间。

　　从实际应用场景来看，这类带挂钩的扭转弹簧覆盖了从民用五金到工业设备的诸多领域，小到日常使用的晾衣夹、门把手复位结构，大到工业减压阀的阀芯复位机构、自动化设备的翻盖复位组件、园林工具的操作手柄回位结构，甚至部分小型农机的操纵杆复位单元，都能见到这类弹簧的身影。以减压阀配套的复位弹簧为例，它需要在阀芯受介质压力产生位移后，提供稳定的反向扭矩，保证阀芯在压力回落时能精准回到初始密封位置，这就对弹簧的扭矩输出线性度、疲劳寿命、挂钩连接强度都提出了明确要求。

　　在设计这类弹簧的三维结构时，首先要明确的是安装边界的约束条件，不能只孤立绘制簧丝的螺旋部分。首先要确认的是弹簧的有效圈数，有效圈数直接决定了弹簧的刚度——也就是单位扭转角对应的输出扭矩，有效圈数越多，相同线径下的弹簧刚度越低，能提供的变形角度越大，但对应的轴向安装长度也会更长，需要匹配安装腔的轴向尺寸。簧丝直径的选择要结合承载扭矩计算，线径越粗，弹簧的抗扭强度越高，但成型难度也会相应提升，尤其是两端挂钩的弯折位置，是整个弹簧的应力集中点，设计时需要在弯折处做足够的圆角过渡，避免弯折半径过小导致簧丝内部产生微裂纹，在后续交变载荷作用下出现断裂失效。

　　两端挂钩的结构设计是整个建模过程中需要重点考量的部分，挂钩的伸出角度要匹配装配时的受力方向，避免弹簧安装后出现初始偏载，导致工作过程中簧圈出现蹭磨、卡滞的问题。挂钩的弯折长度要根据与之配合的构件连接孔或者卡槽尺寸确定，既要保证连接后不会出现松脱，也要避免长度过长导致弹簧工作时挂钩与相邻构件产生运动干涉。建模时需要注意，簧丝在螺旋段到挂钩段的过渡区域，要保证曲率连续变化，不能出现生硬的直角转折，否则在做有限元应力分析时，该位置会出现明显的应力奇异点，实际生产出来的零件也会在该位置提前失效。

　　从外形尺寸的匹配角度来说，弹簧的中径尺寸要适配安装位置的导向轴或者安装腔内径，如果是套在销轴上使用的扭转弹簧，弹簧内径要比销轴直径大出合理的配合间隙，一般控制在簧丝直径的10%左右，间隙过小会导致弹簧扭转时与销轴产生摩擦，不仅会磨损簧丝表面，还会导致实际输出扭矩出现波动，影响整个机构的动作精度；间隙过大则会导致弹簧工作时出现偏心晃动，长期运行会造成簧圈受力不均，缩短使用寿命。弹簧的自由长度要结合安装后的预扭角度确定，预扭角度的设置是为了消除机构的装配间隙，保证弹簧在初始安装位置就有足够的初始扭矩，避免机构出现空行程，但预扭角度不能超过弹簧许用扭转角的30%，否则会导致弹簧长期处于高应力状态，出现应力松弛，扭矩输出衰减过快。

　　在结构细节处理上，簧圈的节距设计也需要注意，扭转弹簧的簧圈在自由状态下一般是紧密贴合的，但在承受扭矩时，簧圈会出现沿轴向的轻微伸长，所以设计时要保证相邻簧圈之间在最大工作扭转角下不会出现过度挤压，避免簧圈之间的摩擦影响扭矩输出。弹簧的两端支撑面如果是与安装腔端面接触的结构，需要将端部的簧圈做并紧磨平处理，保证弹簧安装后端面与轴线垂直，避免工作时出现偏斜。如果是挂钩直接悬空受力的结构，则要重点校核挂钩根部的弯曲应力，因为该位置同时承受簧丝传递的扭矩和挂钩受到的拉力，是整个零件最容易失效的位置，必要时可以在挂钩根部做局部加粗或者增加过渡圆弧，降低应力集中系数。

　　实际建模过程中，还要考虑后续生产的工艺性，比如挂钩的弯折方向要符合弹簧绕制设备的加工方向，避免设计出无法一次成型的复杂弯折结构，增加不必要的加工工序和成本。簧丝的螺旋升角要匹配线径和中径的比例，升角过大会导致弹簧扭转时轴向分力过大，增加两端挂钩的额外负载。对于需要做表面处理的弹簧，比如镀锌、喷塑处理，建模时不需要预留涂层厚度，但在尺寸标注时要注明表面处理的厚度要求，避免成品尺寸超差。

　　这类弹簧在装配时，一般需要先将一端挂钩卡入固定构件的卡槽内，然后将弹簧扭转到预设的预扭角度，再将另一端挂钩卡入运动构件的连接位置，整个装配过程中要避免过度扭转超过弹簧的弹性极限，导致弹簧产生永久变形。在后续的维护过程中，如果发现弹簧出现扭矩衰减、挂钩变形或者簧丝断裂的情况，需要更换同参数的弹簧，不能随意用线径、圈数不符的弹簧替代，否则会导致整个机构的动作逻辑失效，比如在减压阀中使用的复位弹簧，如果更换的弹簧刚度偏大，会导致阀门开启压力偏高，介质流通不畅；如果刚度偏小，则会导致阀门关闭不严，出现介质泄漏的问题。

　　从三维建模的细节还原角度来说，模型需要准确呈现簧丝的螺旋走向、两端挂钩的弯折角度和圆弧过渡，不能简化掉过渡区域的曲率变化，否则后续做机构运动仿真时，会出现干涉检查误判，也无法准确模拟弹簧在工作过程中的应力分布情况。对于需要做3D打印验证的设计，还要注意簧丝的最小直径要符合打印工艺的成型精度要求，避免打印出来的簧丝出现断裂、变形的问题，影响验证结果的准确性。
