充电式电动工具锂电池包结构设计

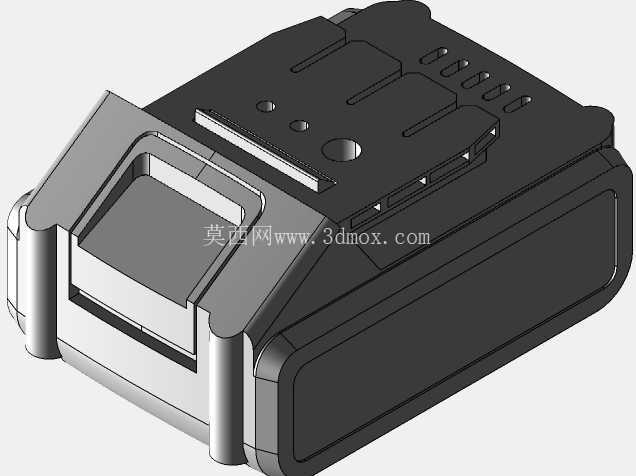

　　在手持电动工具的实际作业场景里，动力供给的稳定性、便携性直接决定了现场施工的效率，尤其是无绳化的充电钻、冲击起子这类手持设备，电池包作为核心的动力载体，需要同时兼顾结构强度、安装适配性、握持手感与供电可靠性。这款电池包的结构设计，完全围绕手持电动工具的实际使用工况展开，首先从安装适配逻辑来看，顶部的插接结构完全匹配对应型号电动工具的电池仓接口，插接导向槽做了大角度的导入倒角，现场更换电池时不需要刻意对准，盲插即可完成对位，卡扣结构采用弹性钢片内嵌的设计，卡接到位后会有清晰的触感反馈，避免作业过程中因为设备震动出现电池松脱断电的情况。

　　从外形尺寸的边界设计来看，整体轮廓做了多段式的圆弧过渡，没有尖锐的棱角，一方面是避免携带、安装过程中刮擦操作人员的手部或者工装表面，另一方面圆弧过渡的外壳结构在跌落工况下能够更好的分散冲击力，相比直角结构的外壳，抗跌落开裂的性能提升明显。电池包的握持区域做了内凹的防滑曲面，操作人员单独拿取电池更换时，手指能够自然贴合曲面，即使手上沾有油污或者施工粉尘，也能稳定握持不会打滑。外壳表面的加强筋布局没有采用传统的满布筋位设计，而是根据受力仿真的结果，在卡扣受力点、电芯支撑位、跌落冲击点对应的外壳内壁布置定向加强筋，既保证了外壳的结构强度，又尽可能控制了外壳的壁厚与整体重量，降低操作人员长时间持握设备的手部负荷。

　　顶部的散热槽布局经过了实际工况的验证，槽孔的方向顺着设备作业时的空气流动方向布置，当电动工具高负载作业时，电芯充放电产生的热量能够顺着槽孔快速散出，避免热量在电池包内部积聚导致电芯过热触发保护，同时槽孔的宽度做了严格控制，能够阻挡施工过程中常见的金属碎屑、木屑、粉尘进入电池包内部，避免内部电路出现短路风险。外壳的拼接缝采用了错位止口设计，拼接缝隙不在同一平面上，雨天户外作业或者施工环境有飞溅水渍时，水渍不会直接顺着缝隙渗入电池包内部，满足基础的防泼溅要求，适配装修、工地、户外维修等复杂的作业场景。

　　从内部结构的设计思路来看，电芯的固定支架采用了分格限位的结构，每一颗电芯都有独立的限位腔室，电芯之间预留了均匀的散热间隙，避免电芯之间热量互相传导积聚，支架与外壳内壁之间预留了缓冲间隙，填充有缓冲泡棉，当电池包发生意外跌落时，缓冲结构能够吸收大部分冲击能量，避免电芯受到直接撞击出现变形、漏液的风险。输出电极的接触片采用了镀金的弹性铜片，多次插拔后依然能够保持稳定的接触压力，不会因为接触电阻过大导致供电时出现发热、压降过大的问题，电极周边设计有绝缘挡墙，即使安装过程中出现对位偏差，也不会出现电极短路的情况。

　　这款电池包的尺寸边界完全适配对应系列电动工具的安装仓，安装后不会突出设备本体过多，避免作业时电池包磕碰墙面、工件造成损坏，底部的平面设计能够让电池包平稳直立放置在工作台面，临时更换电池时可以随手放置，不会出现滚动滑落的情况。整体结构没有多余的装饰性设计，所有的外形特征、结构布局都围绕实际使用中的可靠性、易用性展开，不管是批量生产时的注塑成型工艺性，还是后期使用中的维护便利性，都在结构设计阶段做了充分考量，比如外壳的卡扣连接结构不需要额外的螺丝固定，后期需要拆解维护电芯或者保护板时，只需要用专用工具撬开卡扣即可，不需要破坏外壳结构，降低了后期的维护成本。在实际的选型适配过程中，结构工程师可以直接基于这个三维模型核对安装接口尺寸、外形边界，不需要重复测绘，能够大幅缩短电动工具配套电池的开发周期，也可以作为同类型动力锂电池包结构设计的参考案例，根据不同的电芯规格、设备接口要求做针对性的调整优化。
