带加热功能多通机油滤清器三维设计

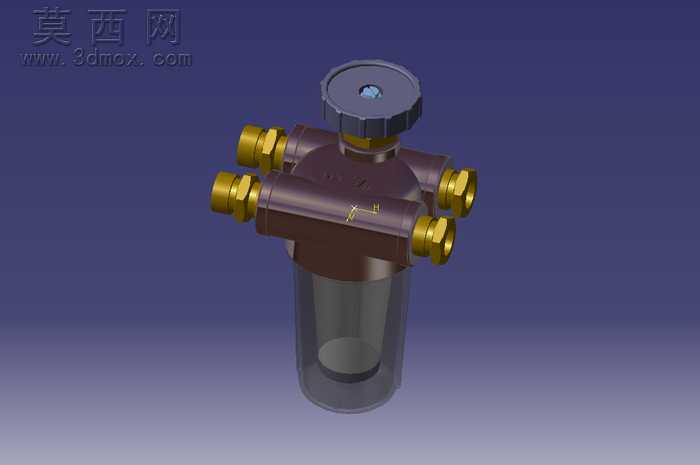

本模型为带加热功能的多通接口机油滤清器，采用三维参数化建模完成整体结构设计，建模过程中先对滤清器的整体功能需求进行拆解，将整体结构分为顶部调压模块、多通阀体模块、中部过滤腔体、下部储油滤筒四个核心部分逐一构建。建模阶段严格遵循机械装配的尺寸配合逻辑，顶部的旋钮式调压端采用回转体特征建模，表面做防滑纹理的细节刻画，旋钮中心设置泄压指示结构，还原实际产品的调压操作交互逻辑。中部的多通阀体采用异形实体拉伸结合布尔运算完成流道构建，四个侧向的外螺纹接头分别对应进出油的不同通路，螺纹特征采用标准化螺旋扫描生成，接头端面做密封倒角处理，还原工业管路连接的密封设计细节；阀体表面做哑光深色金属材质赋予，模拟铸钢阀体的喷砂氧化质感，表面的标识刻度采用浮雕特征贴合阀体曲面，还原产品的标识设计。下部的透明滤筒采用透明亚克力材质参数设置，调整材质的折射率与透光率，渲染时呈现半透明的可视效果，可直观展示内部滤芯的安装位置与油液的存储空间，滤筒与上部阀体的连接部位做密封卡槽的结构设计，还原实际产品的快拆密封逻辑。模型渲染阶段采用三点布光方案，主光源从侧上方照射突出阀体的金属质感，辅助光源补光弱化暗部死黑，背景采用渐变深蓝色调突出产品主体，材质区分上对金属接头做黄铜金属材质赋予，调整金属粗糙度与反射参数，呈现黄铜接头的机加工金属光泽，与深色阀体形成明确的材质区分。设计过程中充分考虑机油滤清器在低温工况下的使用需求，集成油液加热功能模块，可在低温环境下对进入滤清器的机油进行预热，降低机油粘度提升过滤效率，多通路的接口设计可同时适配多条油路的过滤需求，无需额外加装分流阀件，简化动力系统的管路布局。整体模型的结构完全参照实际工业产品的装配逻辑构建，各部件之间的配合间隙、连接结构均符合机械设计的规范要求，可用于动力系统的油路布局仿真、滤清器产品的结构展示以及相关教学演示场景。
