小型污水处理成套设备三维设计

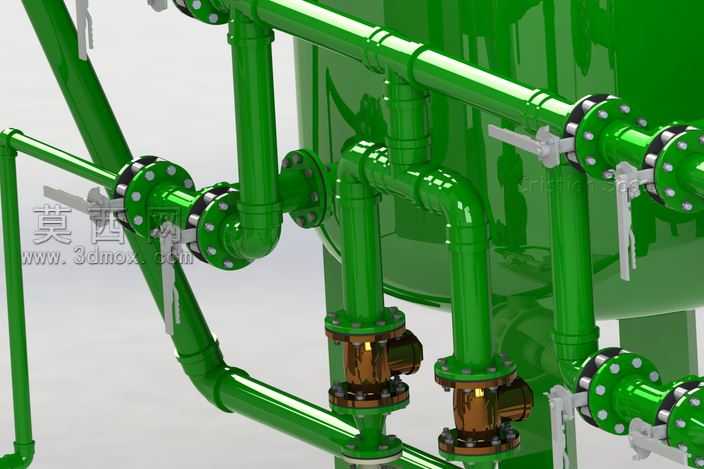

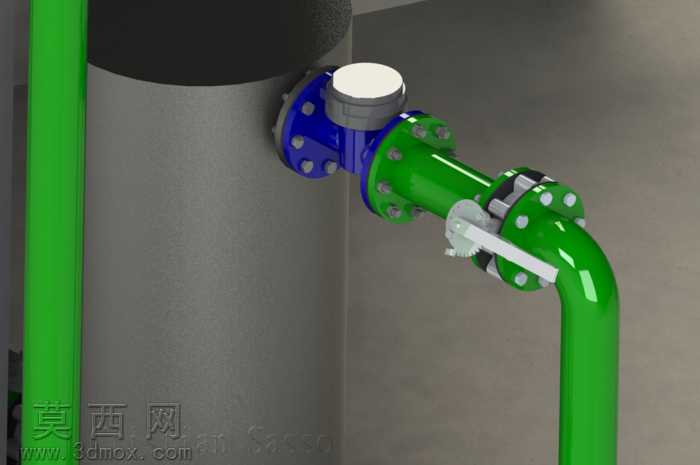

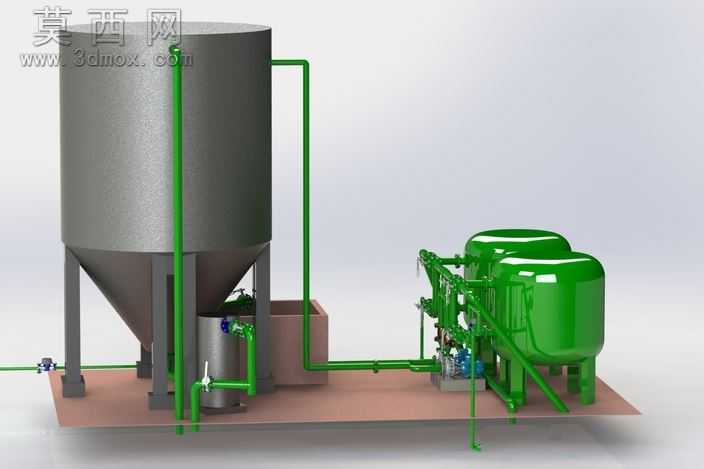

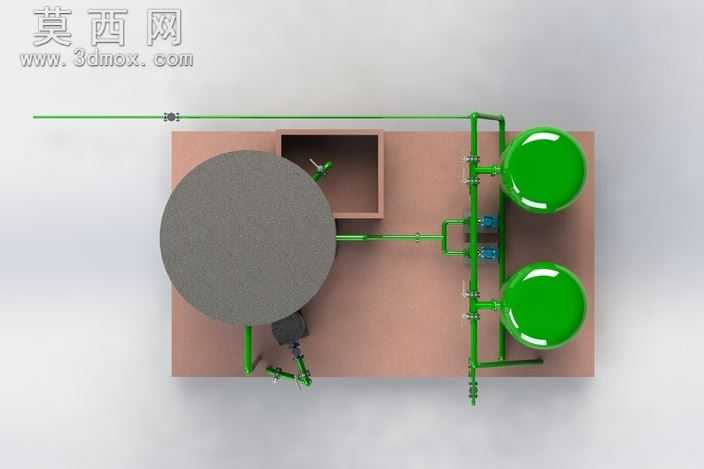

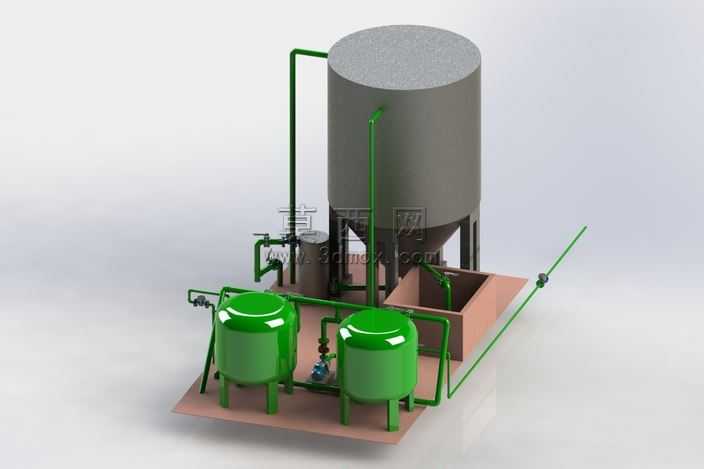

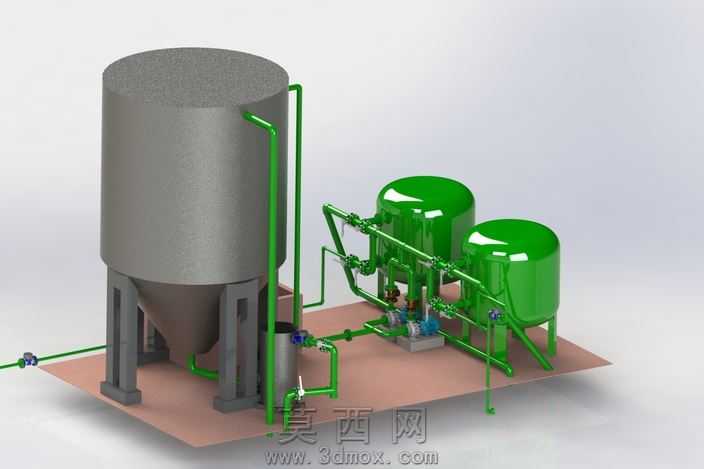

本套三维模型为处理量约10立方米每小时的小型污水处理成套设备，整体采用SolidWorks等三维建模软件完成全参数化设计，所有零部件均按照实际工业生产标准进行1:1比例建模，完整还原了设备的真实结构与装配关系。模型主体包含一座立式锥底原水储料罐、两座卧式承压过滤罐体、配套输送泵组、全流程管路系统以及集成安装底座，各部件之间的装配约束完全符合实际安装逻辑，可直接用于工程出图、装配模拟与方案演示。材质渲染方面，储料罐采用哑光深灰色金属材质模拟碳钢防腐罐体外观，过滤罐体采用亮面绿色烤漆材质还原工业水处理设备的常用涂装效果，管路采用同色系绿色硬质管材材质，泵体与底座分别采用金属灰与哑光棕粉色地坪材质，整体渲染效果贴近真实工业场景，光影过渡自然，各部件材质区分清晰，能够直观展现设备的外观形态与布局。结构设计上，锥底储料罐通过型钢支架架空布置，便于底部排污与管路连接，两座过滤罐体并联布置在底座右侧，通过绿色管路与储料罐、泵组依次连通，管路上预留了阀门、仪表的安装位置，泵组设置在两座过滤罐之间的底座区域，整体布局紧凑合理，管路走向流畅无干涉，既满足水处理工艺的流向要求，也兼顾了设备安装维护的操作空间。设计过程中充分考虑了小型污水处理站的落地需求，所有部件的尺寸、连接方式均参考成熟的水处理设备规范，模型可拆解为独立零部件进行结构优化，也可直接导入仿真软件进行流体、力学性能分析，能够为环保设备研发、方案展示、教学演示提供可靠的三维数字基础。
