汽车门饰A级表面狗屋结构设计

　　在汽车内饰件的结构开发流程中，门饰板作为乘员高频接触的外观覆盖件，其背面的安装固定结构设计一直是平衡外观质量与装配可靠性的核心难点，狗屋结构正是为解决这一矛盾诞生的典型集成式安装结构。日常整车装配场景里，门饰板需要通过背面的安装点位与车门内钣金完成定位、卡扣连接，传统分散式的安装柱设计，很容易在注塑成型过程中因为局部壁厚不均、收缩差异，在门饰板的外观A面形成缩痕、亮印等外观缺陷，直接影响内饰件的外观评审通过率，而遵循A级表面设计规则开发的狗屋结构，能够在保证安装强度的前提下，最大程度降低结构对外观面的成型影响。

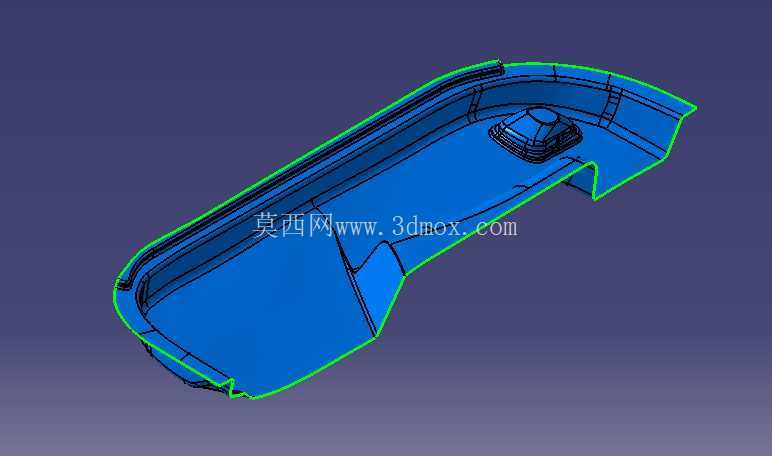

　　从实际功能来看，这类集成式狗屋结构并非单一的安装凸台，而是将卡扣安装座、定位柱、局部加强筋、走线限位结构整合在同一区域的凸起结构，整体沿着门饰板的型面走势做随形设计，结构的外边缘与门饰板本体的过渡全部采用渐变式壁厚设计，避免出现壁厚突变的情况。在结构设计阶段，首先需要匹配车门内钣金上的安装孔位坐标，确定狗屋的核心安装基准点，再根据门饰板A面的曲率走势，反向推导狗屋的根部壁厚，通常狗屋与本体连接的根部壁厚会控制在本体壁厚的0.6倍以内，同时在根部做周圈的火山口减胶处理，从成型根源上减少外观面的收缩风险。

　　安装边界层面，狗屋的整体凸起高度需要匹配车门内钣金与门饰板背面的间隙值，既要保证卡扣安装后有足够的卡接深度，避免车辆行驶过程中出现门饰板松动、异响的问题，也要控制凸起高度不与车门内部的玻璃升降器、门锁机构、线束等部件产生运动干涉。结构内部的卡扣安装孔需要匹配对应型号的门饰板卡扣尺寸，预留合理的安装导向斜角，降低总装车间的装配难度，同时在卡扣孔周边设计十字形或者米字形的加强筋，提升安装点的抗冲击强度，避免装配或者日常使用过程中出现安装座开裂的问题。

　　设计思路上，这类狗屋结构完全围绕A级表面的质量要求展开，所有的加强筋都不会直接连接到A面的背部，而是通过环形的过渡基座分散筋位的收缩应力，筋位的厚度也严格控制在本体壁厚的0.4倍以内，筋位的端部做斜度减薄处理，减少局部材料堆积。同时狗屋的整体轮廓做随形的圆角过渡，避免应力集中，也能优化注塑过程中的材料流动路径，减少填充不满、困气等成型缺陷。在实际项目验证阶段，这类结构需要通过模流分析验证A面的缩痕指数，通常要求缩痕指数控制在2%以内，才能保证最终量产件的外观质量满足整车的内饰评审标准，同时还要通过拉拔力测试、高低温环境测试，验证安装点的强度可靠性，确保在整车全生命周期内，门饰板不会出现安装失效的问题。

　　不同于其他工业产品的安装结构，汽车门饰的狗屋结构需要同时兼顾外观、强度、装配、成本等多维度的要求，不能单纯为了提升强度盲目增加结构壁厚或者筋位数量，每一处结构细节都需要平衡成型质量与机械性能的关系。在三维建模过程中，需要严格遵循A面的偏移规则，保证狗屋与本体的连接曲面顺滑，没有突兀的折角，同时所有的安装特征都要与车门钣金的数模做间隙面差分析，预留足够的公差调整空间，避免因为零部件制造公差导致装配困难。对于结构工程师而言，这类狗屋结构的设计水平，直接体现了内饰件结构开发的细节把控能力，也是汽车内饰结构设计中必须掌握的典型结构方案。
