汽车前桥转向节臂结构设计

　　在商用车与乘用车的底盘转向系统开发中，前转向节臂是连接转向拉杆与转向节的核心传力构件，其结构合理性直接决定转向操作的响应精度、行驶过程中的方向稳定性以及底盘部件的疲劳寿命。日常整车行驶场景里，驾驶员施加在方向盘上的转向力矩，经过转向器放大后通过转向横拉杆传递到转向节臂，最终带动轮毂绕主销轴线转动，实现车轮的转向动作，这一过程中转向节臂需要承受来自路面的冲击载荷、转向时的横向力矩以及制动过程中的附加弯矩，对结构强度和刚度的要求极高。

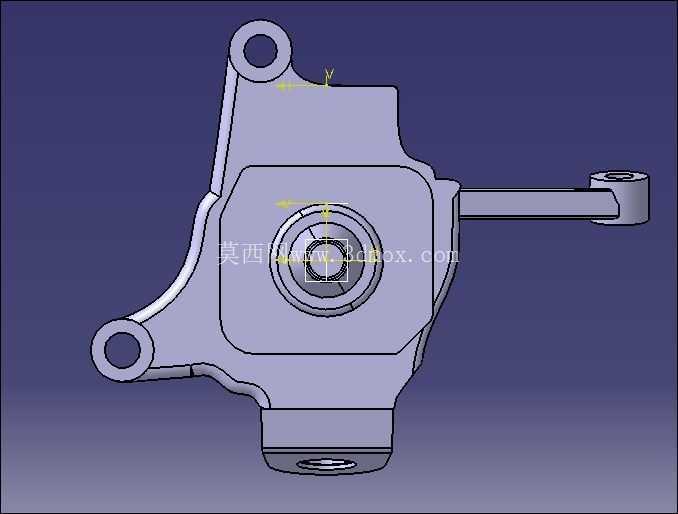

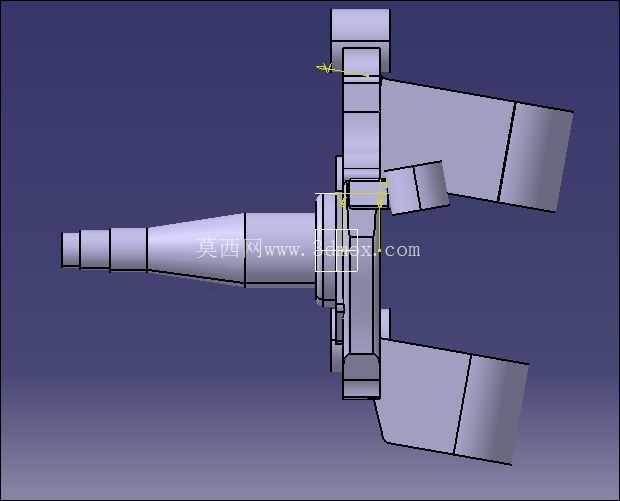

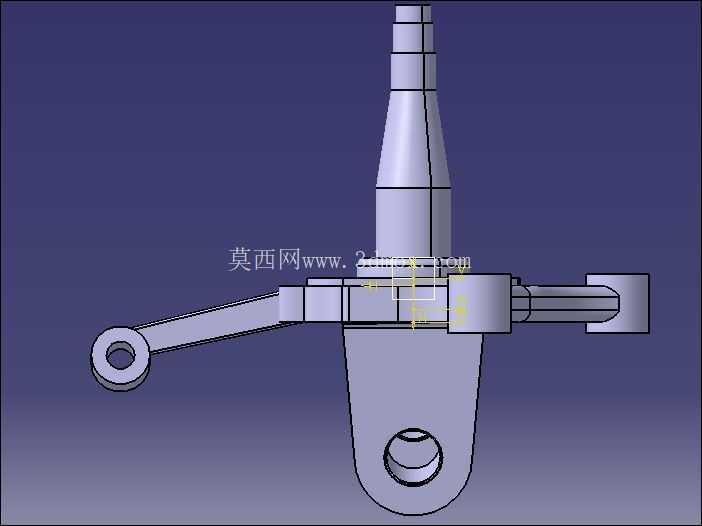

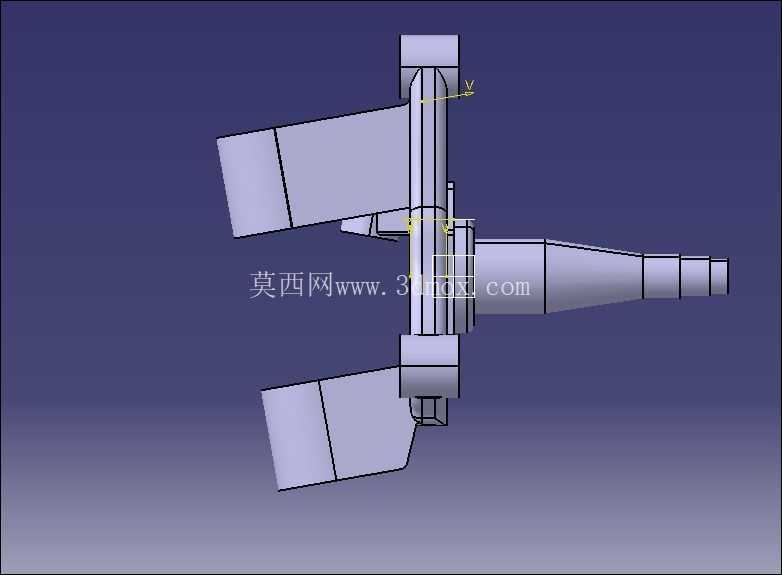

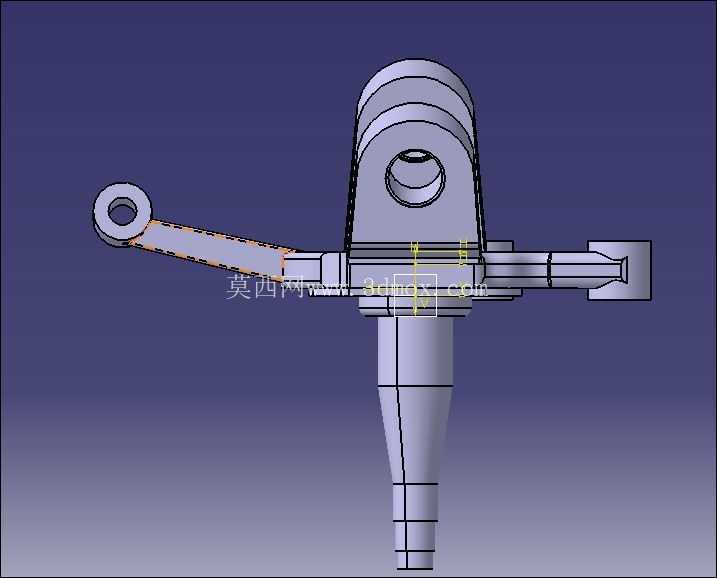

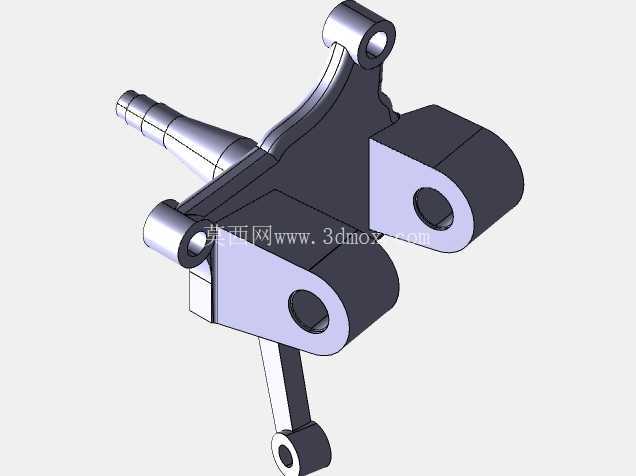

　　从结构设计逻辑来看，该转向节臂采用锥面配合的安装基准面，与转向节上的锥孔实现过盈配合，配合端面设置的锁紧螺纹孔用于穿装锁紧螺母，保证在长期交变载荷作用下不会出现连接松旷的问题。臂体的三个伸出端分别对应不同的连接点位：主臂体沿转向节径向延伸的端部设置球头销安装孔，用于连接转向横拉杆的球头总成，孔位的同轴度公差控制在0.02mm以内，避免球头销安装后出现偏磨导致的转向卡滞；另外两个对称分布的辅助支臂，分别用于连接转向减振器和稳定杆连杆，在转向动作过程中分散瞬时冲击载荷，同时抑制转向轮的摆振问题。

　　设计过程中首先需要匹配整车的转向梯形参数，确定臂体的有效力臂长度，力臂过长会导致转向操作沉重，力臂过短则会放大转向器的传动间隙，导致转向虚位过大，该模型的力臂长度经过转向梯形校核，能够保证内外轮转角关系符合阿克曼转向几何特性，减少轮胎在转向过程中的侧滑磨损。臂体的截面采用变截面设计，在靠近安装锥面的根部位置采用加厚的矩形截面，提升根部的抗弯截面模量，因为该位置是应力集中最高的区域，车辆经过颠簸路面时的垂直冲击、紧急制动时的纵向载荷都会在该位置形成最大应力；向臂端延伸的过程中截面逐渐过渡为工字形截面，在保证足够刚度的前提下降低部件自重，减少簧下质量，提升底盘的滤振表现。

　　安装边界方面，该转向节臂的安装锥面锥度为1:10，是汽车行业通用的标准锥度，能够适配多数乘用车型的前转向节安装接口，安装后臂体与转向节端面的贴合面平整度要求达到Ra1.6，保证锁紧后接触面积不低于85%，避免局部应力过大导致的臂体断裂。球头销安装孔的孔径根据匹配的球头销尺寸设计，孔内设置卡簧槽用于安装孔用卡簧，限制球头销的轴向窜动；支臂上的连接孔采用橡胶衬套压装设计，衬套的刚度参数经过匹配，能够过滤路面传递的高频振动，避免振动直接传递到转向拉杆导致方向盘抖振。

　　从实际使用场景的工况校核来看，该结构需要满足三种极限工况的强度要求：一是原地转向工况，此时轮胎与地面的滑动摩擦力最大，转向节臂承受的静力矩达到峰值，要求臂体的最大应力不超过材料屈服强度的70%；二是过凹凸路面的冲击工况，车轮受到侧向冲击时，转向节臂需要承受瞬时的横向冲击力，不能出现塑性变形；三是长期疲劳工况，在整车30万公里的使用寿命周期内，臂体不能出现疲劳裂纹。建模过程中对臂体的所有过渡位置都采用了圆角过渡，避免直角过渡导致的应力集中，圆角半径根据相邻截面的厚度差设置，最小圆角半径不小于3mm，同时在安装孔的位置设置了凸台结构，增加孔位周边的材料厚度，提升孔位的挤压强度。

　　在整车装配环节，该转向节臂的安装角度经过严格校核，保证车辆处于直线行驶位置时，臂体与转向横拉杆的夹角处于合理区间，避免转向过程中出现传动死点，同时保证左右两侧的转向节臂参数完全对称，避免出现左右转向力不一致的问题。臂体表面采用电泳加喷塑的表面处理工艺，能够抵御底盘行驶过程中泥水、盐分的腐蚀，提升部件的耐腐蚀寿命，所有加工面的防锈处理都满足底盘部件的盐雾试验要求，保证在长期使用过程中不会出现锈蚀导致的连接失效。
