管道对接用带螺栓紧固法兰连接组件

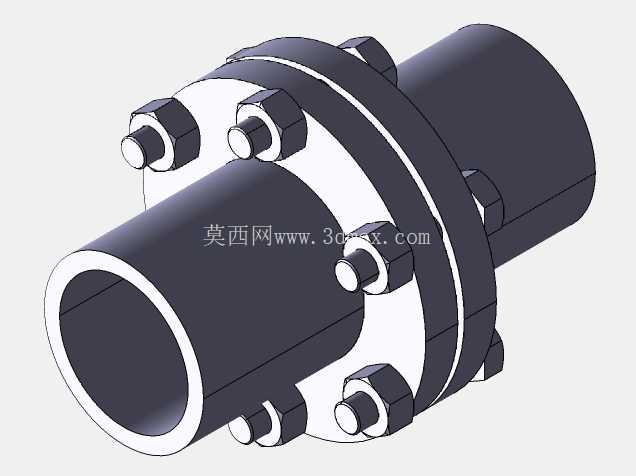

　　在市政供水、工业流体输送、化工管路布设等场景里，管路的分段拼接、设备进出口对接都离不开可靠的连接构件，这类法兰组件就是中低压管路系统里最常用的刚性连接结构，相比焊接、卡套连接，它兼顾了连接强度与可拆卸性，方便后期管路检修、阀件更换、管路改向作业。这套法兰组件采用对夹式双法兰盘结构，两端分别对接同管径的金属管路，法兰盘之间靠周向均匀布置的六角螺栓与配套螺母施加预紧力，夹紧中间的密封垫片来实现管路的静密封，避免输送的流体从连接接缝处泄漏。从结构设计逻辑来看，法兰盘与对接管路采用承插后环焊的固定方式，法兰盘上的螺栓孔采用跨中布置，也就是相邻螺栓的中心连线不经过管路轴线，这种排布方式能让密封面的压紧力分布更均匀，避免局部压紧力不足导致的密封失效，同时周向螺栓的数量是根据管路通径、设计工作压力计算确定的，保证在额定工作压力下，螺栓的拉伸应力处于材料许用应力范围内，不会出现螺栓断裂、法兰盘翘曲变形的问题。

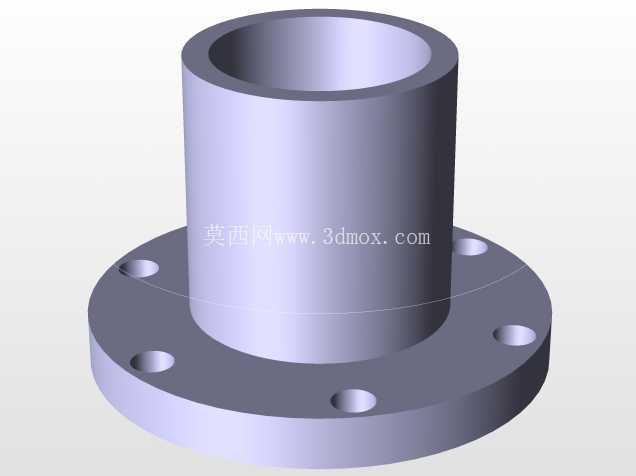

　　实际安装过程中，需要先将两个法兰盘分别焊接在待连接的两根管路端部，焊接时要保证法兰盘端面与管路轴线的垂直度误差控制在允许范围内，否则对接后会出现密封面偏斜，局部间隙过大无法压实密封垫；穿装螺栓时要采用对角分次拧紧的方式，不能一次性将单颗螺栓拧到额定扭矩，避免法兰盘受力不均产生变形，拧紧过程中要随时测量法兰盘各处的间隙，保证两个法兰盘保持平行，间隙差不超过密封垫压缩量的允许偏差。

　　从安装边界来看，法兰组件的径向尺寸要大于管路外径，周向螺栓的布置需要预留足够的扳手操作空间，在管路布设时要提前核算法兰安装位置与周边墙体、其他设备的间距，保证后期螺栓拆装、密封垫更换时有足够的操作空间，不会出现扳手无法转动、螺栓无法穿装的问题；轴向尺寸上，法兰组件的总长度包含了两端法兰盘的厚度、螺栓伸出螺母的长度，在管路下料时要提前扣除这段长度，避免管路对接后出现总长超差、无法对接的问题。这类法兰组件适配的管路多为输送常温清水、低腐蚀性流体的管路，密封垫通常根据输送介质的特性选择橡胶垫、石棉橡胶垫或者金属缠绕垫，不同材质的密封垫对应的螺栓预紧力要求也有区别，橡胶垫所需的预紧力较小，金属缠绕垫需要更大的预紧力才能实现有效密封。

　　在日常运维中，法兰连接位置是管路泄漏的高发点，新安装的法兰在管路充压后要逐一检查螺栓的预紧力，因为充压后管路会产生微量轴向位移，可能导致螺栓预紧力下降，出现渗漏，这时候需要在泄压后重新对角拧紧螺栓，严禁在带压状态下紧固螺栓，避免出现安全事故。对于长期运行的管路，要定期检查法兰位置的腐蚀情况，尤其是输送有腐蚀性介质的管路，法兰盘的密封面、螺栓位置容易出现腐蚀减薄，当腐蚀量超过设计允许值时要及时更换构件，避免运行过程中出现法兰破裂、介质泄漏的事故。从建模角度来说，这套法兰组件的建模需要重点保证法兰盘密封面的平面度、螺栓孔的位置度，螺栓与螺栓孔之间的间隙要符合实际装配要求，不能出现干涉问题，装配体中要还原螺栓、螺母、法兰盘、对接管路之间的装配关系，方便后续做管路装配仿真、干涉检查时直接调用，也能用于生成工程图指导生产加工。
