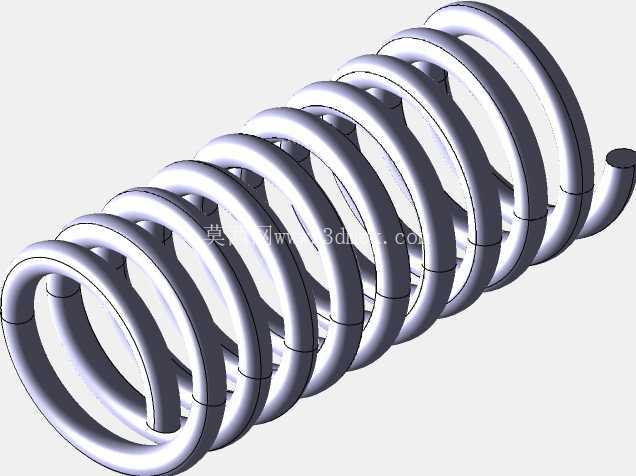

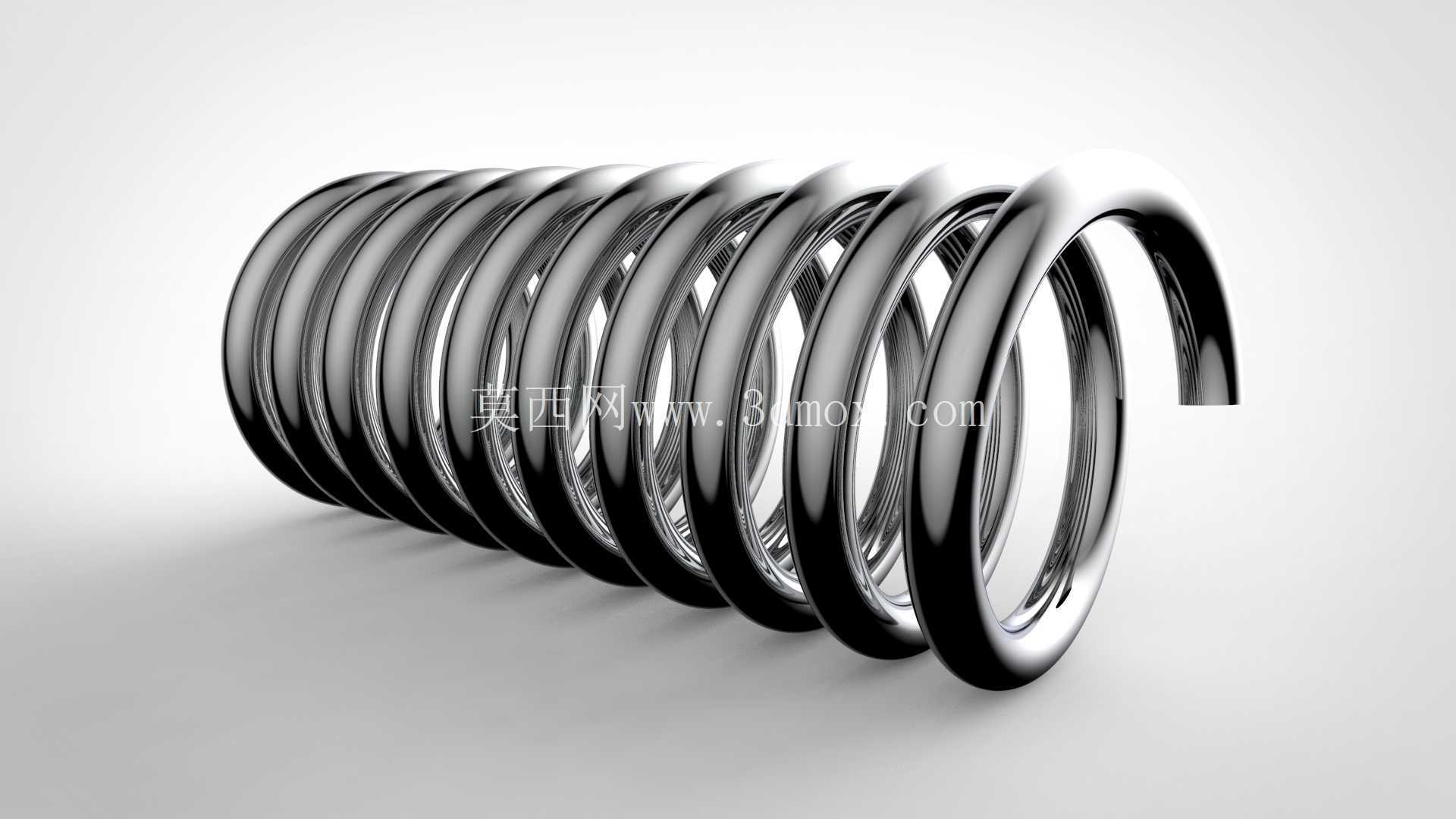

等节距圆柱螺旋压缩弹簧结构设计

项目分类:通用五金配件 发布时间:2024-11-24 ID:806750
  • 等节距圆柱螺旋压缩弹簧结构设计
  • 等节距圆柱螺旋压缩弹簧结构设计

  这类圆柱螺旋压缩弹簧是机械系统里最常见的弹性储能元件,在流体控制类阀门的调压回路里,它的核心作用是提供稳定的预紧反力,平衡阀瓣前后的介质压差,当介质压力超过设定阈值时,弹簧被压缩带动阀瓣位移实现泄压,压力回落时弹簧复位推动阀瓣闭合,以此维持回路压力在安全区间内。除了减压阀场景,这类弹簧还广泛覆盖气动执行机构复位、冲压设备缓冲、汽车悬架隔振、家电开关触点压紧等多类工况,不同工况下对弹簧的刚度、疲劳寿命、抗松弛性能要求差异极大,建模时需要先匹配工况载荷确定核心参数。

  从设计逻辑来看,这类等节距圆柱螺旋弹簧的建模起点不是直接扫掠螺旋线,而是先根据工作载荷计算线径:先确定最大工作载荷下的切应力不超过材料许用切应力,常用的65Mn弹簧钢许用切应力在400-500MPa区间,不锈钢304材质则在300MPa左右,确定线径后再根据安装空间的外径限制计算中径,旋绕比通常控制在4-10区间,旋绕比过小会导致卷制时内侧应力集中严重,过大则弹簧容易出现失稳侧弯。有效圈数的计算直接关联刚度要求,刚度与线径的四次方成正比,与中径的三次方、有效圈数成反比,调压用的减压阀弹簧通常刚度偏差要求控制在±5%以内,所以有效圈数计算时需要预留0.25-0.5圈的磨削支撑端余量。

  建模过程中需要重点关注几个容易被忽略的结构细节:首先是两端的支撑圈,这类承受轴向压力的弹簧通常需要设置1-1.5圈的并紧支撑端,支撑圈的节距等于线径,端面需要磨削3/4圈以上的平面,磨削厚度不小于线径的1/4,保证弹簧安装时端面与安装座贴合度不低于90%,避免受压时出现偏载导致早期断裂。其次是螺旋升角的控制,常规压缩弹簧的螺旋升角在5°-9°之间,升角过大会导致弹簧轴向受力时产生额外的分力矩,带动端部连接零件出现扭转位移,在减压阀这类对阀瓣同轴度要求高的场景里,升角偏差需要控制在±0.5°以内。

  安装边界方面,这类弹簧的安装通常需要配套导杆或者导套,导杆与弹簧内径的间隙控制在弹簧内径的1%-2%左右,间隙过小会导致弹簧伸缩时与导杆摩擦卡滞,间隙过大则无法起到防失稳的作用,当弹簧自由高度与中径的比值超过3.7时,必须设置导向结构,否则受压行程超过自由高度的30%时就会出现侧弯变形。弹簧的预压量通常设置为全行程的10%-15%,预压量过小会导致设备运行初期弹簧出现松动异响,预压量过大则会挤占有效工作行程,导致额定压力下阀瓣无法达到设计开度。

  从结构验证的角度,建模完成后需要做几个维度的干涉检查:首先是弹簧并紧时的圈间间隙,全压缩状态下有效圈之间的间隙不小于0.1倍线径,避免圈间直接接触产生磨损;其次是端部磨削面的平面度,安装端面与弹簧轴线的垂直度偏差不超过自由高度的2%,否则会导致压力传递偏移,影响减压阀的调压精度;另外还要校核弹簧的压并应力,压并时的切应力不能超过材料的屈服强度,避免弹簧出现永久塑性变形,导致调压值漂移。

  在实际选型替换场景中,这类弹簧的三维模型可以直接用于装配仿真,模拟不同压缩量下的弹簧反力变化,验证整个调压回路的压力-开度曲线是否符合设计要求,也可以用于检查弹簧在阀腔内部的安装空间是否充足,避免阀瓣开合过程中弹簧与腔体内壁出现刮擦。不同于非标定制的异形弹簧,这类等节距圆柱弹簧的参数化模型可以通过调整线径、中径、圈数、节距快速衍生出不同刚度的系列型号,适配不同压力等级的减压阀产品,大幅缩短同系列产品的设计迭代周期。
