湿式多片离合器外壳结构三维设计

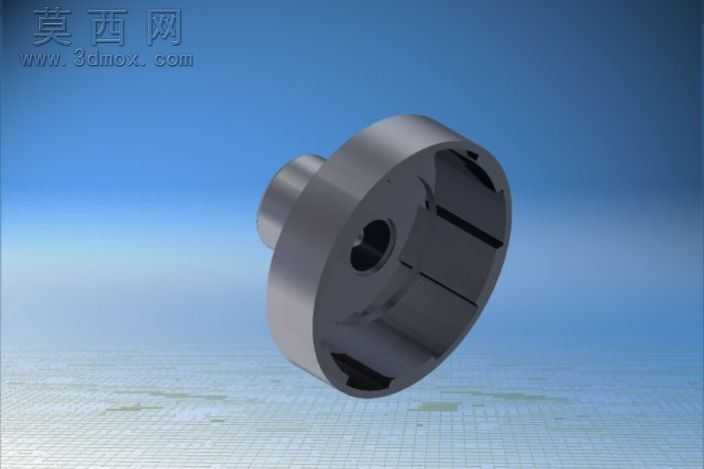

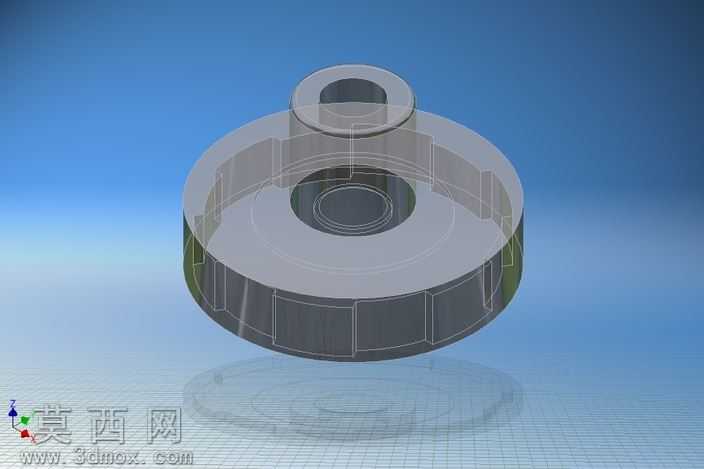

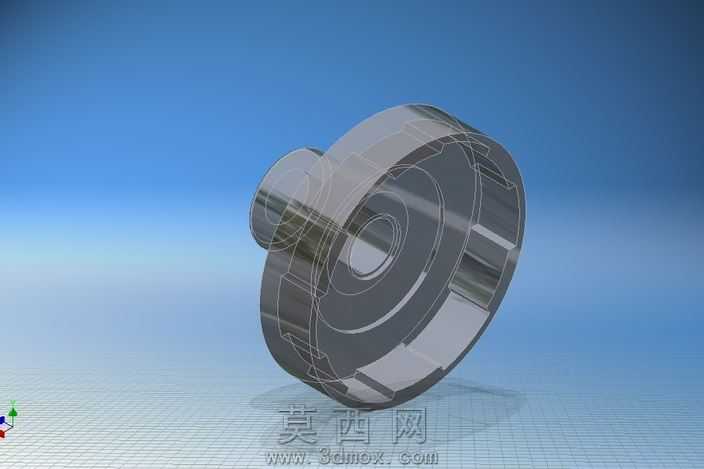

本作品为湿式多片离合器配套的外壳结构三维模型，整体采用回转体类壳体构型设计，建模阶段以旋转特征为基础构建主体轮廓，通过拉伸切除、阵列切削等操作完成内部卡槽、中心通孔、侧部凸台等细节结构的搭建，所有结构尺寸均匹配湿式多片离合器的装配公差要求，可直接用于后续装配仿真与工程图导出。渲染阶段选用哑光金属红材质模拟壳体的喷涂防护层效果，材质参数调整为低反光度、高粗糙度的哑光质感，搭配浅素色背景与柔和漫反射光照，清晰呈现壳体的内外轮廓结构与边角过渡细节，避免强反光遮挡内部卡槽的结构特征。结构设计上，外壳主体为一端开口的杯状构型，开口端内壁均匀分布多道轴向卡槽，用于配合离合器摩擦片的限位安装，保证摩擦片可沿卡槽轴向滑动完成离合动作；壳体底部中心设置贯通式轴孔，用于穿装离合器输入输出轴，轴孔周边设置环形加强凸台提升结构强度；侧部延伸的短圆柱凸台为油路接口结构，用于通入冷却润滑油实现湿式离合器的散热与润滑需求，凸台与主体连接处做圆角过渡处理，降低应力集中风险。设计思路围绕湿式多片离合器的工况需求展开，外壳作为离合器的承载防护部件，既需要容纳摩擦片组、压紧弹簧等内部构件，又需要具备足够的结构强度承受传动过程中的扭矩载荷，同时预留油路通道保障湿式工况下的润滑散热效果，整体结构在满足装配功能的前提下尽可能简化构型，减少不必要的冗余结构，兼顾加工工艺性与结构可靠性，可直接用于机械传动系统的教学演示、产品设计参考以及虚拟装配验证等场景。
