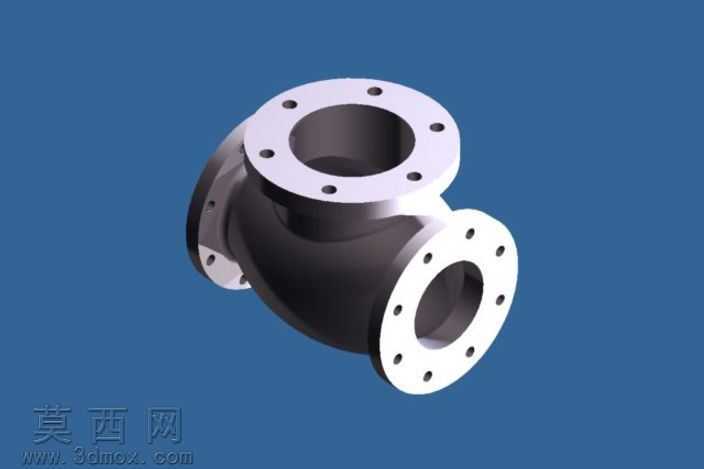

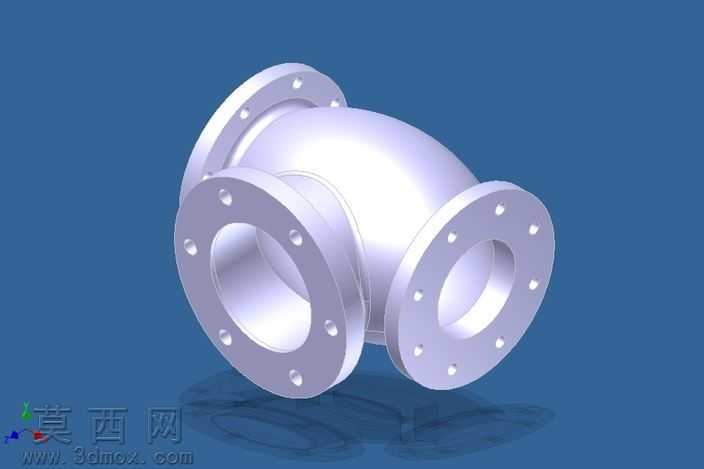

法兰连接式三通截止阀阀体三维结构设计

本作品为法兰连接式三通截止阀的核心阀体部件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循阀门设计的通用规范，针对阀体的流道过渡、法兰密封面、壁厚分布等核心结构做了精细化处理。建模阶段先以二维草绘绘制三个连接端口的法兰轮廓、中心流道的走向轨迹，通过旋转、扫掠等基础特征生成阀体的基础基体，再对法兰端的螺栓孔做圆周阵列处理，保证每个连接法兰的螺栓孔位置度符合通用法兰连接标准，避免后续装配出现干涉问题。材质渲染上采用金属哑光银白质感，模拟铸钢材质的阀体毛坯经机加工后的表面效果，对流道内壁、法兰密封面位置做了高光处理，区分加工面与非加工面的视觉差异，渲染时添加了柔和的环境漫反射，让阀体的曲面过渡、棱角结构清晰呈现，同时保留了金属材质的厚重质感。结构设计上，三个连接端口均采用凸面带颈法兰结构，法兰颈部做了圆弧过渡处理，有效降低介质流通时的应力集中问题，阀体内部的三通流道采用圆弧拐角过渡，减少流体输送过程中的阻力损失，阀体的壁厚根据公称压力等级做了均匀化处理，既保证承压强度符合使用要求，又避免多余材料造成的成本浪费。设计思路围绕截止阀的实际装配需求展开，阀体作为截止阀的核心承载部件，需要匹配阀瓣、阀杆、密封组件、端盖等多个配套零件的安装位置，建模时预留了阀座安装的定位台阶、中法兰连接的螺栓孔位，确保各零件装配时的同轴度、配合公差符合装配要求，整体模型无破面、无多余特征，可直接用于装配验证、工程图导出、结构力学仿真等后续工作，能够直观呈现三通截止阀阀体的完整结构形态，为截止阀的整体设计、生产加工提供可靠的三维模型参考。
