DIN472标准32规格孔用弹性挡圈结构

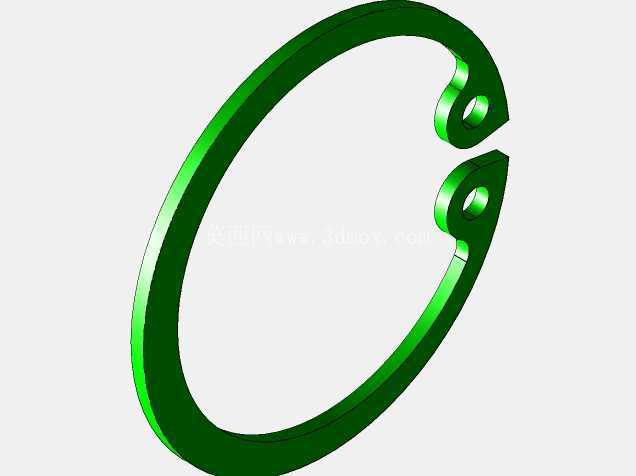

　　在液压阀组、减速器装配、泵类设备的孔系限位场景中，孔用弹性挡圈是承担轴向定位、限制零件窜动的核心小尺寸零件，本次呈现的DIN472标准32规格卡环，就是针对公称直径32mm的安装孔位设计的标准限位件。这类挡圈的实际应用场景覆盖极广，从减压阀的阀芯限位，到齿轮箱内轴承外圈的轴向固定，再到气动元件的活塞行程限位，只要是需要在孔内实现零件轴向定位、不允许额外加工螺纹或台阶过深的装配位置，都能看到这类挡圈的身影。很多刚入行的结构设计人员容易忽略挡圈的安装边界，实际上这类孔用卡环的设计完全围绕安装槽的尺寸公差展开，挡圈自由状态下的外径略大于安装孔直径，装配时需要用卡簧钳夹住两个端部的工艺孔，将挡圈压至收缩状态后送入孔内的预设环槽，松开后挡圈依靠自身弹性张力贴紧环槽侧壁，露出环槽的部分就形成了环形的限位挡边，挡住孔内安装的轴承、衬套、阀芯等零件，避免其在设备运行的振动、轴向力作用下发生窜动移位。

　　从设计思路来看，DIN472标准的孔用挡圈采用开口C型结构，两个端部的小孔是专门为卡簧钳夹持设计的装配工艺结构，避免装配时挡圈受力不均发生塑性变形；挡圈的截面采用矩形带圆弧过渡的设计，既保证了足够的剪切强度来承受轴向载荷，又不会因为棱边过于尖锐划伤安装槽或者被限位的零件表面。在实际选型和建模过程中，需要重点关注几个核心尺寸边界：首先是适配的安装孔公称直径为32mm，对应的环槽内径、槽宽、槽边距都有严格的公差要求，如果环槽加工深度过浅，挡圈装配后无法完全卡入槽内，运行中容易弹出失效；如果槽宽过窄，挡圈无法顺利装入，过宽则会导致挡圈在槽内存在轴向间隙，设备运行时产生撞击异响，长期使用还会造成槽壁磨损。

　　很多设备维修场景中出现的挡圈失效问题，往往不是挡圈本身的强度不足，而是设计时没有考虑挡圈承受的轴向载荷大小，选错了挡圈的厚度规格，或者安装槽的边缘没有做微小的倒角处理，装配时挡圈被槽口棱边刮伤产生应力集中点，在反复的轴向力冲击下发生断裂。这类标准件的三维建模不需要做过多的自定义修改，严格遵循标准尺寸参数即可，但建模时需要注意两个端部的工艺孔位置、挡圈的圆弧过渡曲率，以及开口处的间隙尺寸，这些细节直接影响后续装配仿真的准确性——如果开口间隙建模过小，装配仿真时挡圈收缩量不足会出现干涉报错；如果端部的工艺孔位置偏移，实际生产中卡簧钳无法顺利夹持，会给现场装配带来不必要的麻烦。在减压阀这类流体控制设备中，这类卡环通常用来固定阀芯端部的密封座或者弹簧座，设备运行时阀芯反复做往复运动，挡圈需要持续承受弹簧的轴向推力以及流体压力带来的冲击载荷，因此挡圈的材料通常选用弹簧钢，经过热处理后获得足够的弹性和韧性，既可以在装配时产生足够的变形量顺利装入环槽，又能在长期受载情况下保持弹性不发生松弛。很多设计人员在做装配体建模时，容易忽略挡圈的安装空间预留，在挡圈的外侧紧贴其他零件布置，没有留出卡簧钳的操作空间，导致实际装配时挡圈无法顺利装入，只能临时修改周边零件的结构，耽误项目进度。

　　正确的设计逻辑是，在布局孔内零件的轴向尺寸时，除了要计算挡圈本身的厚度、环槽的位置尺寸，还要在挡圈的装配侧留出至少能让卡簧钳头部伸入的操作空间，对于空间特别紧凑的位置，还要考虑选用拆装更方便的开口形式，或者改用其他轴向定位方式。另外，挡圈的表面处理也需要根据应用场景选择，普通工况下做发黑处理即可满足防锈要求，在腐蚀环境下使用的阀类设备中，则需要选用不锈钢材质或者做表面镀覆处理的挡圈，避免长期接触流体产生锈蚀，导致挡圈断裂失效引发设备故障。从建模细节来看，挡圈的两个端部并不是平直切断的结构，而是做了向内的小圆弧收边，这个细节设计是为了避免挡圈收缩时端部的棱边刮伤安装孔的内壁，同时也能让挡圈在送入环槽的过程中更顺畅，不会卡在孔口位置。很多新手建模时会直接把C型环的两个端面做成垂直于环体的平面，忽略这个收边结构，虽然看起来尺寸差不多，但实际做装配干涉检查时就会发现，挡圈收缩过程中端部会和孔壁产生干涉，和实际的零件状态不符。在做轴向限位的强度校核时，不能简单按照挡圈的整体截面计算剪切强度，还要考虑挡圈和被限位零件的接触面积，如果被限位零件的内孔过大，和挡圈的接触宽度太窄，会导致挡圈局部受力过大产生变形，这种情况下就需要在挡圈和被限位零件之间增加一个调整垫圈，扩大接触面积，避免挡圈局部过载。
