CATIAV5塑料凳结构三维数模

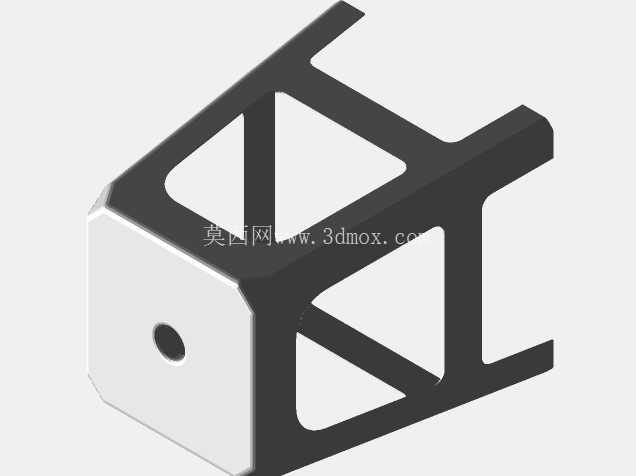

　　日常场景里这类塑料支撑件的使用频率极高，从车间流水线旁的操作工位坐具，到仓储区域临时休息的简易坐凳，再到户外临时布设的活动点位坐具，都能看到这类结构的身影，它不需要复杂的调节机构，核心诉求就是稳定承重、轻量化、易堆叠收纳，同时要兼顾注塑生产的工艺可行性，避免出现壁厚不均导致的缩痕、翘曲问题。从结构设计逻辑来看，这款凳体采用了框架式镂空构型，没有采用整块实体的凳面与支撑结构，一方面是大幅减少原材料用量，降低单件注塑的材料成本，另一方面镂空结构能让堆叠时的嵌套更顺畅，多件叠放时不会出现真空吸附导致的难以分离问题，仓储运输环节能大幅压缩占用空间，提升单批次运输的装载量。

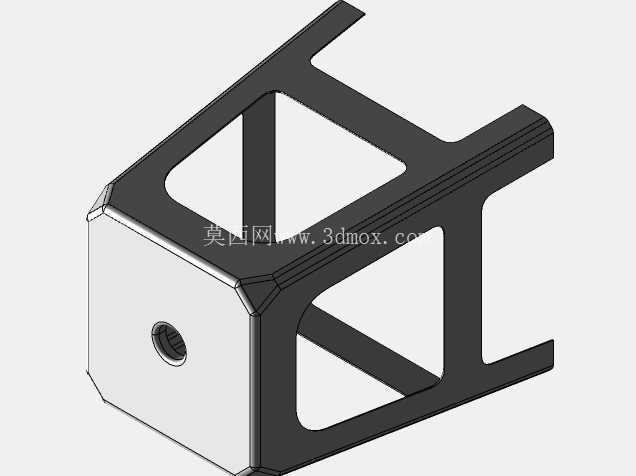

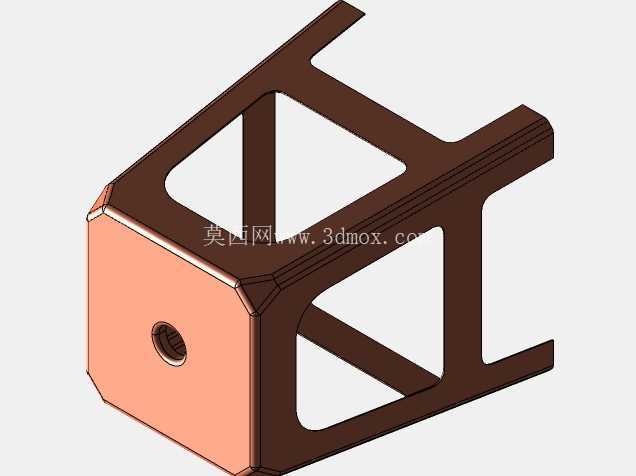

　　凳体的承载侧做了局部加厚处理，也就是和人体接触的支撑端面，边缘做了大圆角过渡，既避免尖锐棱边造成磕碰划伤，也能让应力在载荷传递时更均匀，不会在边角位置出现应力集中导致的开裂。侧面的带孔凸台结构，是预留的附件安装位，可以根据使用场景加装防滑脚垫、连接固定件，或是在多凳组合使用时穿装连接杆，提升成组布置时的整体稳定性，避免单个凳子受力滑移。支撑腿部分采用了工字型截面的延伸构型，相比等厚的直板支撑，工字型截面在同等材料用量下的抗弯模量更高，能承受更大的侧向冲击力，比如人员落座时的偏载、挪动时的碰撞，都不会出现支撑腿弯折断裂的问题。

　　凳体的安装边界需要重点关注，底部支撑面的平面度公差要控制在合理范围，四个支撑端点的高度差不能超过1mm，否则放置在硬质地面上会出现晃动，影响使用体验；凳面的承载区域要保证足够的平面度，避免落座时出现局部应力集中。设计时还要考虑注塑脱模的斜度，所有沿脱模方向的侧壁都做了1度到1.5度的脱模斜度，既不会影响结构的外观一致性，也能降低脱模时的顶出阻力，减少塑件表面的顶白、拉伤缺陷。壁厚设计上整体保持均匀，局部加厚的位置都做了渐变过渡，避免壁厚突变导致的冷却不均，生产时出现表面缩痕或是内部气泡。镂空区域的边角都做了圆角过渡，没有尖锐的内角，一方面是避免应力集中，提升结构的抗疲劳性能，另一方面也能防止使用过程中边角勾挂衣物、划伤皮肤。

　　在实际选型应用时，这类结构的承重能力要匹配使用场景的载荷要求，常规日用场景下150kg的静载要求完全可以满足，如果是工业场景使用，可以在支撑筋的位置做局部加厚，或是更换高强度的改性塑料原料，提升整体的承载上限。结构的连接位置没有采用额外的紧固件，整体为一体注塑成型，减少了装配环节的工作量，也避免了连接件松动导致的结构失效问题，日常使用时不需要额外维护，破损后直接更换即可，维护成本极低。
