十字轴式万向传动连接接头结构

　　在各类需要变角度传递扭矩的机械传动链路里，这类十字轴式万向接头是解决两轴轴线不共线、存在角向偏移工况的核心连接部件，常见于工业传动系统、机床进给机构、工程机械操纵连杆、阀门执行机构传动链路中，用来补偿安装过程中产生的同轴度误差，或是设备运行过程中因机架形变、部件位移带来的轴系角度变化，避免刚性连接带来的轴系憋劲、轴承额外负载、键槽剪切失效等问题。

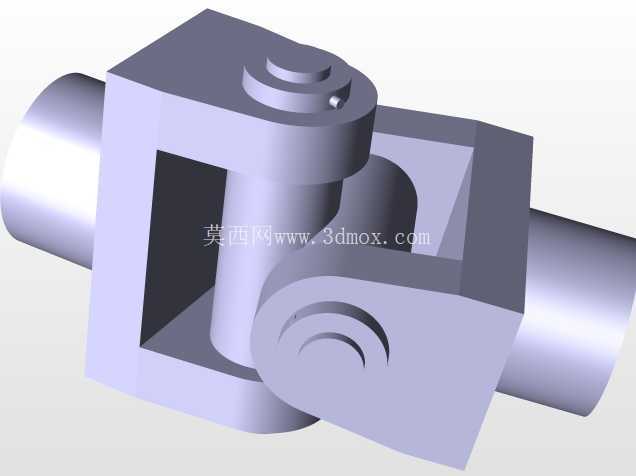

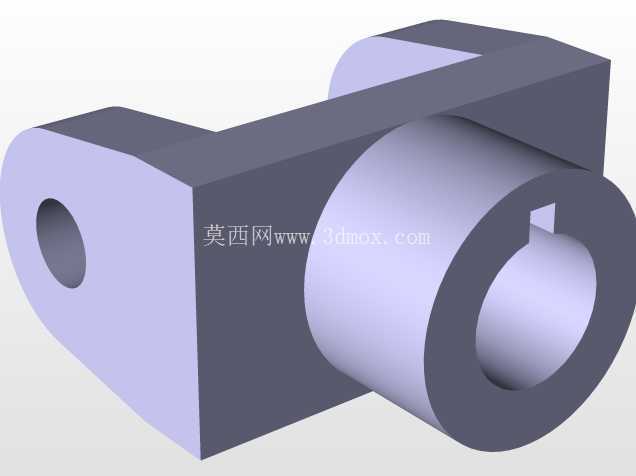

　　从结构设计逻辑来看，这个接头采用了典型的十字轴铰接布局，两端的叉形接头分别对应主动轴与从动轴的安装端，中间的十字销轴作为转动铰接核心，让两端轴段可以在一定角度范围内相对摆动，同时不中断扭矩的传递。设计过程中首先要确定的是两端轴段的配合直径，这一尺寸直接决定了接头能够传递的额定扭矩范围，轴段与安装孔的配合公差通常选取过渡配合，既保证装配时的定位精度，也避免长期交变载荷下出现配合面打滑、轴孔磨损的问题。叉形耳板的厚度需要根据额定扭矩下的剪切力、弯曲应力做校核，耳板上的销轴孔与十字轴轴颈的配合要兼顾转动灵活性与承载能力，通常会在销轴孔内设置衬套结构，降低铰接面的摩擦系数，减少长期转动带来的磨损，延长部件的维护周期。

　　实际应用中，这类万向接头的安装角度有明确的边界限制，单节万向接头的工作折角一般不超过15度，折角过大会导致传动过程中从动轴转速出现周期性波动，附加的交变惯性力会加剧整个传动链路的振动，同时也会让十字轴轴颈的受力状态恶化，大幅缩短部件使用寿命。如果需要更大的传动折角，通常会采用双节万向接头串联的布局，通过合理布置中间轴的相位，抵消单节接头带来的转速波动，保证输入输出端的转速同步。在阀门执行机构的传动链路里，这类接头常用来连接执行器输出轴与阀杆，补偿阀杆与执行器安装时的同轴度偏差，避免阀杆受到额外的径向力，导致阀门开关卡涩、阀杆密封件过早磨损。在机床的进给传动系统中，这类接头可以连接伺服电机输出轴与滚珠丝杠，抵消安装过程中丝杠与电机轴的平行度误差，保证进给运动的平稳性，避免爬行现象影响加工精度。

　　外形尺寸的设计上，接头的最大回转直径是安装时需要重点关注的边界参数，要保证在最大工作折角下，接头的外轮廓不会与周边的机架、护罩、管线等部件发生运动干涉，叉形接头的开口宽度要匹配十字轴的安装尺寸，保证十字轴装配后两端的卡簧槽能够露出，方便安装轴向定位卡簧，防止十字轴在运行过程中出现轴向窜动。两端轴段的连接形式可以根据实际使用场景选择键连接、花键连接或是顶丝固定，对于需要频繁拆装的场合，通常会采用快拆式的轴端固定结构，降低维护拆装的工作量。铰接部位的润滑结构也是设计中不能忽略的部分，通常会在十字轴的中心设置润滑油道，直通各个轴颈的配合面，方便日常维护时加注润滑脂，在铰接面外侧设置油封，防止润滑脂泄漏，同时阻挡外界的粉尘、切削液、水汽进入配合面，避免磨粒磨损和锈蚀。

　　从受力角度分析，这类万向接头在传递扭矩时，十字轴的四个轴颈会承受周期性的交变载荷，轴颈根部的应力集中区域是疲劳失效的高发位置，设计时需要在轴颈与十字轴主体的衔接位置设置合理的过渡圆角，降低应力集中系数，叉形耳板的销轴孔外侧也需要做相应的加强结构，避免大扭矩下耳板出现张开变形，导致销轴孔与十字轴的配合间隙变大，传动精度下降。在不同的应用场景下，接头的材质选择也有区别，普通工业传动场景下常用45号钢做调质处理，兼顾强度与加工成本，对于有耐腐蚀要求的工况，比如化工阀门、海洋设备上使用的万向接头，则会采用不锈钢材质，表面做钝化处理，提升抗腐蚀能力，对于重载工况下使用的接头，叉形接头与十字轴会采用合金结构钢制造，表面做渗碳淬火处理，提升配合面的硬度与耐磨性。

　　实际选型过程中，除了额定扭矩、最高转速、最大工作折角这些核心参数，还要考虑安装空间的限制，确认接头的最短安装长度、最大回转直径能够适配安装位置的空间边界，避免出现安装后与周边部件干涉的问题。同时要根据传动链路的转速要求，选择合适的配合精度，高速传动场景下需要提高铰接部位的加工精度，做动平衡校正，降低运行过程中的振动与噪声，低速重载场景下则可以优先考虑结构强度与承载能力，适当放宽精度要求，控制制造成本。
