间歇传动用日内瓦十字轮机构结构设计

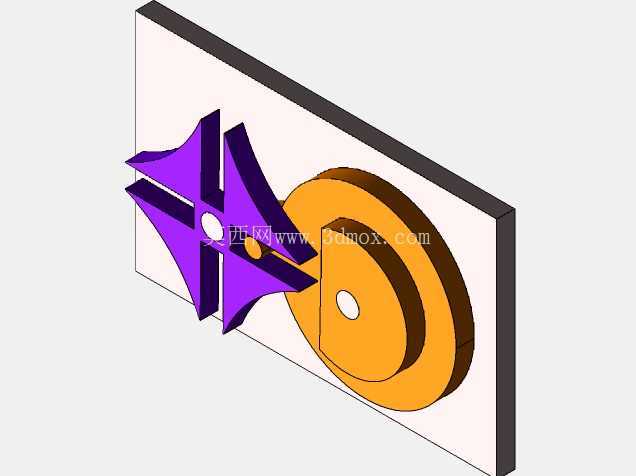

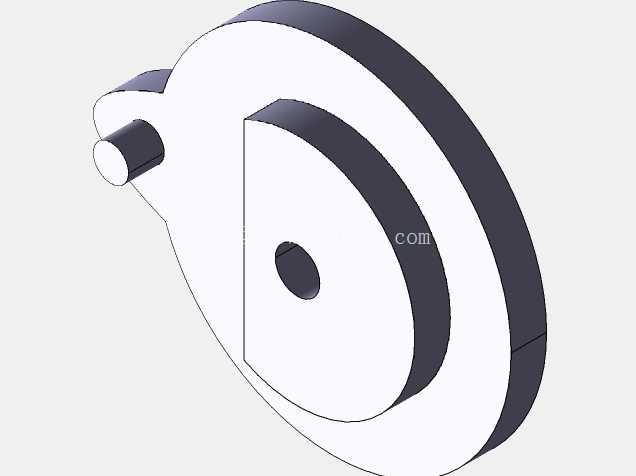

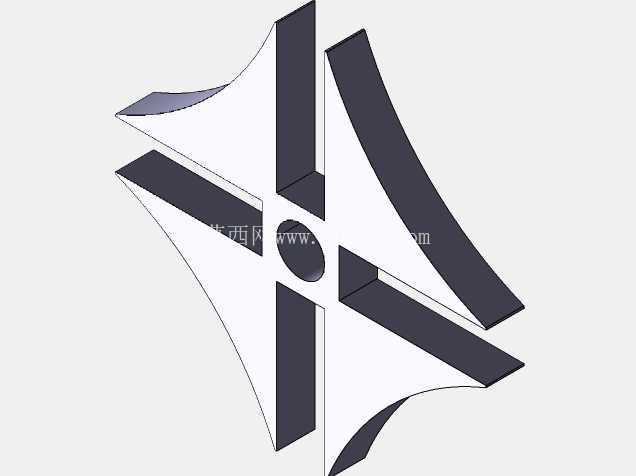

　　这套日内瓦机构的核心构件分为主动拨盘与从动十字槽轮两个部分，主动拨盘为带圆柱销的圆盘结构，圆柱销的外圆与槽轮的径向槽采用间隙配合设计，配合间隙控制在0.02-0.05mm区间，既保证拨销能顺利滑入槽内完成驱动，又避免间隙过大导致转位到位时出现窜动间隙；拨盘上还集成了与槽轮外圆弧匹配的锁止弧，当拨销脱离槽轮的径向槽时，锁止弧刚好与槽轮的凹弧面完全贴合，将槽轮彻底锁止，避免工位停留阶段因为负载惯性出现偏移，这也是很多入门级槽轮设计容易忽略的细节——不少新手建模时只做了拨销和槽的配合，没做匹配的锁止弧，实际运行时槽轮在非驱动段会出现自由晃动，根本无法满足工位定位的精度要求。在自动化生产线的工位转位、多工位测试设备的分度送料、胶片放映机的帧间走片、包装机械的定距送料这类需要把连续旋转输入转化为精准间歇旋转输出的场景里，日内瓦机构也就是马耳他十字轮机构，是结构最紧凑、传动可靠性最高的方案之一，相比槽轮搭配棘轮的组合结构，它没有额外的止回棘爪组件，运动过程的冲击控制更易通过型线优化实现，长期运行的磨损量也更低。从设计思路上看，这套四槽日内瓦机构的传动比固定为4:1，也就是主动拨盘每旋转一整圈，从动槽轮完成90度的间歇转动，每次转动的动程角为90度，停留角为270度，这个参数是通用型日内瓦机构最常用的配比，适配绝大多数需要四工位分度的设备场景，如果需要更多工位数，只需要调整槽轮的径向槽数量、对应修改拨盘锁止弧的弧度以及拨销的回转半径即可，但要注意槽数越少，槽轮启动和停止时的角加速度越大，冲击载荷也就越高，所以四槽结构是兼顾分度密度与运行平稳性的最优选择。

　　从安装边界来看，这套机构的主动轴与从动轴为垂直交错的平行轴布局，两轴的中心距是整个结构安装的核心基准尺寸，建模时已经将中心距的公差配合基准做了标注，实际装配时需要保证两轴的平行度公差不超过0.01mm，否则拨销在进出槽轮径向槽时会出现卡滞，长期运行会加剧拨销和槽壁的磨损，大幅缩短构件的使用寿命；槽轮的径向槽侧壁做了微小的倒角处理，避免拨销入槽时出现刚性碰撞，同时槽的深度尺寸经过精确计算，保证拨销在整个驱动行程中不会与槽底发生接触，避免出现过定位导致的传动卡涩。

　　在实际设备选型应用中，这套机构适合中低速的间歇传动场景，输入转速一般不超过200rpm，如果需要更高的输入转速，就需要对拨销入槽段的型线做修正，比如采用带缓冲曲线的槽型，或者在拨销上加装滚动轴承，将滑动摩擦转化为滚动摩擦，降低运行噪音和磨损量；相比凸轮分度器，日内瓦机构的结构更简单，加工成本更低，不需要复杂的凸轮曲面加工，普通的线切割或者铣床就能完成所有构件的加工，非常适合中小型自动化设备的自主化设计改造，不需要采购现成的标准分度部件，能大幅降低设备的整体制造成本。建模过程中，所有构件的装配约束都按照实际装配关系做了匹配，主动拨盘与安装基板之间采用旋转约束，从动槽轮同样与基板采用旋转约束，拨销与拨盘之间采用固定约束，同时添加了接触碰撞的仿真参数，可以直接导入运动仿真模块验证整个传动过程的运动特性，检查是否存在干涉、锁止失效等问题，方便设计人员根据自己的实际设备需求调整中心距、槽数、拨销直径等核心参数，不需要从零开始重新绘制结构，能有效缩短非标设备的结构设计周期。

　　另外要注意，这类日内瓦机构不适合大负载的间歇传动场景，因为槽轮在启动和停止瞬间存在冲击，负载过大时会导致拨销剪切断裂，所以一般用于轻载的送料、转位、分度场景，比如小零件的检测工位转台、标签的定长送进、小型装配设备的工件换位等，在这些场景下，它的结构简单、维护方便、定位精度可靠的优势能得到充分发挥，不需要复杂的控制系统就能实现固定节拍的间歇传动，相比伺服电机搭配减速机做间歇分度的方案，成本能降低60%以上，而且不存在电气系统故障导致的分度失步问题，运行稳定性更高。
