带安装基座的重载滚轮支撑结构

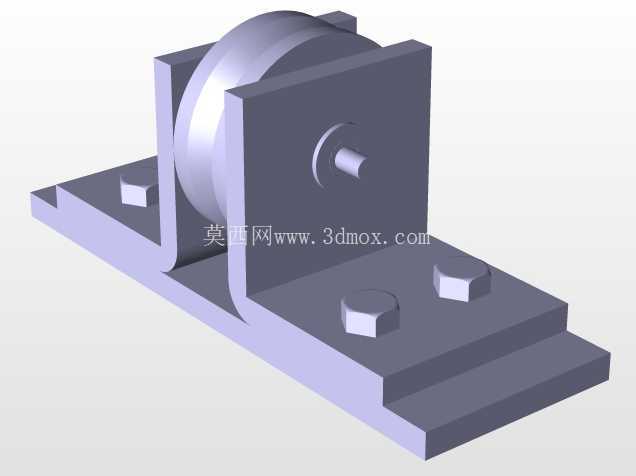

　　该滚轮支撑结构多用于重载平移工位的行走端承载，常见于仓储重型货架的滑移轨道端、生产线重载工装板的导向行走段、大型设备检修移动平台的底部支撑位，区别于轻型脚轮的万向转动设计，该结构为定向行走支撑，仅沿单一直线轨道方向滚动，侧向通过两侧立板提供限位约束，避免轮体在重载工况下出现轴向窜动。从结构组成来看，整体由L型折弯安装基座、双侧支撑立板、中心销轴、滚轮本体、两个内六角紧固螺栓构成，基座底部的阶梯式安装面可适配两种不同高度的安装基准面，无需额外加装调整垫片即可匹配不同高度的轨道安装公差，降低现场安装的配作工作量。

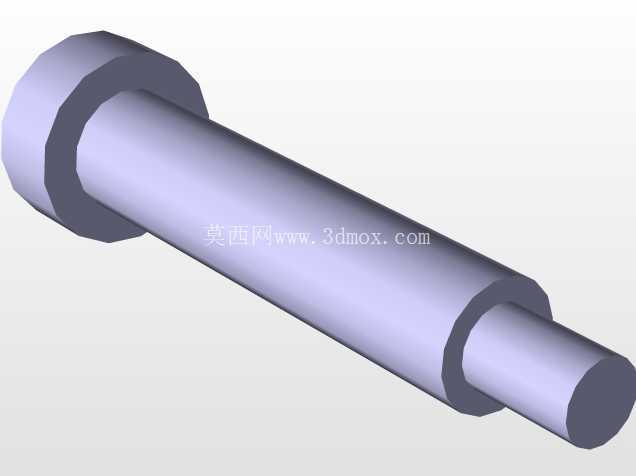

　　设计阶段优先考虑了载荷传递路径的合理性，滚轮承受的垂直载荷通过中心销轴传递到两侧立板，再由立板整体传导至L型基座的安装平面，最后通过两个内六角螺栓将载荷分散到设备安装基体上，避免局部应力集中导致的结构变形；立板与基座采用一体化折弯成型工艺，相比焊接拼接结构，消除了焊缝处的应力集中风险，在交变载荷工况下的疲劳寿命更长。滚轮与中心销轴之间预留了合理的转动间隙，既保证滚轮转动顺畅无卡滞，又避免间隙过大导致轮体晃动，销轴两端与立板的安装孔采用过盈配合，压装后无需额外的轴向定位卡簧，减少零件数量的同时提升了连接可靠性。

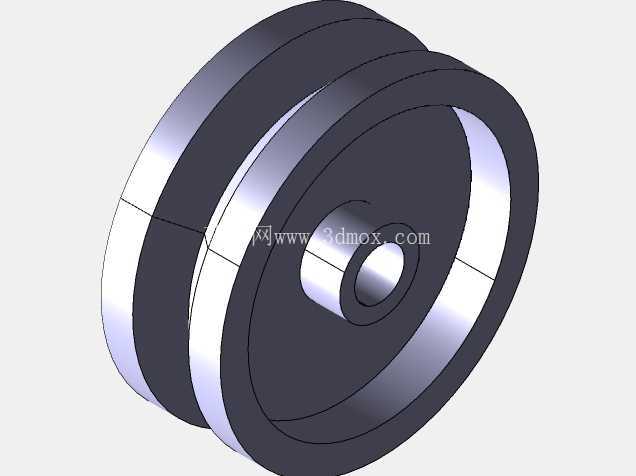

　　安装边界方面，基座底部的两个螺栓孔中心距按照通用重载安装标准设计，可直接适配市面多数标准型材的安装孔位，无需重新打孔加工；整体结构的侧向宽度控制在常规轨道的导向间隙范围内，安装时无需额外调整侧向位置，将基座贴合安装面后锁紧螺栓即可完成装配。轮体的圆柱面采用等直径设计，与平轨道的接触面积大于弧面滚轮，单位面积接触应力更小，在同等载荷条件下对轨道的压痕损伤更轻，适合长期在固定轨道上往复行走的工况；两侧立板的高度高于轮体顶部，可在轮体意外受侧向撞击时先承受冲击力，保护轮体和销轴不受损坏。

　　在实际选型应用中，该结构可根据承载需求更换不同材质的滚轮，比如采用聚氨酯包胶轮可降低行走噪音、保护轨道表面，采用钢制滚轮可承受更大的冲击载荷，支撑立板和基座的尺寸无需改动即可适配不同材质的同规格滚轮，具备较强的通用互换性。结构的所有棱角处均做了倒角处理，避免装配过程中划伤操作人员，也减少应力集中点；基座底部的安装面做了平面度加工处理，保证安装后与基体贴合紧密，不会出现局部悬空导致的螺栓受剪断裂问题。
