P2N24DR1.125齿形双排链轮结构设计

　　在各类工业链传动系统中，链轮作为核心啮合传动部件，其齿形精度、结构强度直接决定整套传动机构的运行稳定性与服役寿命。本次涉及的P2N24DR1.125齿形链轮，采用双排齿结构设计，主要适配节距1.25英寸的标准传动链条，常见于重载输送线、农业机械传动单元、轻工包装设备动力传输段等需要大扭矩传递的工况场景。

　　从实际应用场景来看，这类双排链轮相比单排结构，能在同等链轮外径尺寸下承载近一倍的传动载荷，同时啮合过程中双排齿同步受力，可有效抵消单排链条传动时的侧向偏载力，尤其适合长距离输送、多工位联动设备的动力输出端，比如自动化仓储的辊道输送线、粮食加工设备的物料提升机构、摩托车发动机正时传动系统等场景，都能见到同结构链轮的应用。在设备运行过程中，链轮的核心作用是与链条链节实现精准啮合，将旋转动力转化为链条的直线牵引动力，或是将主动轴的扭矩通过链条传递至从动轴，完成不同轴系间的动力传输，相比齿轮传动，链传动的中心距适配范围更广，对安装环境的防尘、润滑条件容忍度更高，更适合工况相对复杂的工业现场。

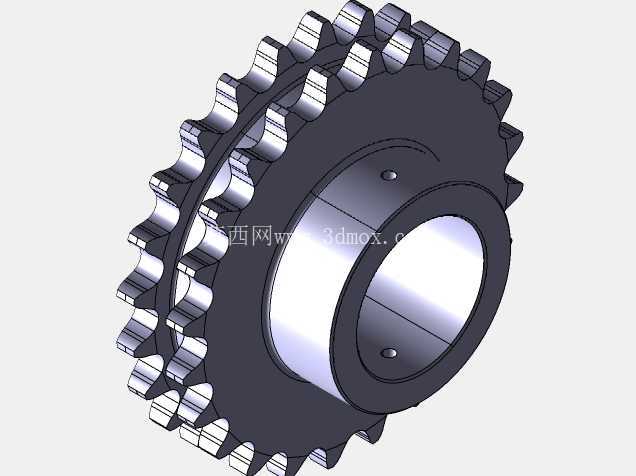

　　从产品功能特性来看，这款链轮采用双轮缘一体式结构，轮齿部分经过齿形修形处理，齿廓曲线匹配对应规格链条的滚子啮合轨迹，能在啮合进入与退出阶段减少刚性冲击，降低运行过程中的振动与噪音。轮毂部分采用加厚设计，中心设置通孔用于与传动轴配合，轮毂端面预留两个对称的定位销孔，可通过紧定螺钉或者销钉实现链轮与轴的周向固定，避免大扭矩传递时出现链轮与轴的相对打滑。轮齿与轮毂之间采用圆弧过渡连接，减少应力集中风险，在承受交变冲击载荷时，能避免过渡位置出现疲劳裂纹，延长零件的整体使用寿命。

　　在设计思路层面，这款链轮的建模过程完全遵循链传动设计规范，首先根据传递功率、主动轴转速确定链条规格与链轮齿数，24齿的设计属于中等齿数区间，既不会因为齿数过少导致传动多边形效应加剧、运行平稳性下降，也不会因为齿数过多造成链轮外径过大、传动比不准确的问题。齿形绘制阶段严格按照对应节距链条的齿槽参数绘制齿廓，保证每个齿的齿厚、齿高、齿槽圆弧半径都符合啮合要求，双排齿的间距严格匹配双排链条的排距参数，确保两排齿能同时与对应链条滚子啮合，避免出现单排受力的偏载情况。轮毂尺寸的设计则结合了配套传动轴的直径范围，中心孔的公差选用过渡配合公差带，既保证安装时的装配便利性，又能保证与轴的配合精度，定位销孔的位置设置在轮毂壁厚的中心位置，避免销孔过于靠近内孔或者外圆造成轮毂强度削弱。

　　从外形尺寸与安装边界来看，这款链轮的齿顶圆、齿根圆尺寸完全匹配24齿1.25英寸节距链轮的标准参数，双排齿的总宽度适配对应双排链条的内节宽度与排距要求，安装时需要注意链轮的端面跳动与径向跳动公差，通常径向跳动不超过0.2mm，端面跳动不超过0.3mm，避免运行过程中出现链条脱链、异常磨损的问题。轴向安装位置需要保证两排链轮与对应双排链条的中心面完全重合，偏移量不超过两排齿间距的2%，否则会加剧链条与轮齿的侧向磨损，降低整套传动机构的使用寿命。在装配空间预留上，需要在链轮外侧预留足够的链条张紧机构安装空间，同时预留润滑维护的操作空间，方便后期运行过程中定期加注润滑脂、检查轮齿磨损情况。

　　实际工程应用中，这类链轮的材质通常选用45号钢或者40Cr合金钢，根据载荷大小选择调质或者齿面高频淬火处理，齿面硬度通常控制在HRC40-50区间，既保证齿面的耐磨性能，又能保证轮齿芯部的韧性，承受冲击载荷时不会出现断齿问题。建模过程中对轮齿的过渡圆角、轮毂的倒角都做了细节处理，避免加工过程中出现应力集中的尖角，同时也能去除安装过程中容易割手的锐边，符合机械零件的设计工艺性要求。
