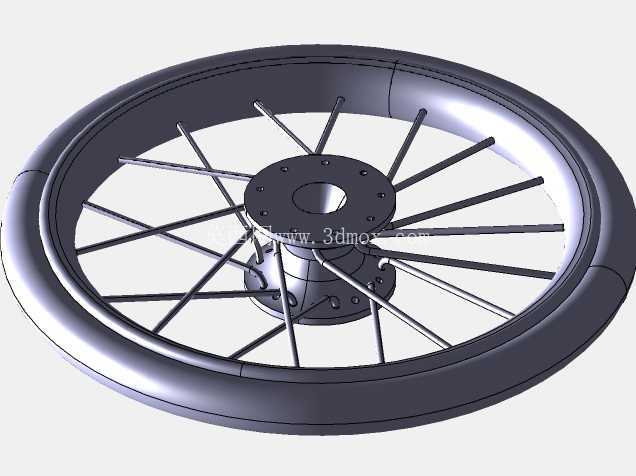

辐条式自行车轮组三维结构设计

　　日常通勤、运动骑行场景下的自行车轮组，是整车承载与行进的核心部件，直接决定骑行过程中的滚动效率、载荷传递稳定性以及不同路面的适配表现。这款辐条式车轮的结构设计，首先围绕轮辋、辐条、轮毂三个核心部件的受力匹配展开，轮辋部分采用等截面圆弧过渡的圈型结构，外侧预留标准轮胎安装槽位，槽口的圆角尺寸经过反复校核，既能够保证外胎安装时的卡入顺畅度，也能在充气后让胎唇与槽壁紧密贴合，避免高速骑行或者侧向受力时出现轮胎脱圈的风险。轮辋的壁厚设计做了差异化处理，与辐条连接的点位局部做加厚凸台，分散辐条拉紧后产生的集中应力，避免长期交变载荷下出现圈体开裂的问题，非连接区域的壁厚在保证结构刚性的前提下做了均匀减薄，尽可能降低轮组自身的转动惯量，让起步加速和持续踩踏的过程更加省力。

　　辐条部分采用等直径金属辐条布局，每根辐条的两端分别连接轮辋内侧的安装孔与轮毂的法兰盘，辐条的排布采用交叉编法，相邻辐条之间形成稳定的三角受力结构，既可以传递垂直方向的载荷，也能承受骑行过程中转弯、制动带来的侧向扭力。辐条与轮毂、轮辋的连接位置都预留了标准的螺纹调节余量，装配时可以通过调整每根辐条的张紧度，校准轮辋的端面跳动和径向跳动量，保证轮组转动时的圆度，减少滚动过程中的颠簸感。轮毂部分作为轮组的核心转动载体，中心设置了标准的轴孔安装位，孔位周边均匀分布螺栓连接孔，用于和花鼓组件进行刚性连接，轮毂两侧的法兰盘直径经过匹配计算，保证辐条安装后形成合理的倾斜角度，让辐条的受力方向尽可能沿轴向传递，减少辐条受到的弯折应力，提升辐条的抗疲劳寿命。

　　从安装边界来看，这款轮组的轮辋外径适配常规尺寸的城市自行车、休闲运动自行车外胎，中心轴孔的尺寸匹配通用规格的花鼓转轴，不需要额外做结构修改就可以直接适配同规格的整车车架安装位，轮组整体的宽度控制在常规前叉、后叉的开档尺寸范围内，安装时不会出现蹭叉的问题。在实际使用场景中，这款轮组既可以满足城市平坦铺装路面的日常通勤需求，辐条的张紧结构能够有效过滤路面微小颠簸带来的震动，也能应对轻度非铺装路面的骑行需求，交叉排布的辐条结构可以分散路面凸起带来的冲击力，避免单根辐条受力过大出现断裂。设计过程中还特意校核了轮组的动平衡表现，所有结构件的质量分布围绕中心转轴做对称处理，减少高速转动时的偏心震动，提升长距离骑行的稳定性。不同于一体轮的封闭结构，这款辐条轮的开放式结构能够在骑行时让气流顺利通过辐条间隙，降低侧风环境下的风阻影响，提升大风天气骑行的操控稳定性，同时辐条的可拆卸设计也让后期维护更加便捷，单根辐条出现损坏时不需要更换整个轮组，只需要更换对应辐条重新调整张紧度即可恢复使用性能，大幅降低了全生命周期的使用成本。轮毂与辐条连接的法兰位置做了圆弧过渡处理，避免应力集中导致的法兰开裂，轮辋上的辐条安装孔都做了沉头处理，让辐条端头完全沉入孔内，不会突出轮辋表面磨损内胎，从细节结构上规避了实际使用中容易出现的故障点。
