城市通勤自行车菱形管材车架结构设计

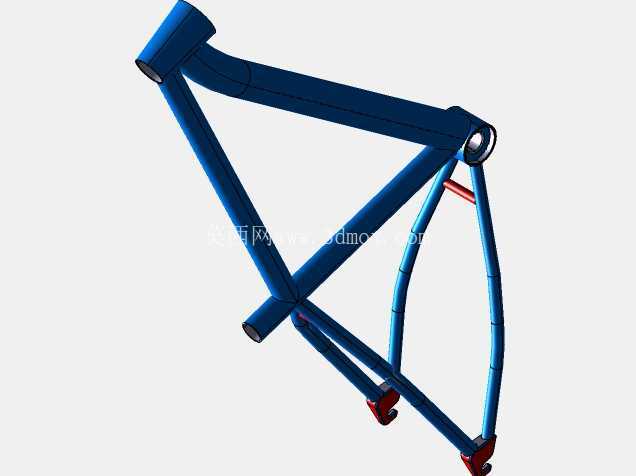

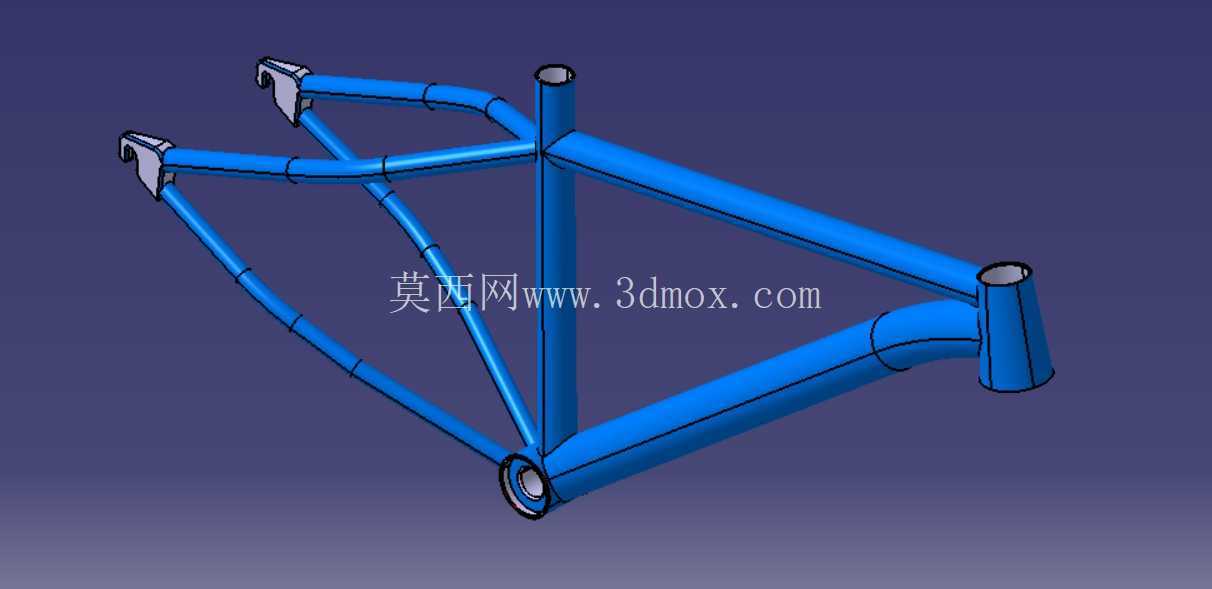

　　日常通勤场景下的自行车车架，是整车承载的核心基体，所有骑行相关的载荷都会通过接触点传递到车架结构上，设计时首先要考虑的就是不同工况下的受力分布，比如起步踩踏时的扭矩传递、过颠簸路面时的冲击载荷、转向时的侧向力矩，这些都需要通过管材的排布和截面选型来平衡刚性与重量。这款车架采用经典的菱形双三角布局，上管、下管、座管构成主三角结构，后上叉、后下叉与座管部分构成后三角，这种布局经过数十年的实际使用验证，能在管材用量最少的前提下实现最优的载荷传递路径，不会出现局部应力集中导致的管材疲劳开裂问题。

　　管材选型上全部采用等径圆管设计，圆管截面在各个方向上的抗弯抗扭性能一致，不需要额外做截面方向的校准，生产时的切割、焊接工序定位难度更低，适合批量加工的需求。头管位置采用加厚管壁设计，因为前叉转向时的所有力矩都会集中在头管与上下管的焊接区域，管壁加厚能提升焊接部位的连接强度，避免长期转向受力后出现焊缝开裂的问题。中管位置预留了标准的座管插入孔径，公差控制在常规通用座管的适配范围内，不需要额外定制座管配件，后期维护更换的成本更低。中轴位置采用同轴的套筒结构，五通部位的同轴度直接影响牙盘转动的顺畅度，建模时已经将中轴安装的同轴度公差考虑在内，保证曲柄转动时不会出现偏摆蹭链的问题。

　　后叉部分的开档尺寸符合常规民用自行车的后轮花鼓安装标准，后钩爪采用开口式设计，安装后轮时不需要完全松开拉紧螺栓就能将轮组卡入定位，日常补胎换胎时的操作更便捷，钩爪的卡槽深度做了限位设计，轮组装入后不会出现轴向窜动，保证飞轮与链条的啮合位置始终对齐，不会出现掉链的问题。后上叉与后下叉的连接位置做了平滑的圆弧过渡，没有尖锐的棱角，一方面能避免应力集中，另一方面也能减少骑行时衣物被剐蹭的风险。

　　安装边界方面，头管的上下碗组安装位尺寸符合通用标准，可以适配市面上绝大多数的民用前叉配件，不需要额外加工改孔。下管上预留了水壶架安装的螺孔位置，孔位间距符合通用水壶架的安装尺寸，用户可以根据需求加装骑行水壶。后上叉位置预留了挡泥板和货架的安装点位，适合日常通勤时加装载物配件，满足短途载物的需求。整车的轴距控制在常规通勤车的合理范围内，转向时的通过性更好，在城市非机动车道穿行时灵活性足够，不会因为轴距过长导致转向半径过大。

　　从实际使用场景来看，这款车架主要面向城市平坦路面的日常通勤需求，管材的壁厚选择兼顾了承载能力与整车重量，不会因为过度追求轻量化而牺牲结构强度，日常承载100kg以内的骑行者完全没有问题，过减速带或者路面小坑洼时，管材的微小形变能吸收一部分冲击，提升骑行的舒适感。焊接位置的建模都做了焊道预留，实际生产时可以采用氩弧焊工艺，焊后打磨平滑就能做表面喷涂处理，蓝色的涂装不仅辨识度高，也能在夜间骑行时提升一定的可见性。整个车架的结构没有多余的异形设计，所有管材都是标准规格，生产时的材料利用率更高，加工工序更少，能有效控制生产成本，适合民用通勤自行车的批量生产需求。建模过程中所有的安装孔位、对接位置都做了干涉检查，保证各个配件装配时不会出现位置冲突，组装时的适配性更好，不需要现场修配就能完成整车组装。
