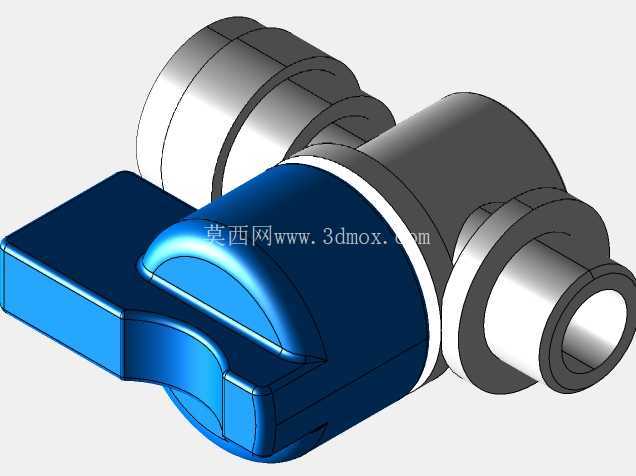

内螺纹连接浮动球式直通球阀结构

　　在民用给排水、化工流体输送、暖通空调管路、小型液压动力单元的管路系统里，这类内螺纹连接的浮动球直通球阀是出镜率极高的通断控制元件，和闸阀、截止阀相比，它的启闭行程极短，只需将手柄旋转90度即可完成全开到全关的动作，操作力矩小，在频繁启闭的工况下也不会出现阀杆螺纹磨损导致的卡滞问题，日常运维的工作量远低于同口径的其他截断类阀门。从结构设计逻辑来看，这款球阀采用浮动球结构，球体本身没有固定的转轴，在介质压力作用下，球体会向出口侧的阀座产生一定的位移，紧紧压合在出口端的密封面上，保证出口侧的密封性能，这种结构对于中低压工况下的管路适配性极强，不需要额外设置预紧弹簧来提供密封比压，整体零件数量少，装配工序简单，批量生产时的成本控制优势明显。

　　阀体采用两片式对合结构，两个阀体段通过螺纹连接紧固，中间夹持住左右两侧的PTFE阀座，装配时可以先将球体、阀杆、密封件预装在单侧阀体内，再对合另一侧阀体拧紧，相比一体式阀体的球阀，它的内部密封件更换难度更低，不需要从管道上完全拆下整个阀门，就能完成密封件的更换作业，适合后期运维空间有限的管路安装场景。从安装边界来看，这款球阀的两端采用标准管内螺纹连接，不需要搭配焊接法兰，安装时只需在管螺纹上缠绕适量生料带，对准管路中心拧入即可，整体轴向尺寸比同口径法兰球阀短40%左右，在狭小的设备舱、管路井道内布置时，不需要预留太大的安装操作空间，阀杆顶部的手柄采用扁平式加长设计，旋转时的力臂更长，即使在阀杆填料出现轻微老化、摩擦力增大的情况下，操作人员也不需要借助额外的加力杆就能完成启闭操作，手柄表面设置的防滑棱可以避免戴劳保手套操作时出现打滑的问题。

　　在功能特性上，它的流道采用全通径设计，球体内部的通道直径和连接管路的内径基本一致，介质流经阀门时的压力损失极小，不会出现明显的节流效应，对于输送含有微小固体颗粒的流体、或者对管路压降要求严格的循环水系统来说，这种全通径结构可以有效避免颗粒在阀腔内沉积，也能降低循环泵的输出扬程损耗，长期运行的能耗表现更优。阀杆的密封采用双重填料结构，底部设置一个O型密封圈承担静密封作用，上部采用PTFE填料压合，即使阀杆在长期旋转过程中出现轻微磨损，只需拧紧填料压盖的螺母就能补偿密封预紧力，不需要频繁更换填料，在常温工况下，这种密封结构可以做到零外漏，符合管路系统的环保与安全要求。

　　从实际选型适配的角度来说，这款球阀适合公称压力不超过1.6MPa、工作温度在-20℃到120℃之间的水、压缩空气、轻质油品、弱腐蚀性流体管路，不适合用于高温蒸汽、强氧化性介质或者含有硬质大颗粒杂质的浆料管路，因为PTFE阀座在高温下会出现软化变形，大颗粒杂质也容易划伤球体表面和阀座密封面，导致内漏问题。建模过程中需要重点关注几个配合公差：球体和阀座的配合面需要保证球面粗糙度达到Ra0.8以下，装配后球体的旋转力矩控制在5N·m以内，避免操作力矩过大；阀杆和阀体的配合间隙控制在0.1mm到0.15mm之间，间隙过大会导致阀杆晃动，间隙过小则容易在温度变化时出现卡滞；两端的连接螺纹需要符合管螺纹的标准公差，保证和管路连接时的同轴度，避免强行拧入导致阀体出现应力开裂。另外在外形设计上，阀体的外轮廓采用六角形结构，安装时可以用普通扳手卡住阀体的六角面施加拧紧力矩，不需要借助专用工装，现场安装的便利性更高，阀体外部没有多余的凸起结构，保温施工时可以直接包裹保温棉，不需要额外制作异形保温套，对于需要做温度控制的暖通管路来说，能减少保温施工的材料成本和人工成本。
