手动直通式塑料手柄球阀结构设计

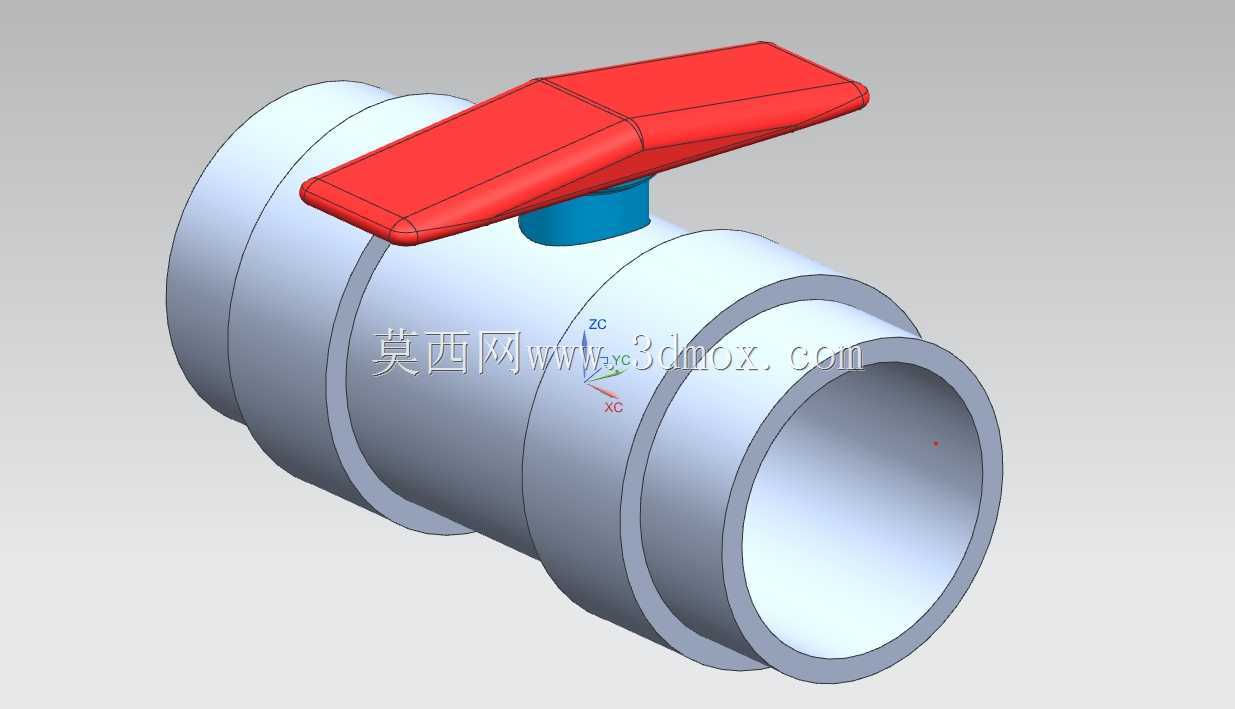

　　这款手动球阀主要面向民用给排水、小型化工流体输送、暖通空调支路等低压流体管路场景，承担管路通断控制的核心功能，日常操作中通过扳动手柄即可快速切换流道导通与截断状态，相比闸阀、截止阀，其流道阻力更小，全开状态下介质流通顺畅，不会出现明显的压降损耗，适合对通断响应速度有要求、不需要频繁调节流量的管路节点。从结构设计逻辑来看，整体采用直通式等径流道布局，阀体两端为承插式连接结构，适配同规格的PVC、PPR类塑料管路粘接安装，安装时不需要额外搭配转换接头，直接将管路插入阀体两端承口完成粘接密封即可，安装边界预留了足够的操作空间，手柄扳动行程为90度，从全开到全关仅需转动四分之一圈，手柄处于与管路平行状态时为全开，垂直状态为全关，现场操作人员不需要额外培训即可快速识别阀门状态，避免误操作。

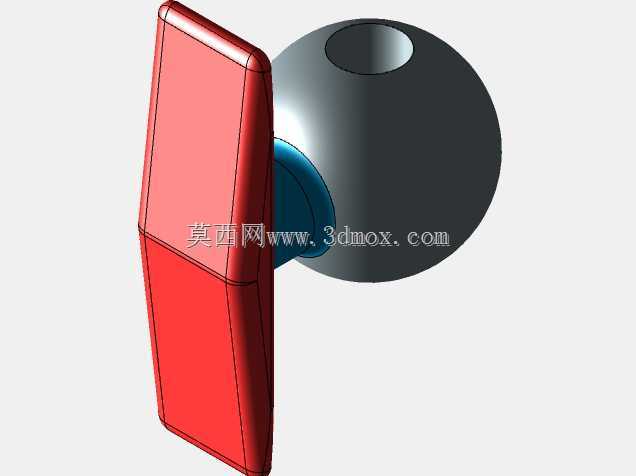

　　设计过程中重点考虑了日常操作的受力合理性，手柄采用加宽的扁平式结构，表面做了贴合手部施力的弧度处理，扳动时受力均匀，即使长期使用后阀杆密封件出现轻微阻尼增大的情况，也不需要借助额外工具即可完成操作。阀杆与阀体的密封部位采用多级台阶式密封结构，避免介质从阀杆配合间隙渗漏，同时阀杆设置了防脱出限位结构，即使管路带压状态下误操作拆卸手柄压盖，阀杆也不会被内部压力顶出造成介质喷溅，提升了使用过程的安全性。球体部分采用整圆加工的通孔结构，与阀座密封面的配合间隙控制在合理范围，既保证密封面的贴合度实现零泄漏截断，又不会因为配合过紧导致操作力矩过大。

　　整体外形为对称式圆柱结构，安装时不需要区分进出口方向，现场施工容错率高，阀体外部的加强筋布局兼顾了结构强度与材料用量的平衡，在承受1.6MPa额定工作压力的前提下，尽可能降低阀体壁厚，减少原材料消耗。手柄与阀杆的连接采用扁方配合结构，配合部位设置了防松卡簧，长期反复扳动也不会出现手柄打滑、空转的问题，适配民用管路、小型工业设备冷却回路、农田灌溉支路等多种场景的使用需求，结构简单可靠，零部件数量少，后期维护仅需要更换阀座密封件即可恢复密封性能，维护成本极低。
