弯角式带座安装铰接支座结构设计

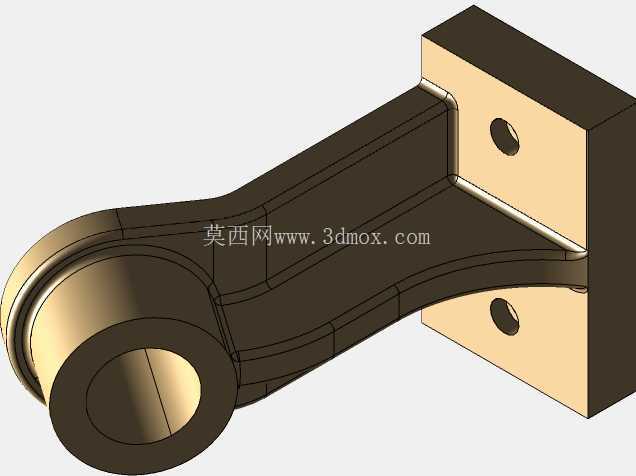

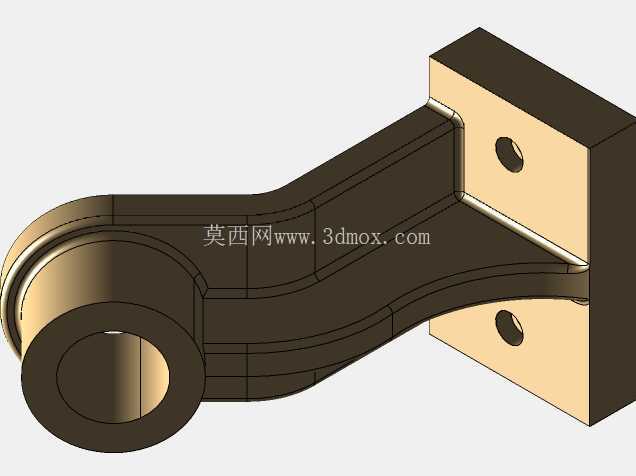

　　该类弯角带座铰接构件，多应用在流体管路布设、小型执行机构挂载、设备外部辅助组件的铰接支撑场景中，在气动回路、低压流体输送系统里，可作为管路转角位置的活动支撑件，抵消管路因介质压力波动、设备运行振动产生的交变应力，避免管路硬接位置出现应力集中断裂的问题。从结构功能来看，构件上部的同轴通孔用于穿装铰接销轴，可实现被支撑部件的定角度摆动，下部的方形安装底板设置两个对称的安装孔，适配M6规格的内六角螺栓完成与安装基面的锁紧固定，安装孔位的中心距为60mm，底板总宽度96mm，可直接固定在型材基面、设备预制安装板上，无需额外加工转接板。

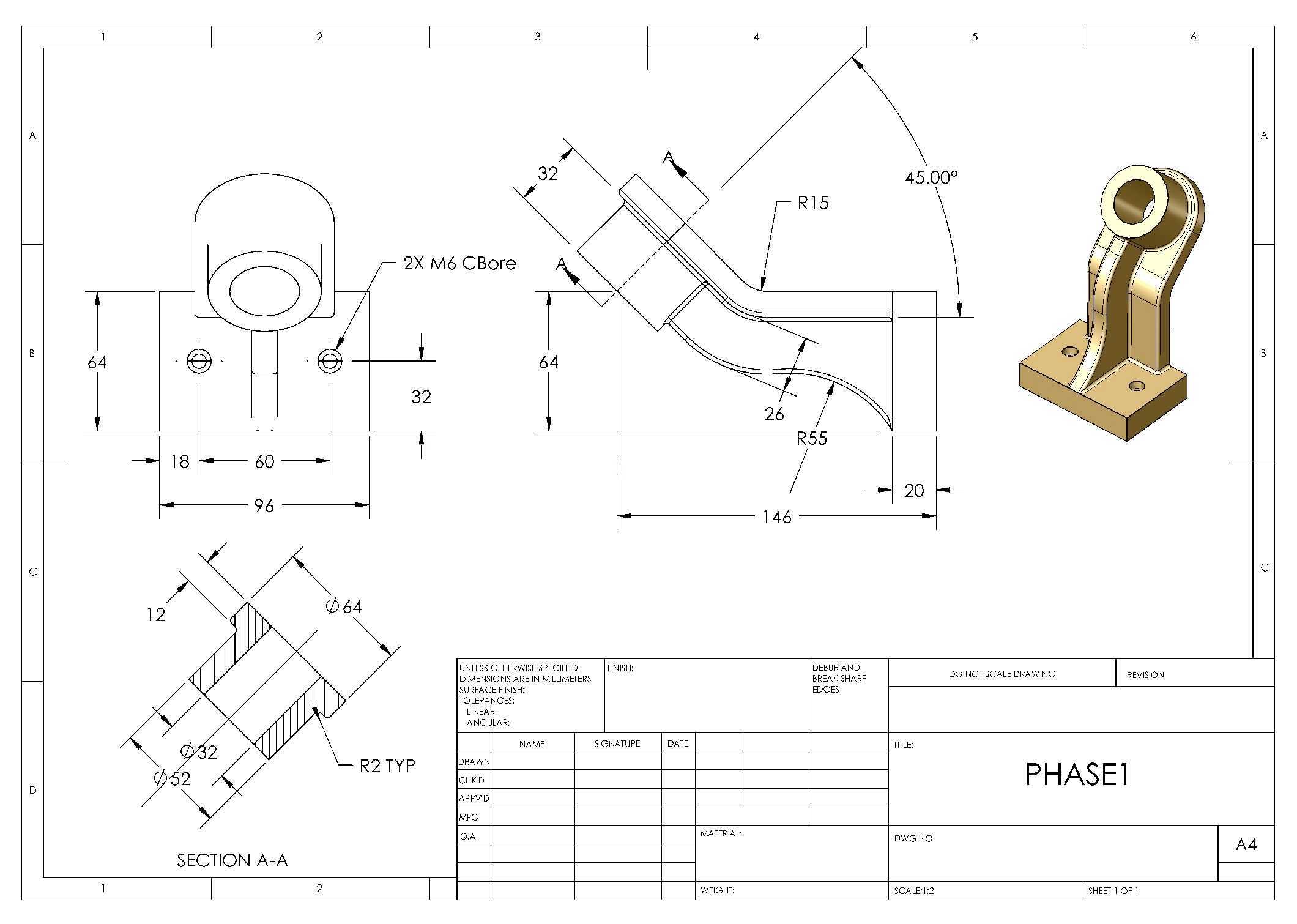

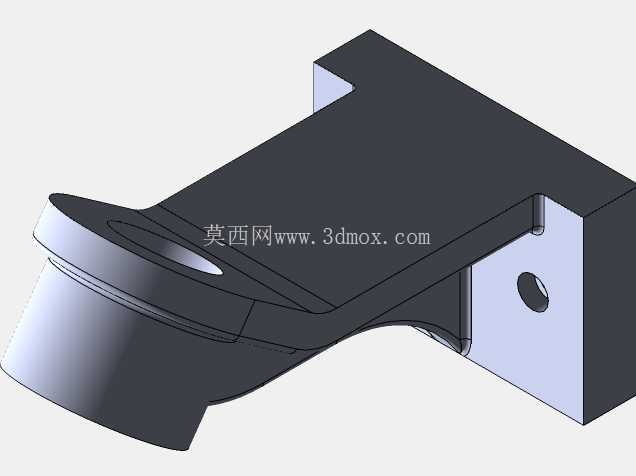

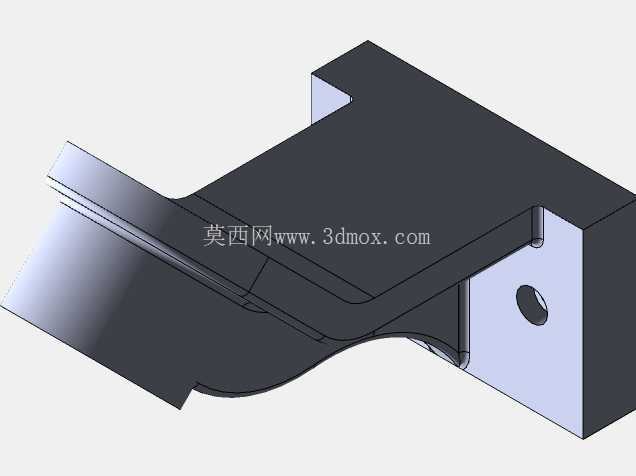

　　设计阶段首先明确了铰接摆动的角度边界，构件弯转段的轮廓做了45度的角度避让，预留出足够的摆动空间，避免被支撑件摆动过程中与支座本体产生运动干涉，弯转处的内外圆弧分别采用R15、R55的过渡曲率，既保证了构件整体的结构强度，又避免直角位置的应力集中，在承受径向铰接载荷时，应力可顺着圆弧轮廓均匀分散到整个弯臂段，不会出现局部应力超限的问题。细节结构上，上部铰接孔的下端做了32mm长度的导向延伸段，可在销轴穿装时起到导向定位作用，降低装配时的对孔难度，同时延伸段的壁厚经过校核，在承受最大额定铰接载荷时，孔壁的挤压应力处于材料许用应力范围内，不会出现孔口变形、销轴卡滞的问题。

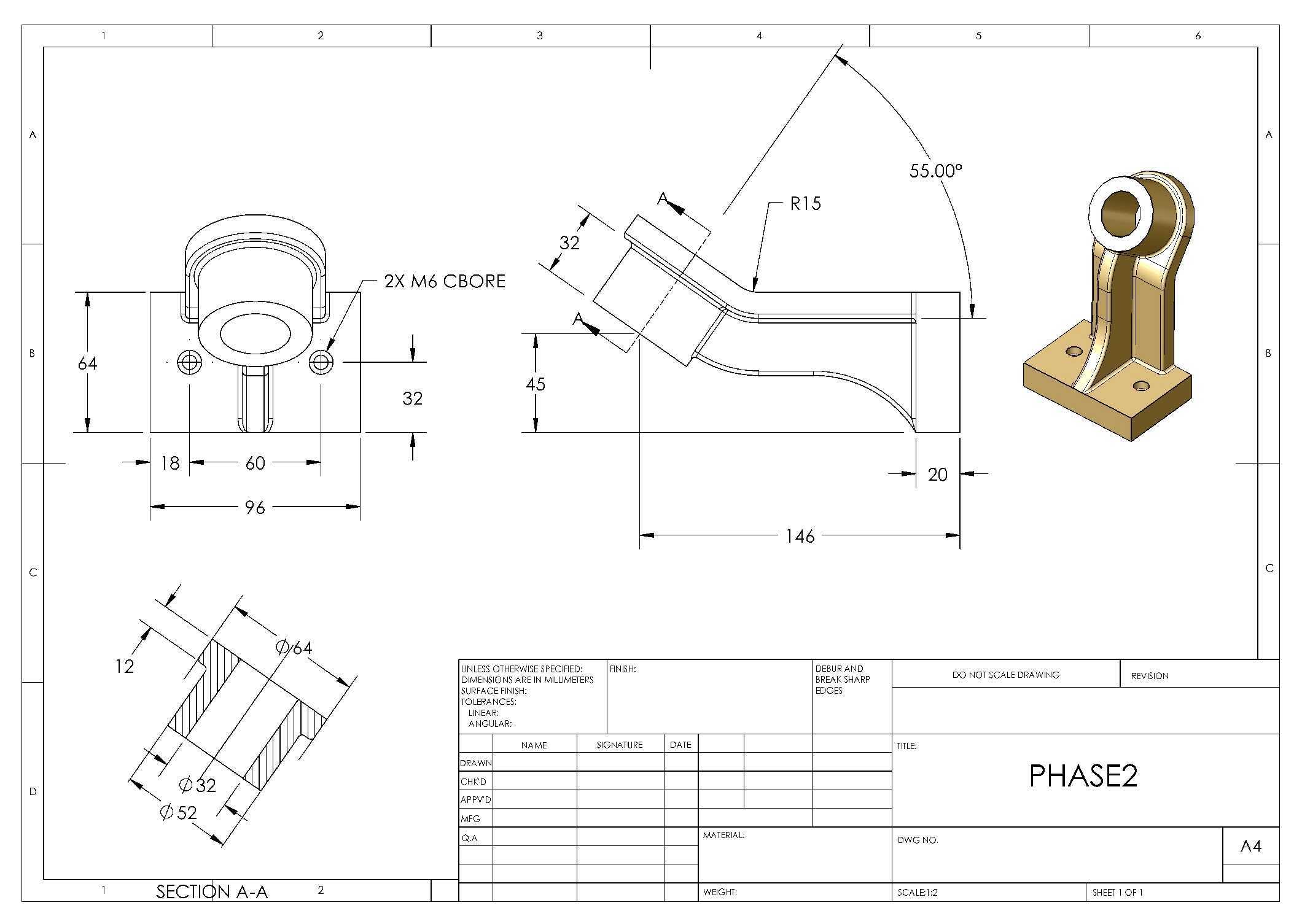

　　安装底板的厚度为12mm，两个安装孔的沉孔深度适配M6内六角螺栓的头部尺寸，螺栓锁紧后头部不会突出底板表面，保证底板与安装基面完全贴合，避免出现安装间隙导致的支撑刚度不足。从截面设计来看，铰接孔位置的截面做了局部加厚，剖面A-A的结构显示，孔壁的厚度均匀，内外径分别为32mm、64mm，端部的倒角为R2，既去除了加工毛刺，又能在销轴装配时起到导入作用。整个构件的外形轮廓在满足运动避让、结构强度的前提下，尽可能缩减了非受力区域的材料厚度，在保证整体刚度的同时控制了构件自重，适合在对安装重量有要求的移动设备、轻型机架上使用。

　　实际应用中，这类支座可搭配铜套、自润滑轴承使用，穿装销轴后可实现无额外润滑的长期摆动作业，适配低压减压阀、小型气动阀件的安装支撑，也可作为设备检修门、小型防护罩的铰接支座使用，安装时只需保证基面的平面度在0.1mm以内，按照规定扭矩锁紧安装螺栓，即可保证长期使用过程中不会出现支座松动、铰接位置卡滞的问题。设计过程中对弯臂段的受力做了模拟校核，当铰接位置承受垂直于孔轴线的径向载荷时，最大应力出现在弯臂与底板连接的过渡位置，通过调整过渡圆弧的曲率，将该位置的应力控制在材料屈服强度的三分之一以下，满足长期交变载荷下的使用要求，同时底板与弯臂的连接位置做了局部加厚处理，进一步提升了连接位置的结构强度，避免设备运行过程中受振动影响出现连接位置断裂的问题。
